Visual Slope 抗滑桩设计工程实例

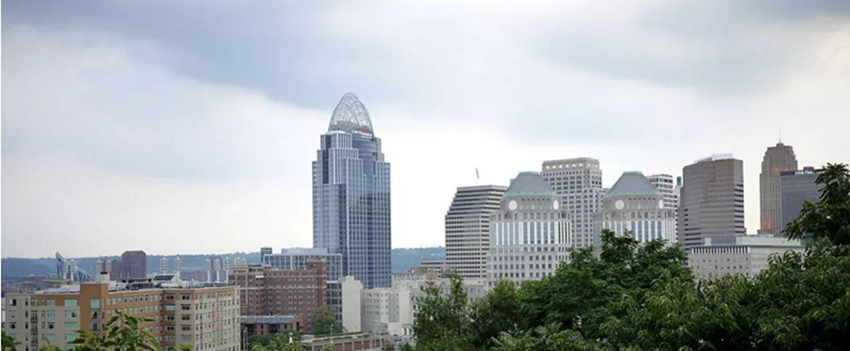

  辛辛那提市位于美国俄亥俄州南部，南邻俄亥俄河，整个城市是丘岭地带，沿着俄亥俄河城市南低北高。

   辛辛那提的地质情况为：地下10米左右为冰川期形成的灰色页岩，其中夹有花岗岩层。页岩上部覆盖着页岩风化后形成的粘土。由于坡形地貌和地质情况，滑坡情况常有发生。市中心附近的河边大道一直呈蠕变形的向俄亥俄河缓慢下滑。1991年一系列测斜管被安装在路边以监测位移情况。监测数据显示道路的下滑率为每年1mm左右。2016年一月下滑率突增，从每年1mm，增至每月几公分，并造成房屋，道路及地下水管的破坏。

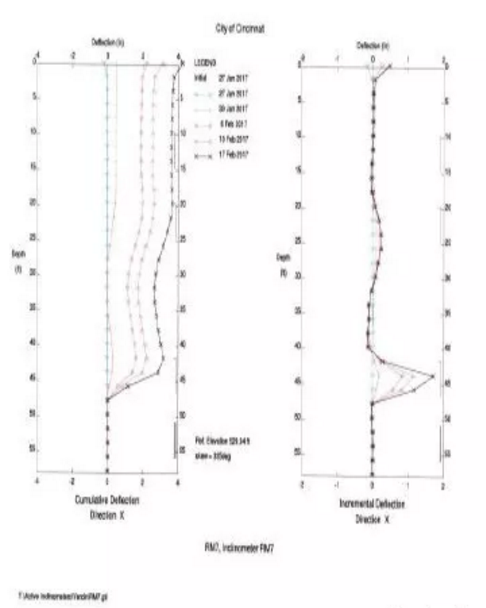

测斜管读数

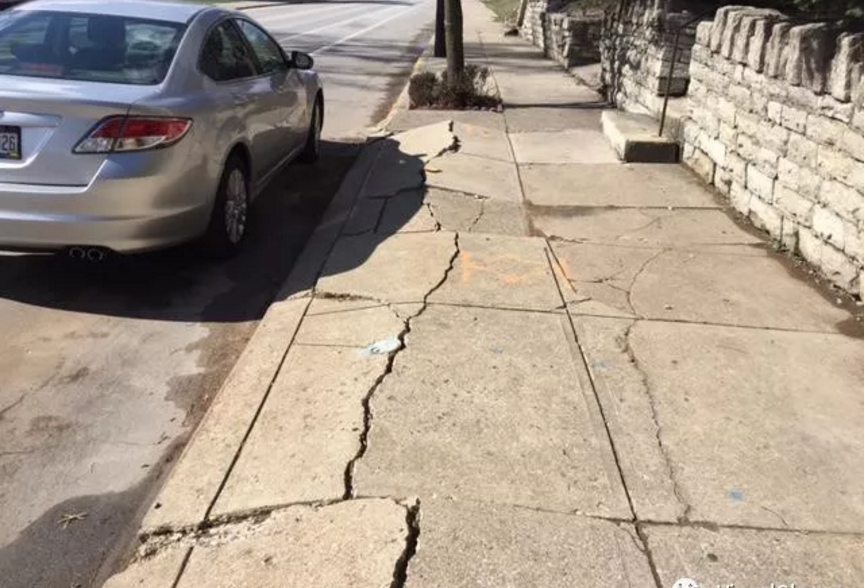

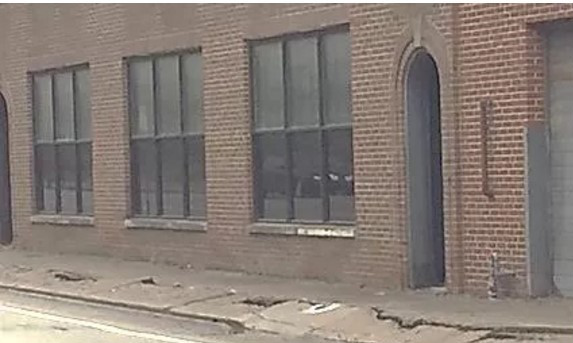

                                                         房屋破坏                                                                                            道路破坏

   Visual Slope 被用来进行抗滑桩的设计。由于Visual Slope 的抗滑桩模块具有建模快并能直接算出支护的内力，变形，贯入深度及锚拉长度等优点为抢修工程赢得了时间。

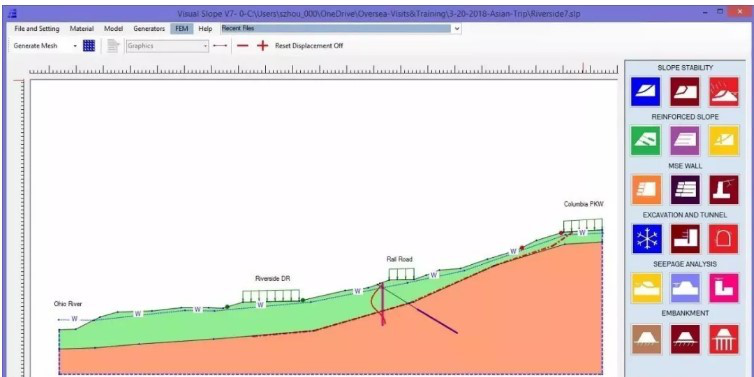

Visual Slope 抗滑桩模块

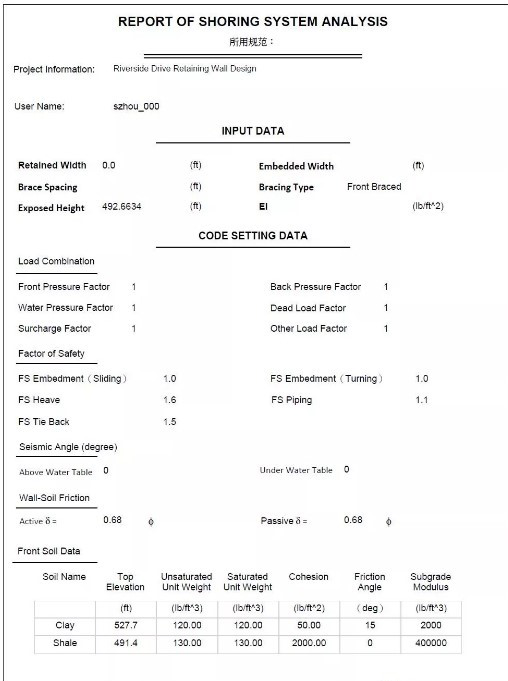

设计报告

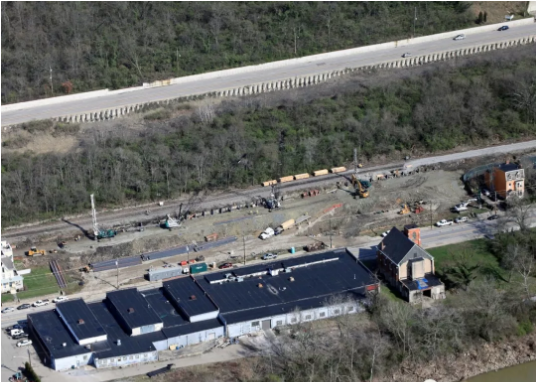

抗滑桩施工现场

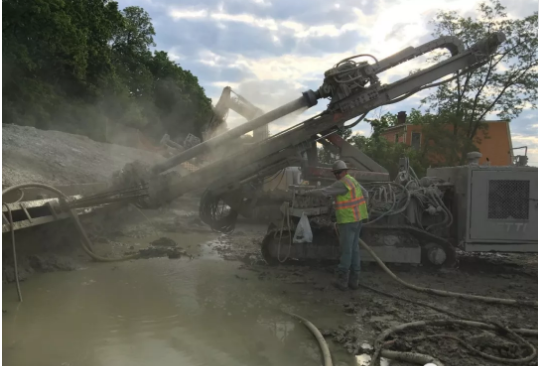

锚拉施工

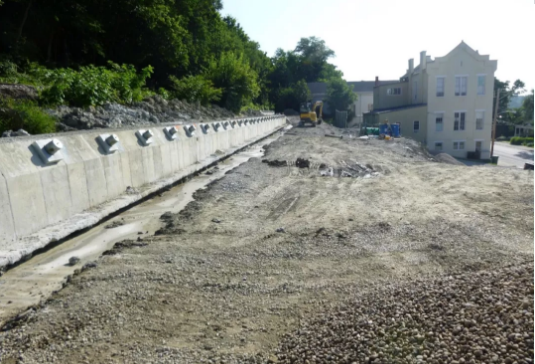

抗滑桩工程竣工
