GeoStudio BUILD3D 功能介绍
BUILD3D是GeoStudio中三维模块的建模工具，其强大的基于特征的设计允许快速构建具有复杂地形或地质、隧道或河流以及CAD文件中的三维几何图形的三维岩土模型。它主要包括以下特征：
BUILD3D包括通过中央连接直接从Leapfrog地质模型导入表面网格的能力。在CAD软件中创建的表面几何形状也可以作为背景表面网格导入，以简化几何形状的创建。BUILD3D支持从Leapfrog通过Central或通过CAD源文件导入多个2D横截面。
BUILD3D是一种基于特征的几何图形创建工具，允许在设计历史中的任何点修改模型。更改可以快速自动地链接到整个模型几何体中，从而节省大量时间。
BUILD3D中提供了一套强大的布尔运算，包括相交、剪切、合并和压印。这些操作为从头开始创建三维几何图形或修改从STEP文件导入的几何图形提供了必要的工具。
只需单击一个按钮，即可在整个三维区区域中生成有限元网格。BUILD3D 自动生成干净的网格，无需花费数小时进行手动网格调整以及材料和边界条件分配。
通过在BUILD3D中建立的模型可以进行任意剖面处理，同时二维分析中建立的模型也可以导入BUILD3D中建立三维模型。因此，如果熟悉GeoStudio中三维模型的操作，对于建立二维模型也是有利的。现有岩土软件大都面临复杂地形时无法通过二维模型考虑的情况，三维分析之后再进行二维分析这一过程普遍成为成为一种趋势。
下面主要介绍BUILD3D进行复杂模型建立的基础工具。主要依据GeoStudio官方BUILD3D建模教程4中的案例。在建模完成后，还会添加SEEP3D和SLOPE3D分析，进一步展示GeoStudio三维模块之间的无缝衔接过程。

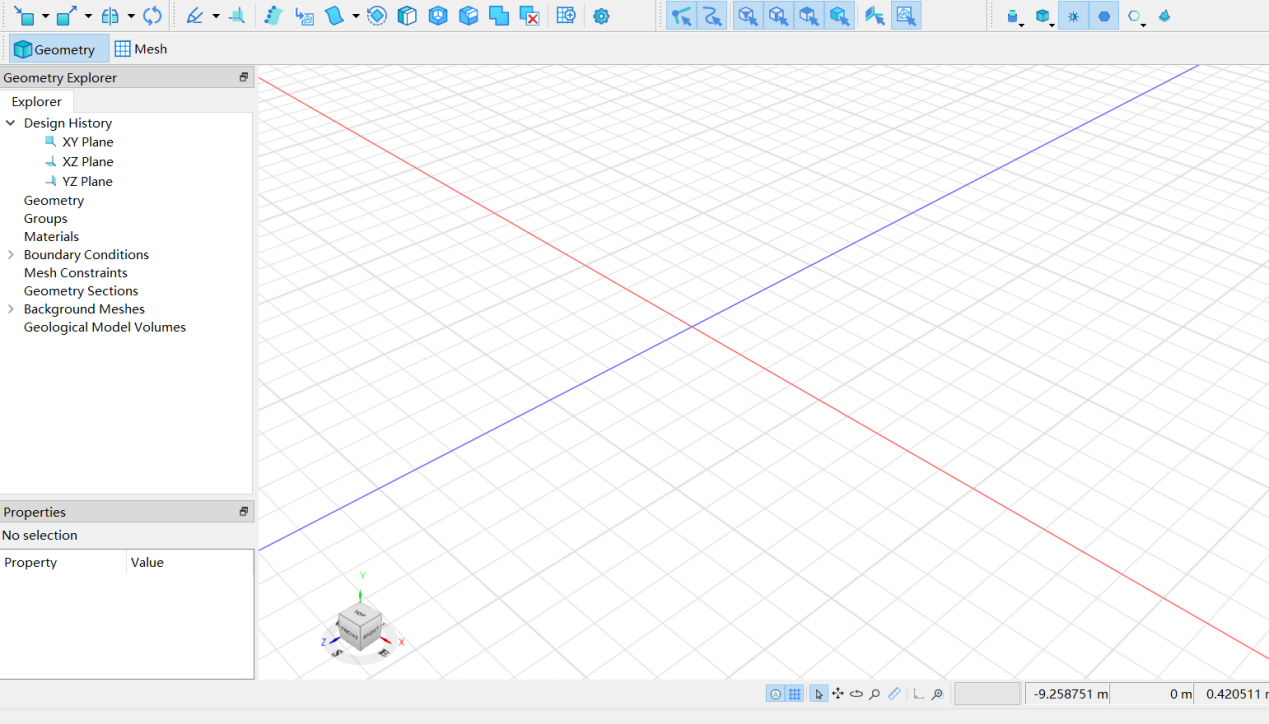

BUILD3D建模界面如下：

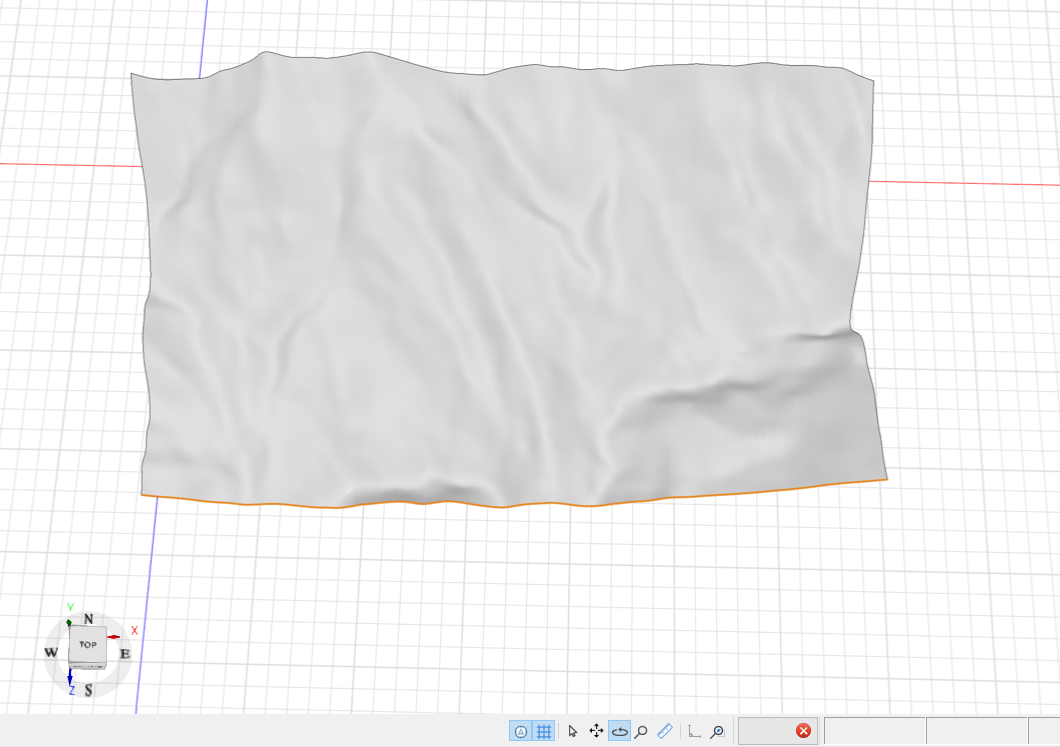

以.step格式导入事先建立好的地形面，对于起伏不平的地形，我们需要借助其它三维地形生成工具。导入后模型在视图窗口的显示如下：

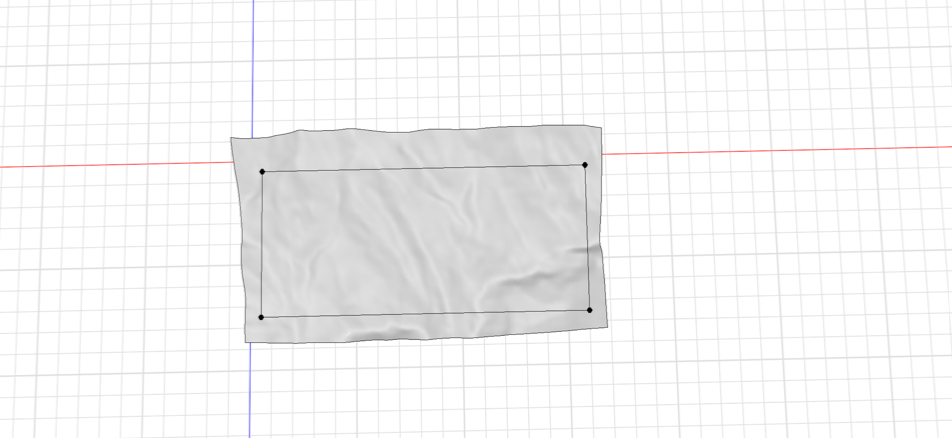

为了形成几何实体，需要借助草图工具在X-Z平面绘制整体的轮廓范围。

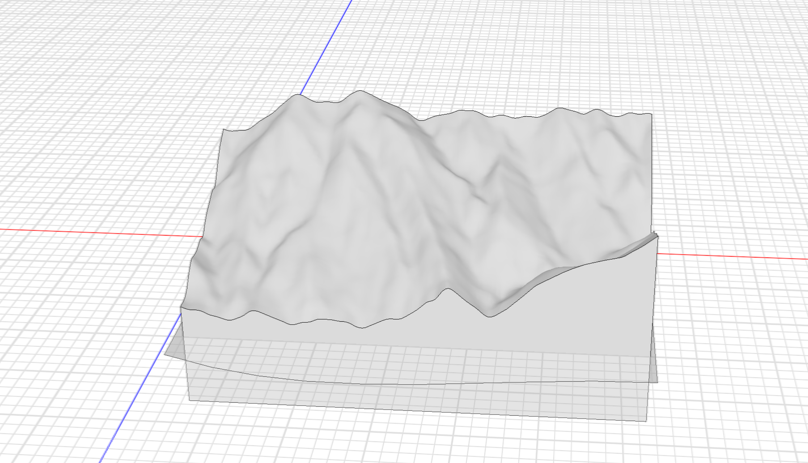

拉伸在X-Z平面绘制的轮廓后，视图如下：

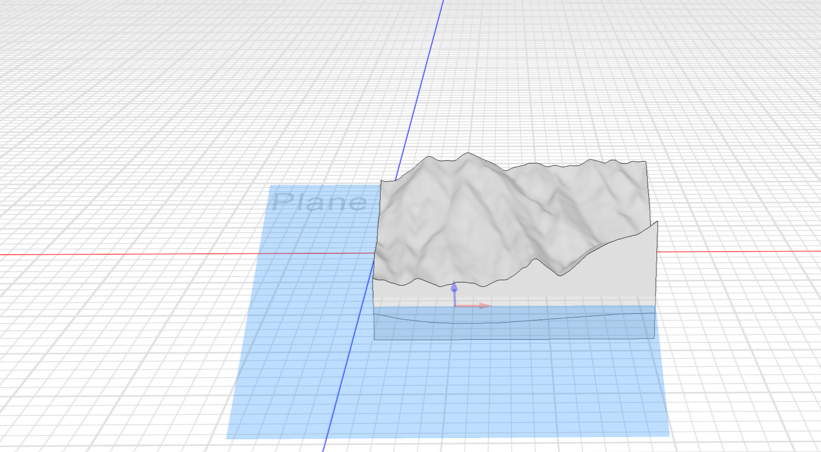

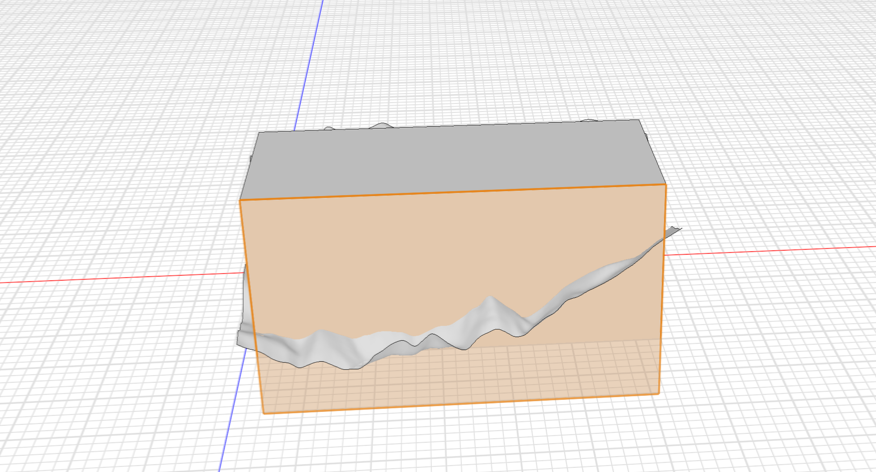

通过长方体将地形进行修建，形成下面的视图：

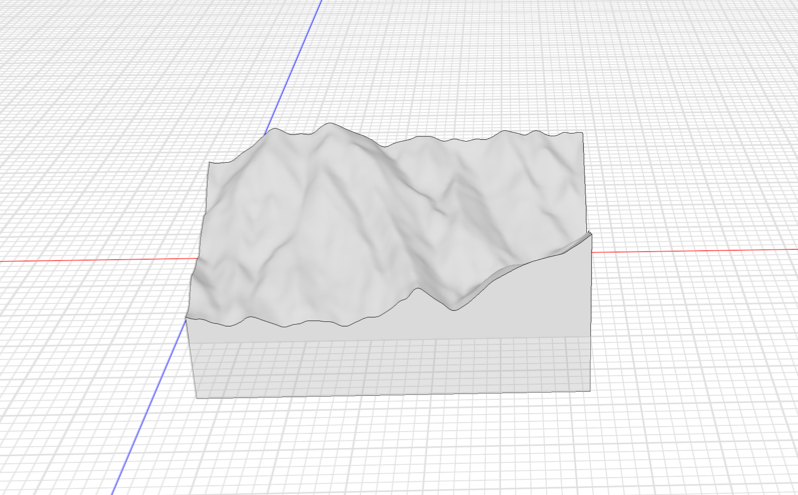

接下来使用拉伸工具简单进行一个地层的划分。

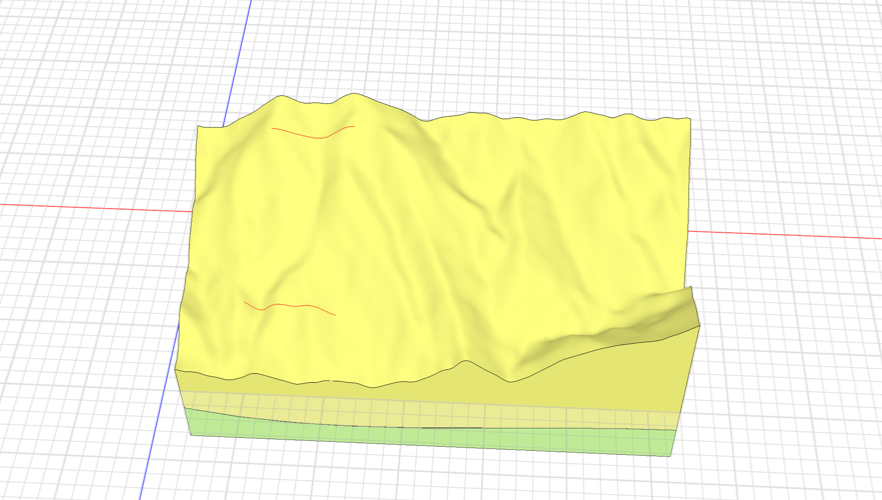

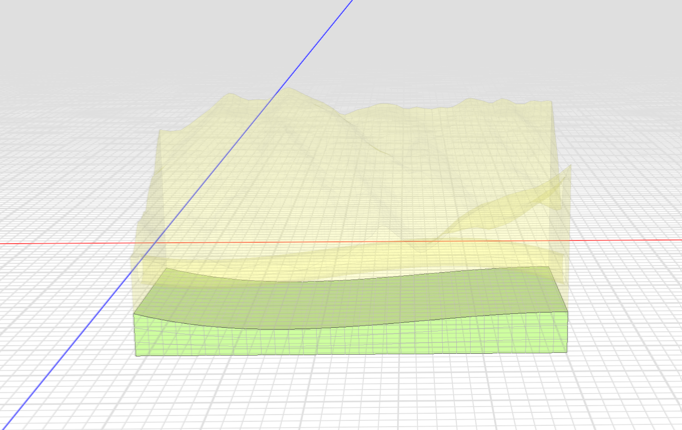

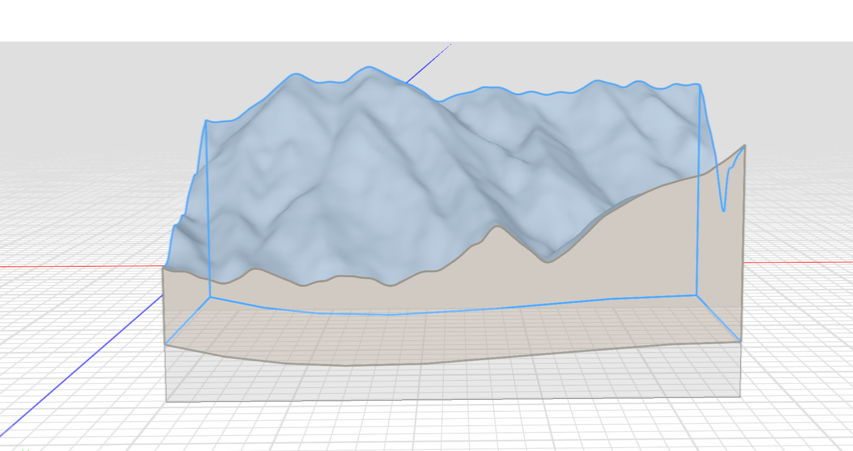

经过切割布尔运算后形成地质分层。

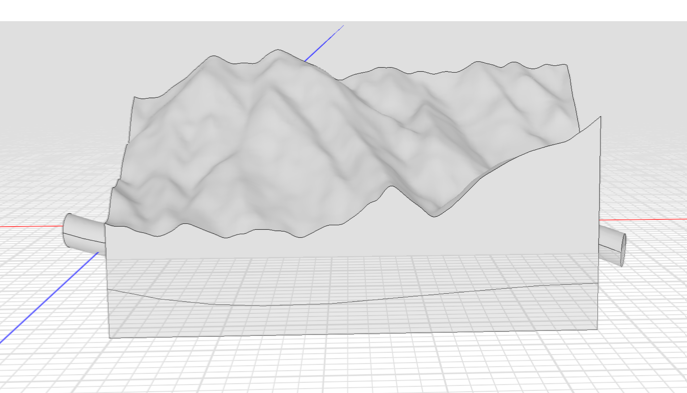

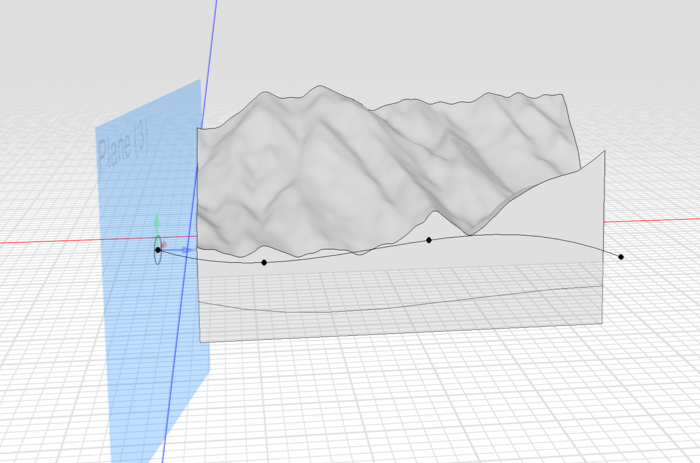

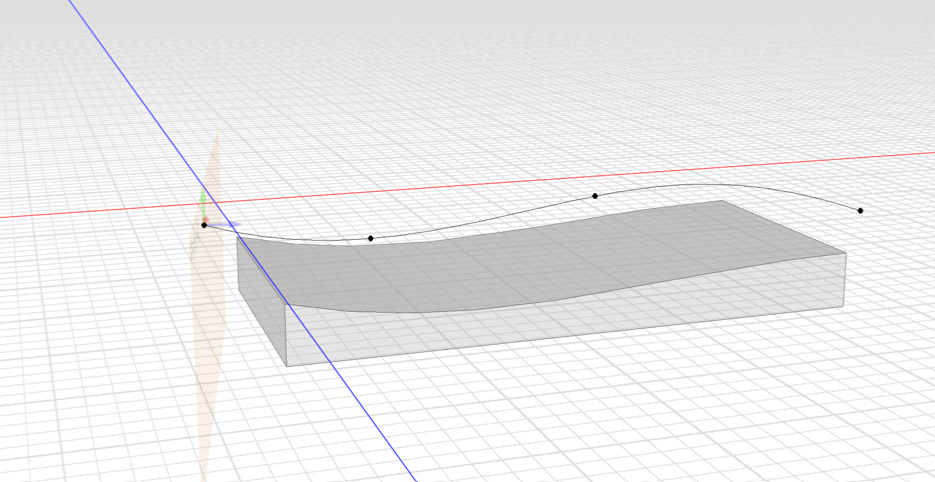

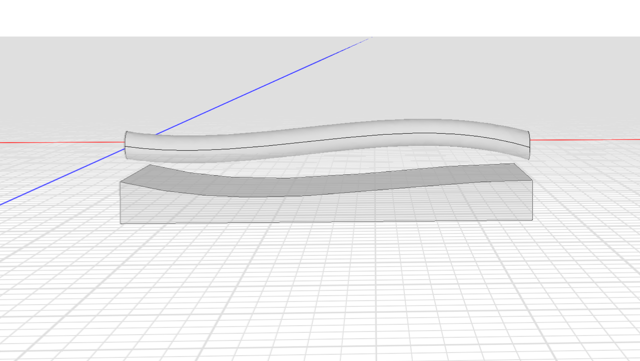

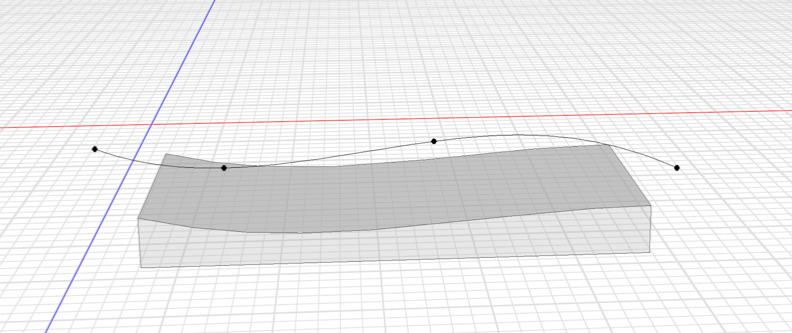

接下来我们再进行扫略操作绘制一个隧道。为了绘制这样一个扫略的路径，我们需要建立路径所在的平面，然后在平面上绘制样条曲线。当然，在BUILD3D中也提供绘制三维样条线的工具，为了比较好的操作这个路径，这里选择二维草图绘制。

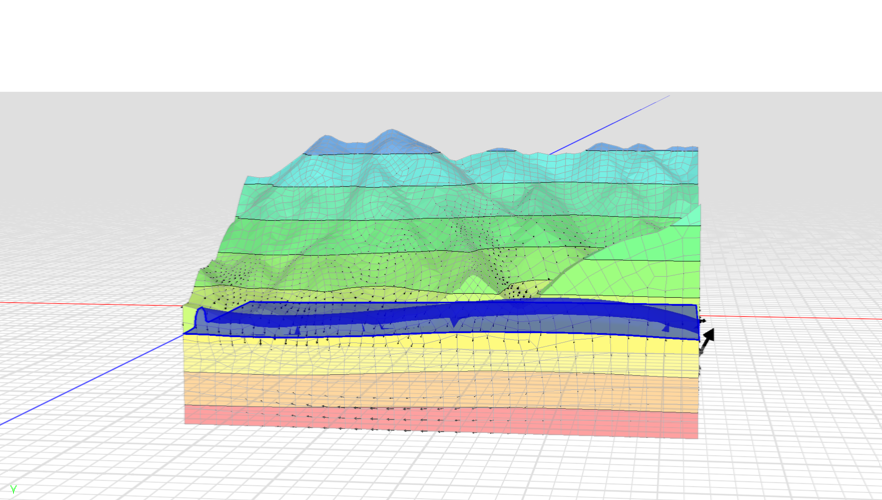

经过一系列操作之后，我们可以其它操作，如材料和边界条件的设置。
继续添加SLOPE3D模块，进行简单的边坡稳定性分析。进出网格设置如下：

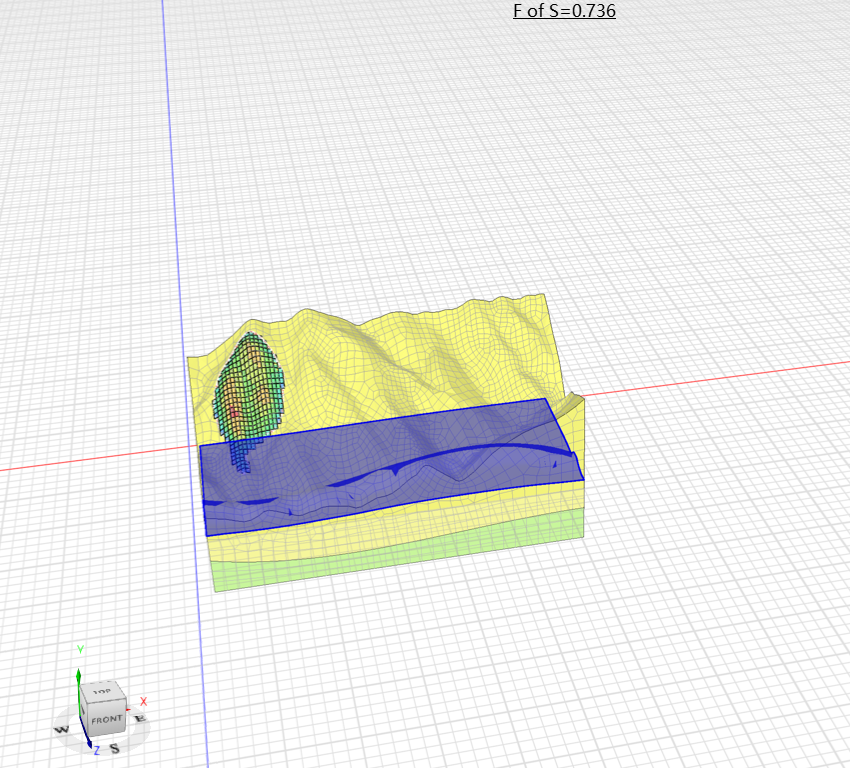

在简单的进行材料设置和分配后，进行求解。（网格已经在SEEP3D中划分好）
通过上述求解之后可以看到，SLOPE3D可以从SEEP3D初始稳态分析中获取孔隙水压力，进而可以继续进行三维极限平衡法分析。上述分析中的材料都是简单设置，具体还是要依据实际来设置。
需要我们注意的是，可以导入背景网格作为初始孔隙水压力面。SLOPE3D中分析之前也是要进行网格划分。这一点与SLIDE3有区别。
