SLOPE/W中的挡土墙分析

2024-08-27 16:52:30 admin

本示例演示了如何使用SLOPE/W分析重力式挡土墙的两种潜在破坏模式:深层旋转破坏和平移。在大多数情况下,墙的强度非常高。因此,有必要过滤掉穿过这种材料的任何滑动面。这是在SLOPE/W中通过为墙指定一种称为“高强度”的特殊材料类型来实现的。

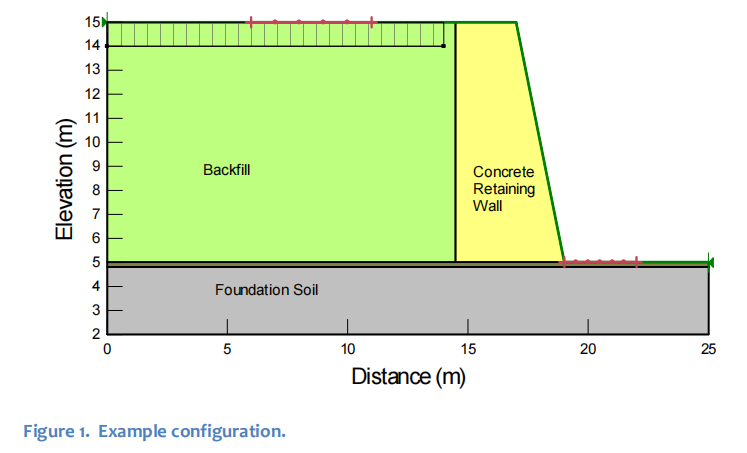

该示例涉及一个10米高的混凝土挡土墙(图1)。滑动面不能穿过混凝土,因此混凝土的强度无关紧要。然而,重量很重要。重量会影响墙下可能滑动面的法向应力,进而影响抗剪力。

图片关键词

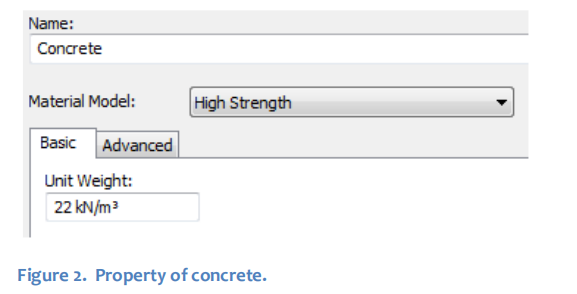

混凝土被分配了一个高强度材料模型,如图2所示。混凝土和下层土壤之间的摩擦力被认为小于土壤的Phi(°)。这可以用薄层建模,如图1所示。该材料的Phi设置为25°。

图片关键词


使用Enter-Exit的滑移面模式

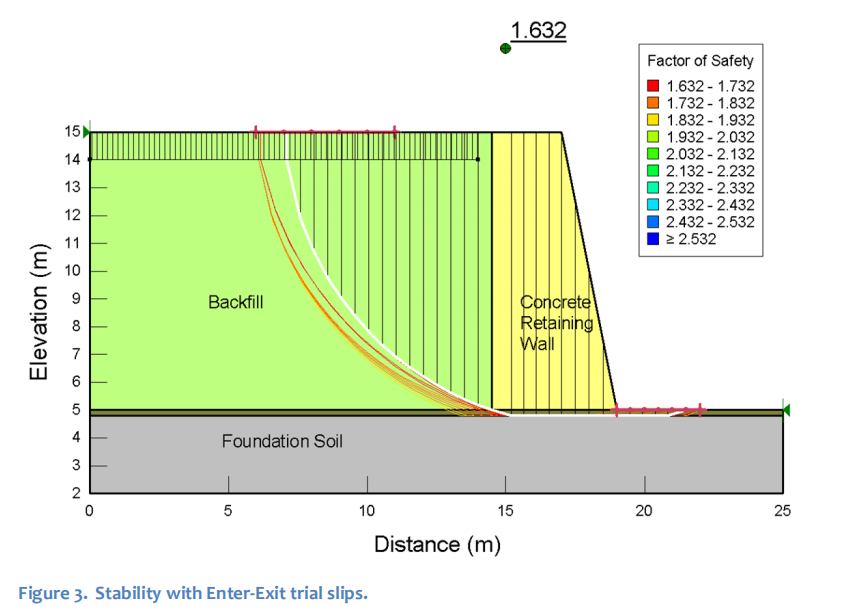

可以使用如图3所示的入口-出口试验滑移定义来研究平移失效。地基土壤使用不可穿透(基岩)材料模型建模,导致滑移面在墙下方水平。安全系数在临界值到1.9之间的滑动面有11个。


图片关键词

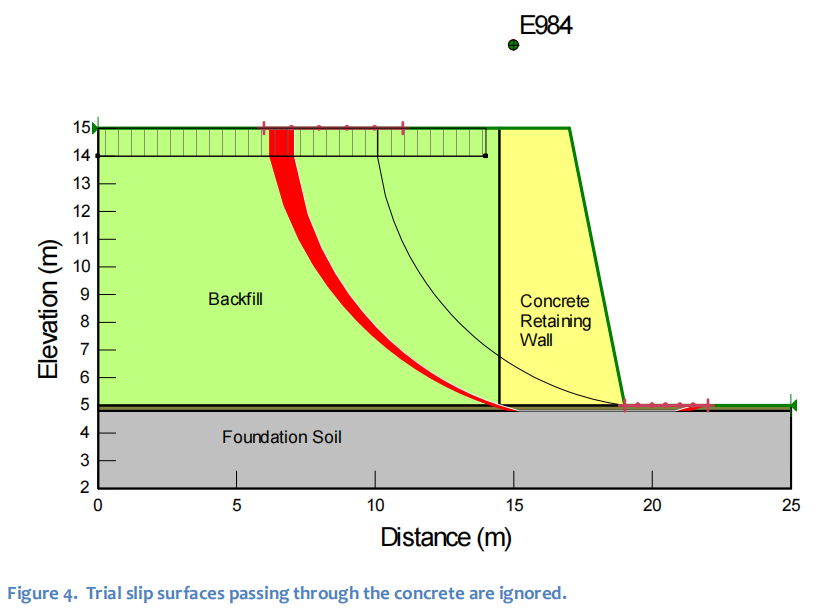

请注意,任何穿过混凝土的试滑面都将被忽略(图4)。这种方法的缺点是很少有滑动满足几何要求,因此被过滤。

图片关键词


使用块指定的滑移面模式

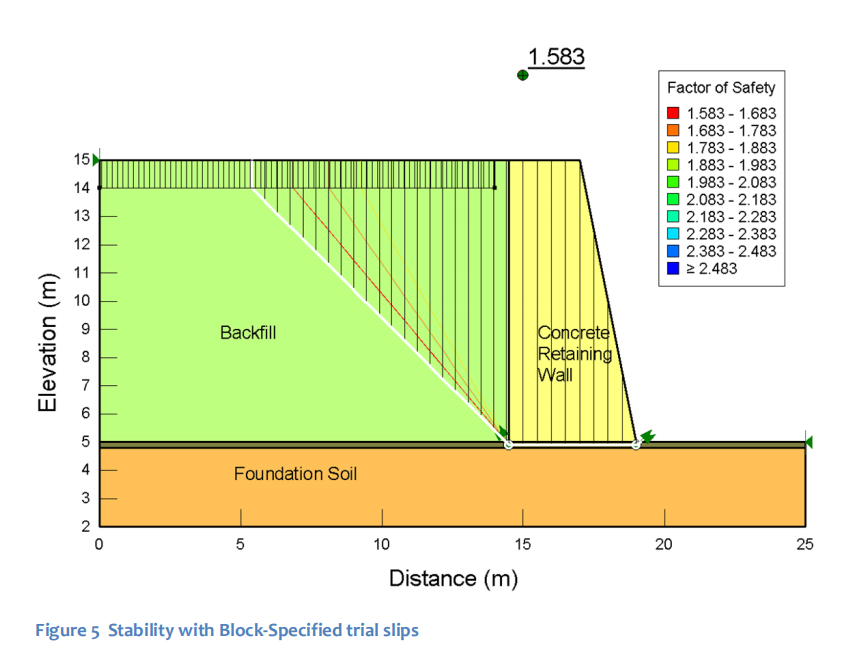

块指定搜索技术也可以用于分析失效的平移模式。左块和右块都可以指定为一个点,每个点都有一定范围的投影角度。这产生了图5所示的结果,与上述出入口滑动面相比,该结果具有类似的安全系数。

图片关键词

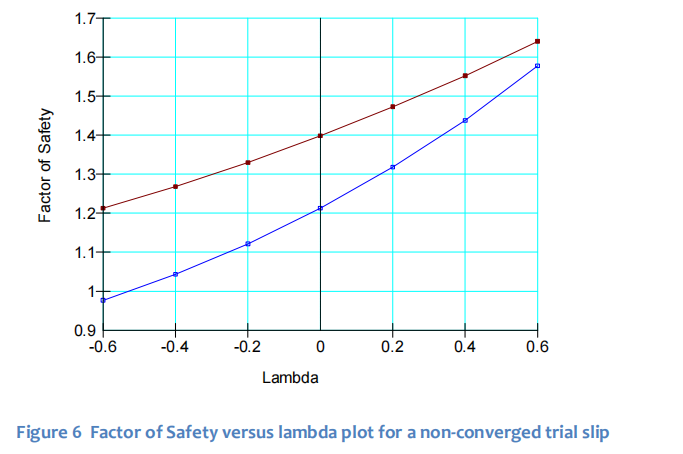

Block-Specified方法的缺点是,只有在回填中的滑动面不太陡峭的情况下,才能获得收敛的解决方案。如果滑动变得太陡,则不可能获得收敛解,这主要是由于沿滑动表面的尖角。如图6所示,安全曲线的力矩和力因子趋于平行,因此无法找到交叉点。扩大lambda范围没有帮助。在更高的lambda值下,无法计算力矩FofS或力FofS的安全系数。

图片关键词

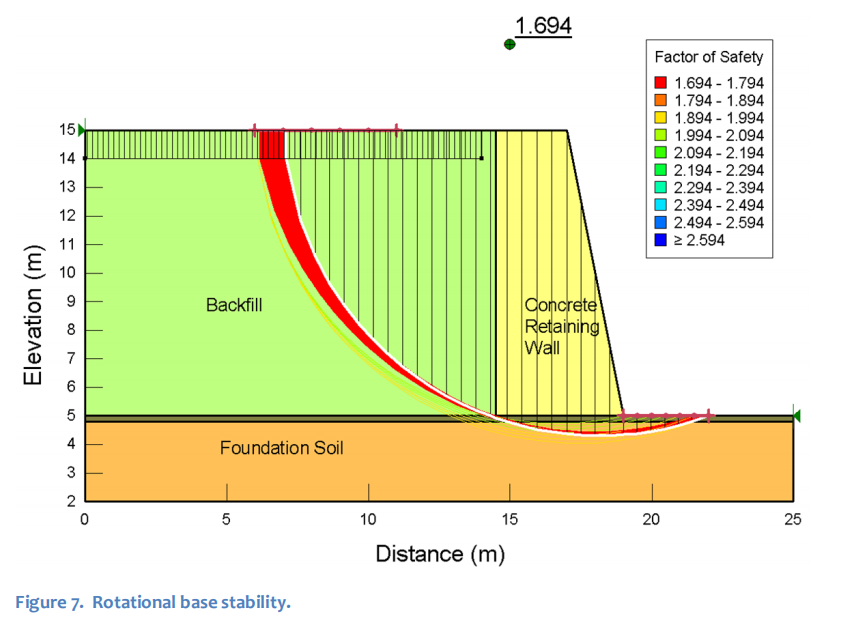

可以通过简单地指定地基土的Mohr-Coulomb属性来研究旋转地基稳定性的可能性。结果如图7所示。对于这个说明性示例,防止滑动和基底旋转失效的安全裕度大致相同。


图片关键词


重力式挡土墙可以通过SLOPE/W对旋转和平移两种失效模式进行分析。平移破坏可以通过结合出入滑面定义和基岩材料模型进行分析。基岩材料模型迫使滑动面在墙下横向通过。相反,块指定技术可以用于控制滑动面搜索的位置。建议重力墙采用高强度材料模型,以过滤不允许的滑动面。
