借用Slide3敏感性分析以优化工作流程

Slide3新敏感性分析功能为您提供了关键洞察，帮助了解材料属性如何影响边坡稳定性，从而助您做出更明智、更快速的决策。

通过识别对边坡稳定性影响最大的材料属性，您可以将精力集中在最关键的因素上，基于对潜在风险的更深入理解，设计出更高效的解决方案。

如何在Slide3中定义统计材料属性

在Slide3现有的概率分析功能基础上，您可以通过平均值、最小值和最大值定义统计材料属性。使用敏感性分析，您可以对任何材料属性进行分析，并且未来版本还将支持更广泛的模型属性分析，例如支护和地震系数。

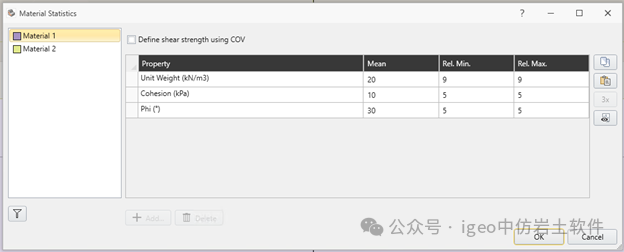

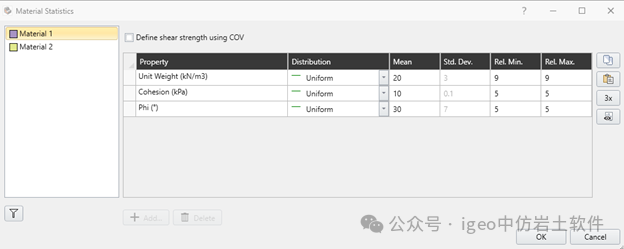

图1：用于定义统计材料属性的材料统计对话框

在定义好统计材料属性后，只需计算模型即可执行敏感性分析。分析过程中将使用搜索时找到的全局最小滑动面。通过生成的图表，您可以轻松识别对安全系数（FoS）影响最大的材料属性。例如，在下方的图表中，材料1的内摩擦角Phi（°）对FoS的结果范围影响大于材料2的黏聚力Cohesion（kPa）。

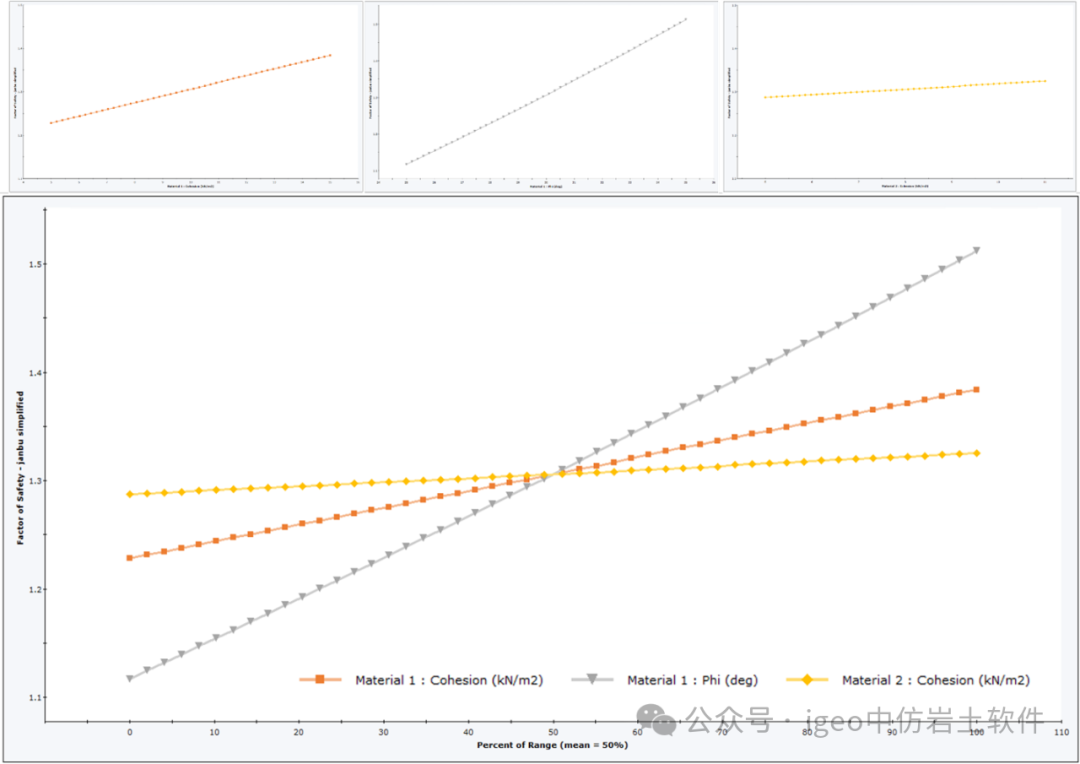

图2：对比三种统计材料属性的敏感性图

超越二维分析

Slide3的敏感性分析采用与Slide2相同的流程，因此对于简单的边坡，您可以通过与导出到Slide2的剖面进行比较来验证分析结果。在下方的图表中，您可以看到Slide2的敏感性分析生成的图与Slide3的非常相似。当然，在三维环境中，您可以进行更复杂和更精细的建模，这使您能够在Slide3的敏感性分析中捕获更多信息。

图3：Slide3中的模型（左）与导出到Slide2的模型（右）

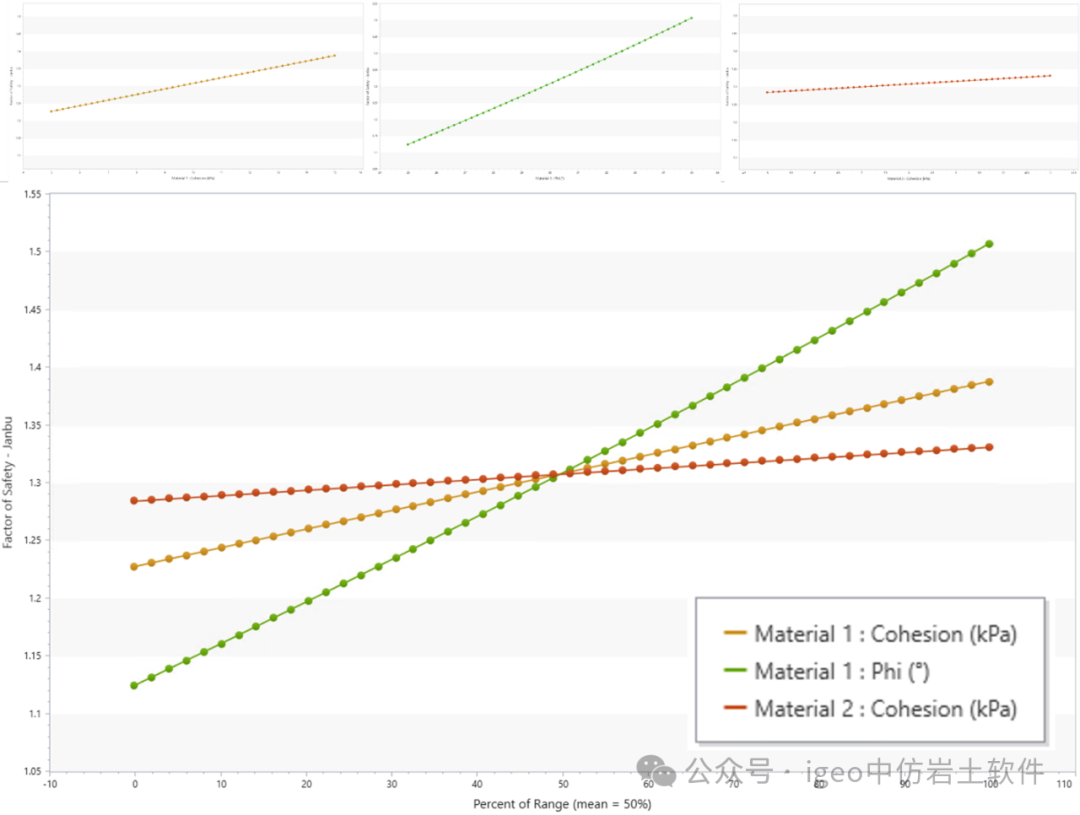

图4：Slide2的敏感性分析图

Slide3中的概率分析

如上所述，在Slide3中也可以利用现有的概率分析功能研究每种材料对边坡稳定性的影响。为此，您可以在项目设置中启用概率分析选项（图5），然后为材料参数定义一个具有与敏感性分析中相同的最小值和最大值的均匀分布（图6）。

需要注意的是，敏感性分析仅适用于全局最小安全系数分析，而概率分析可以应用于全局最小分析或整体边坡分析。此外，敏感性分析一次仅检查一个参数并保持其他参数不变，而在概率分析中，所有参数都被视为变量。

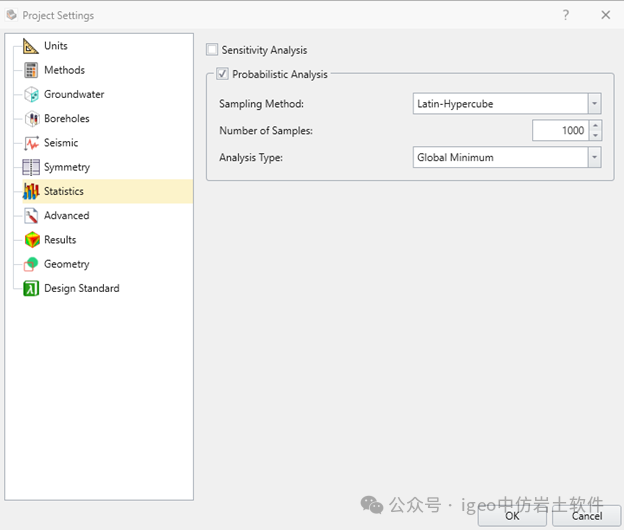

图5：Slide3中的概率分析选项

图6：在Slide3中为概率分析定义随机变量

概率分析的结果可以通过散点图（图7和图8）或安全系数的直方图（图9）展示。

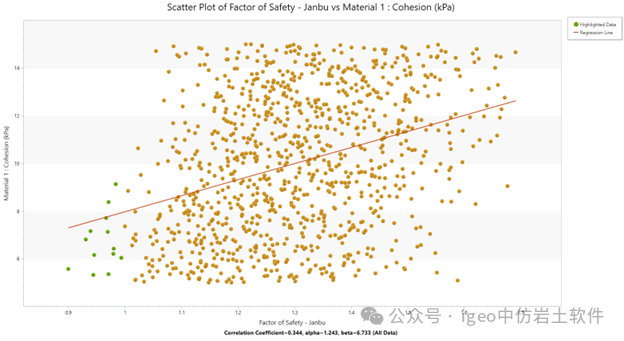

图7：安全系数（FS）与黏聚力的散点图，突出显示FS<1的情况

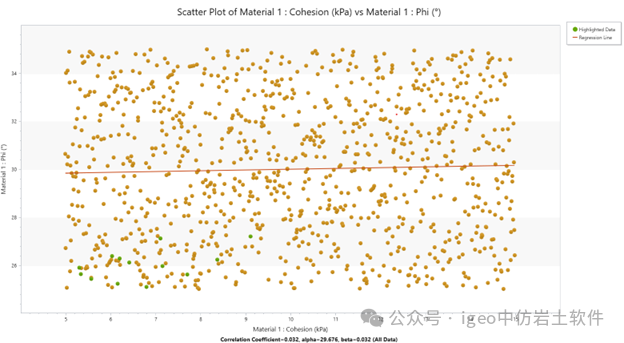

图8：黏聚力与摩擦角的散点图，突出显示FS<1的情况

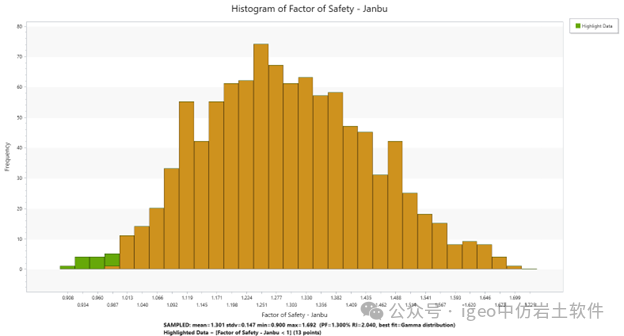

图9：安全系数的直方图，突出显示FS<1的情况

与Slide2类似，Slide3中的敏感性分析和概率分析可以同时进行。

使用Slide3做出更明智的决策

无论您是需要准确定位单一材料属性的影响，还是需要了解多种变量的综合作用，Slide3的新敏感性分析和概率分析功能都为评估边坡稳定性提供了强大的工具。它将为您提供优化设计、降低风险和确保安全所需的所有关键洞察。
