iGeoLab.LS-RAPID三维滑坡运动数值模拟软件V1.0功能总览

iGeoLab.LS-RAPID 功能总览

iGeoLab.LS-RAPID 是一套三维滑坡运动数值模拟软件，基于 LS-RAPID 整合滑坡模型，覆盖从地形导入、滑体建模、参数设置到运动计算与成果输出的完整流程。全中文界面，操作即所见。

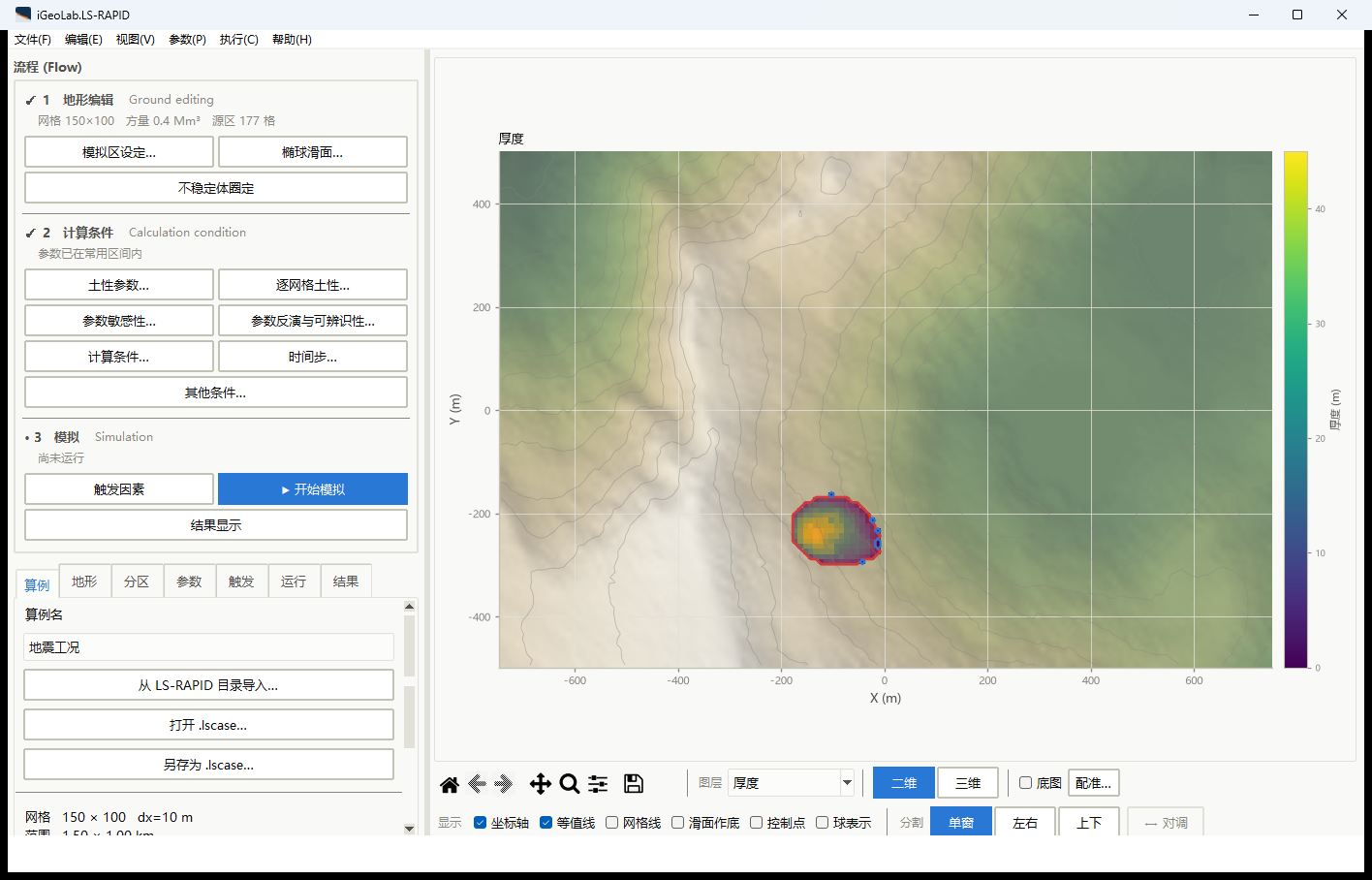

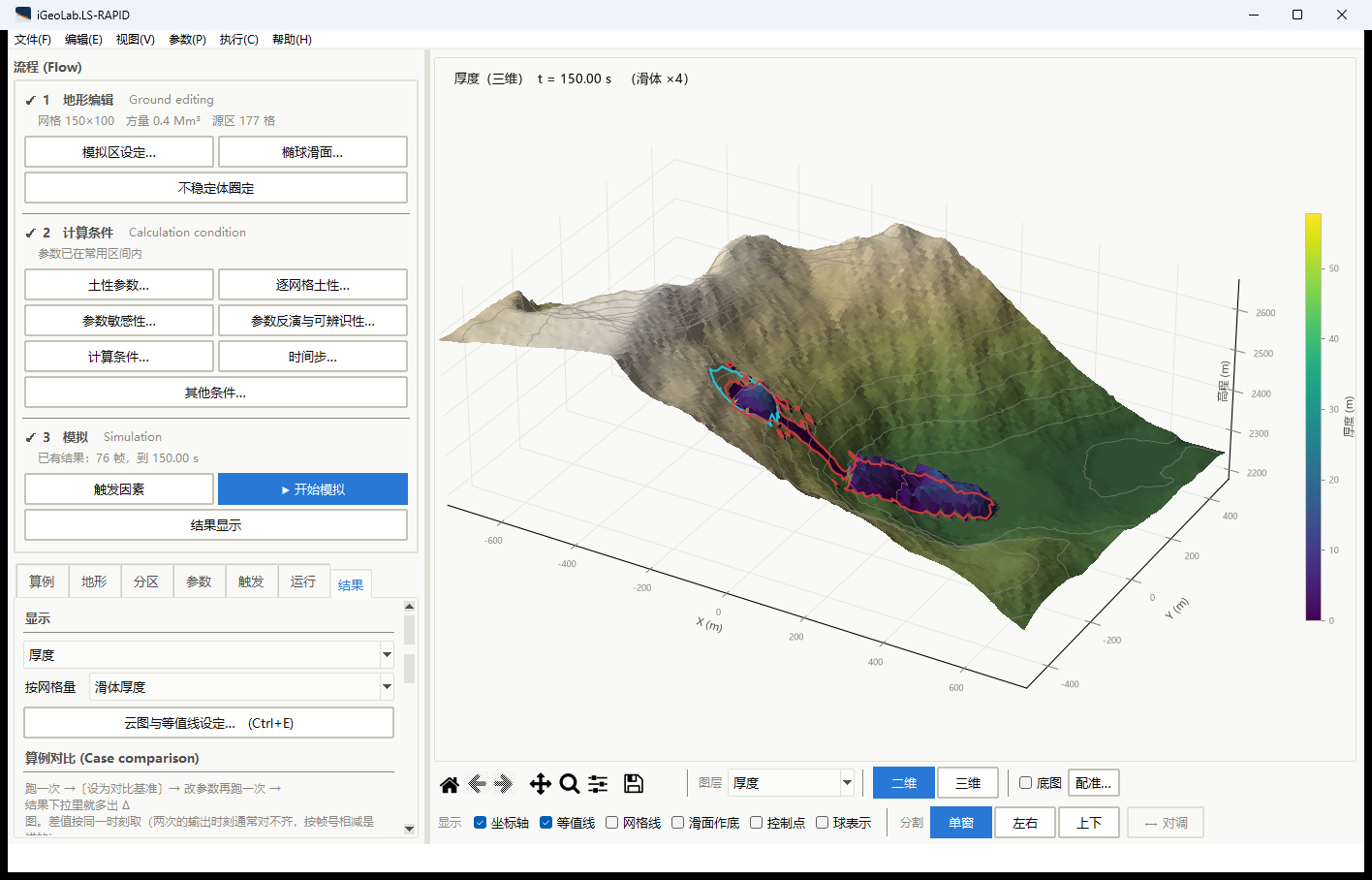

图 1　主界面：左侧流程面板按「地形编辑 → 计算条件 → 模拟」三步引导，右侧为三维/二维视图

一、地形与滑体建模

直接读取 DXF 地形，按指定格距自动栅格化为计算网格

椭球滑动面：在纵、横两个剖面上定位滑面，自动生成滑体厚度分布

支持鼠标在视图上圈定不稳定体，或在栅格表中逐格精修

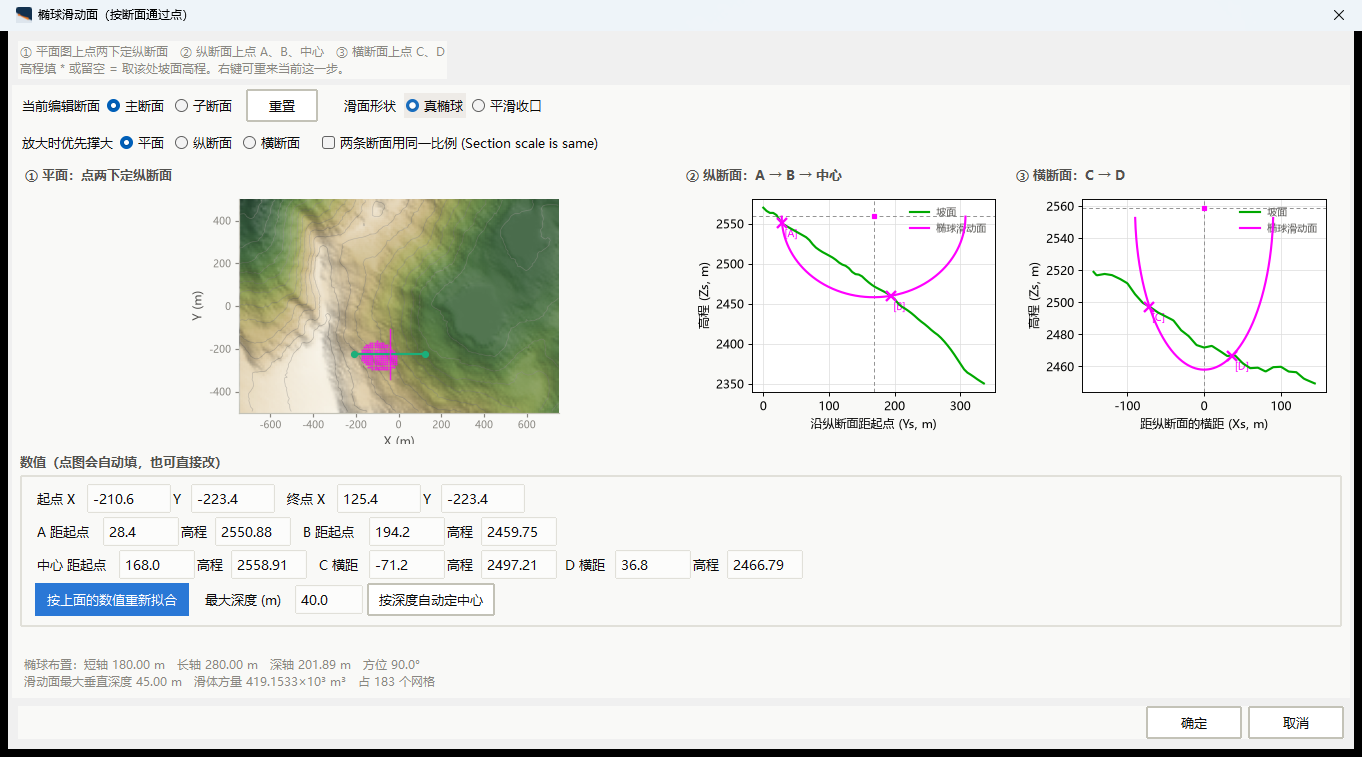

图 2　椭球滑动面：平面圈定 + 纵横剖面联动，实时给出轴长、最大垂直深度与方量

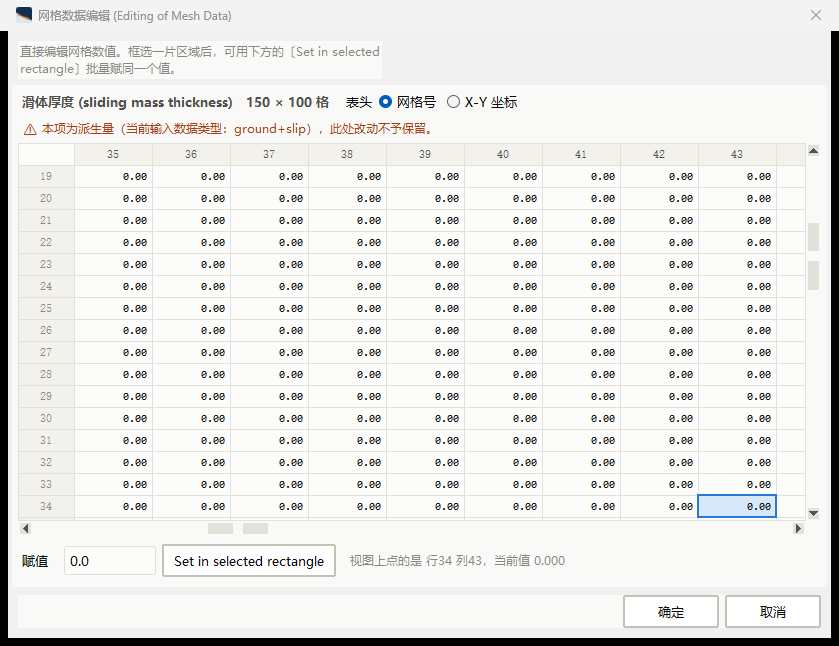

图 3　网格数据编辑：地面高程 / 滑动面 / 滑体厚度均可逐格查看与修改

二、分区与逐格参数

分区栅格表：源区、挟卷/体积扩展区以颜色区分，可框选批量设定

土性参数支持全域标量与逐网格赋值两种方式，逐格值优先

内置常用区间校验，输入时即时提示，不打断操作

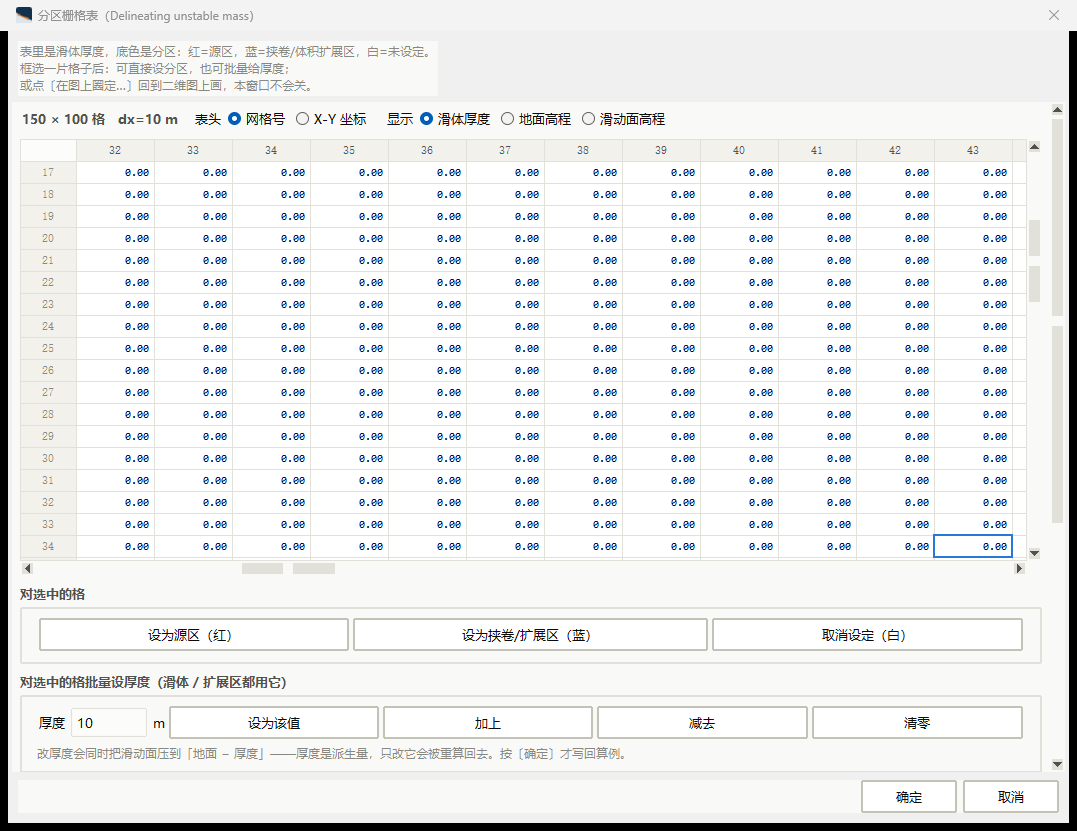

图 4　分区栅格表：红色为源区、蓝色为扩展区，选中区域可批量设厚度

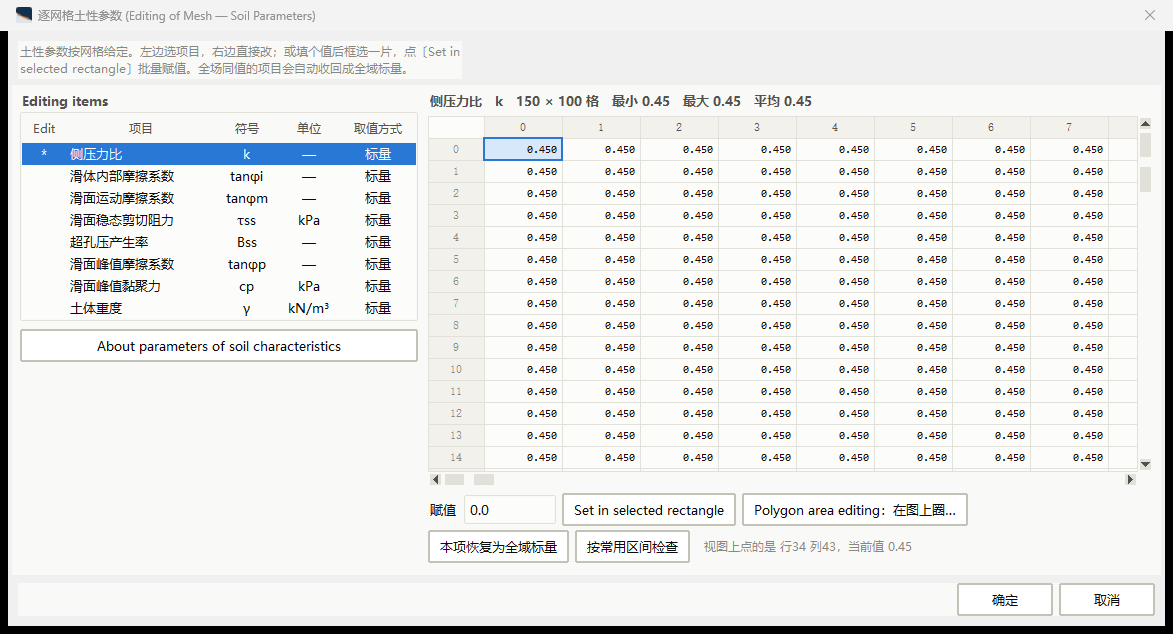

图 5　逐网格土性：每个参数可独立赋值到单元格

三、工况与计算条件

三种工况一键切换：天然状态、降雨（孔压比时程）、地震（三向地震系数时程）

时间步支持定步长、CFL 自适应与 LS-RAPID 原则三种方式

输出间隔、步范围、文本格式、厚度口径等均可设定

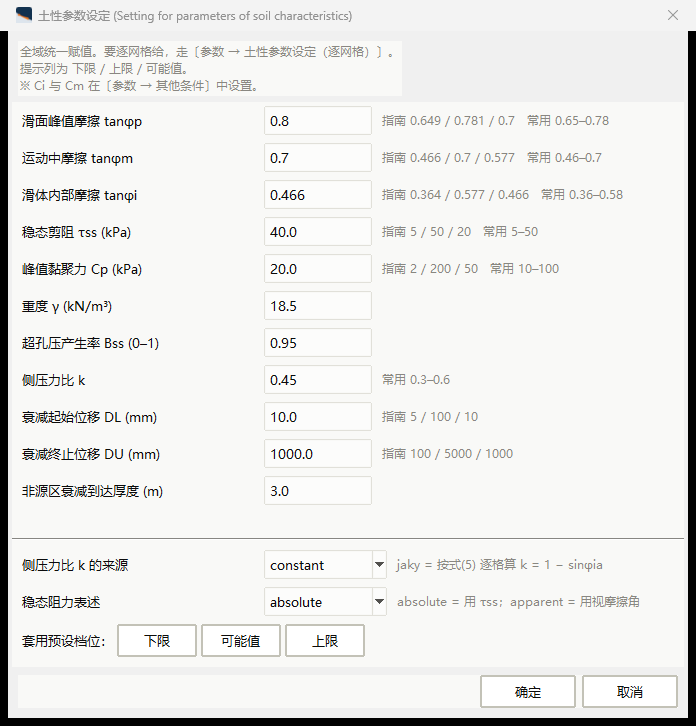

图 6　土性参数：附推荐值与常用区间，越界即时标注

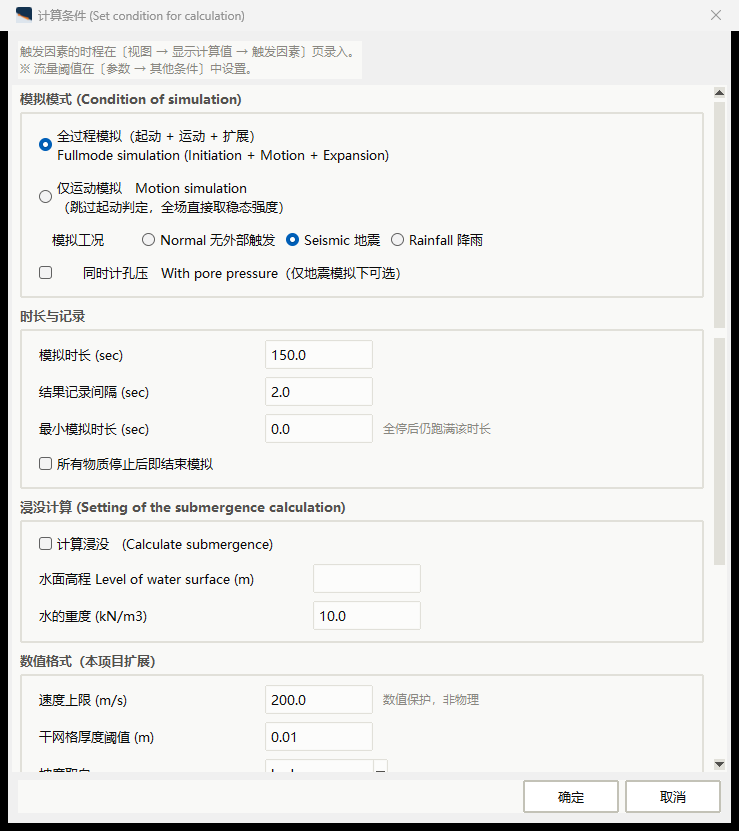

图 7　计算条件设置

四、计算与结果查看

计算过程可实时观察，支持暂停、继续与中止

二维云图与三维场景同步，厚度、速度、流量、孔压等逐格量随时切换

三维滑体支持普通面、球状、网格三种表示，厚度可按倍数放大观察

按时间步回放全过程，可任意时刻取剖面

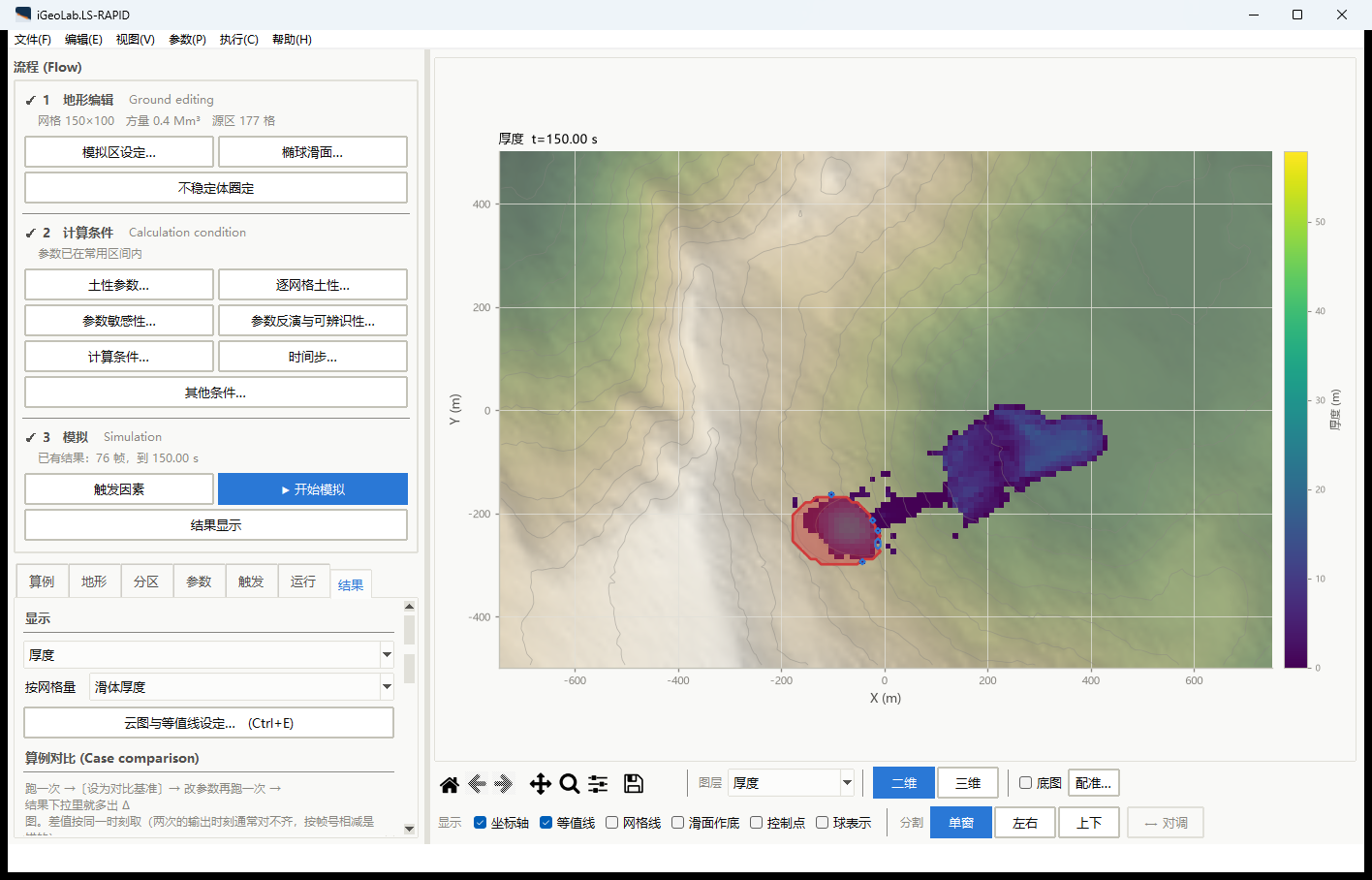

图 8　结果查看：堆积厚度云图与时间回放

图 9　三维结果显示

五、成果输出与数据互通

文本成果：VALUE / GRAPH / U / V / UV Bar，分隔符与位数可选

时程 CSV：逐帧方量、峰速、最大厚度等，铅垂与坡面法向两种厚度口径并列输出

高程序列：按记录间隔写出 G / M 文件，可再次导入

工程文件互通：可读取 LS-RAPID 工程文件，也可导出为其能直接打开的格式

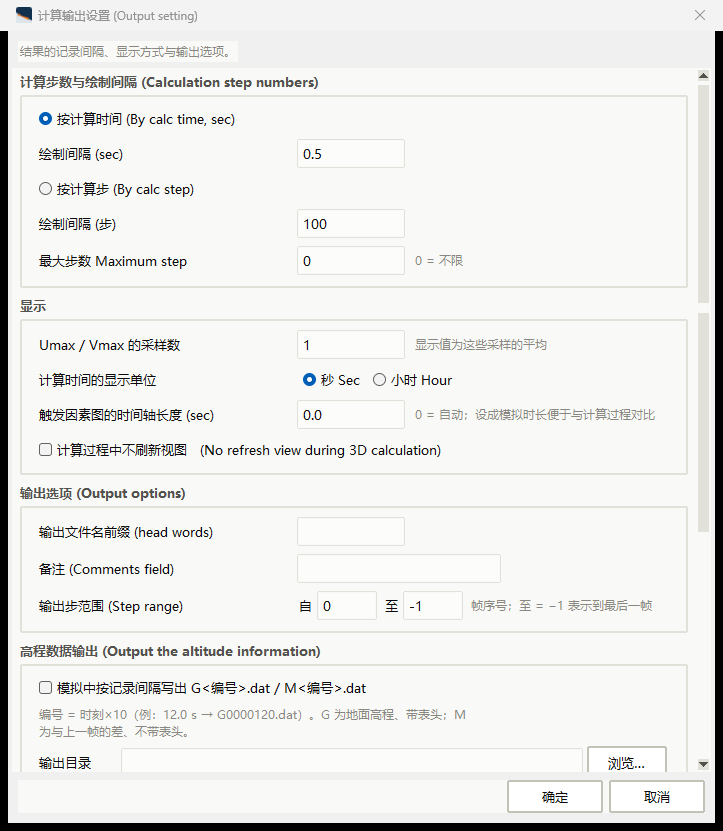

图 10　计算输出设置

六、成果示例

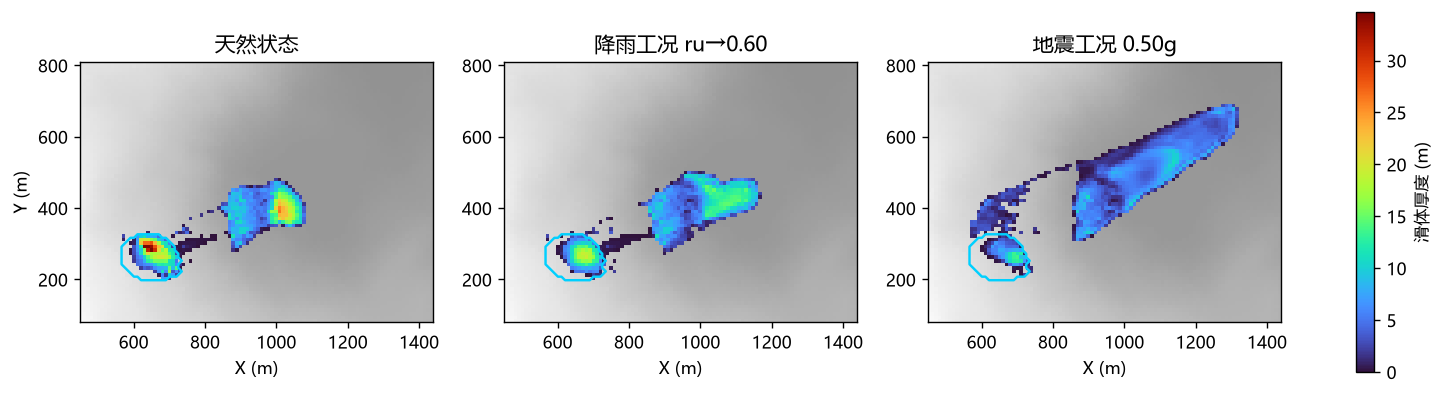

图 11　同一地形三种工况的堆积厚度对比
