iGeoLab.LS-RAPID：一份地形，三种工况
从 DXF 地形到滑动过程与堆积形态，iGeoLab.LS-RAPID 提供完整的三维滑坡运动模拟流程。本文以一处真实山区地形为例，展示天然状态与降雨工况下的计算结果。
一、地形导入与不稳定体圈定
直接读取 DXF 地形文件，按指定格距栅格化为计算网格；在三维视图中圈定不稳定体范围，或以椭球滑动面自动生成滑体厚度分布。

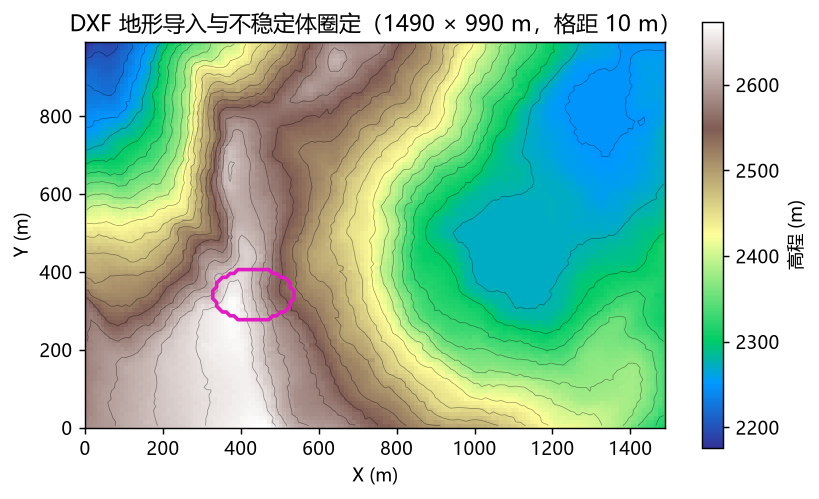

图 1 DXF 地形导入与不稳定体圈定（算域 1490 × 990 m，格距 10 m）
项目 | 取值 |
地形来源 | DXF 文件，自动栅格化 |
计算网格 | 150 × 100（格距 10 m） |
高程范围 | 2176 ~ 2673 m |
不稳定体 | 椭球滑动面，最大厚度 25 m |
滑体方量 | 0.251 Mm³ |
二、工况一键切换
同一份地形与同一组土性参数下，只需切换工况即可比较不同诱发条件的结果。软件提供三种工况：天然状态、降雨（孔压比时程）、地震（三向地震系数时程）。各工况下进入计算的外部作用互不串扰。

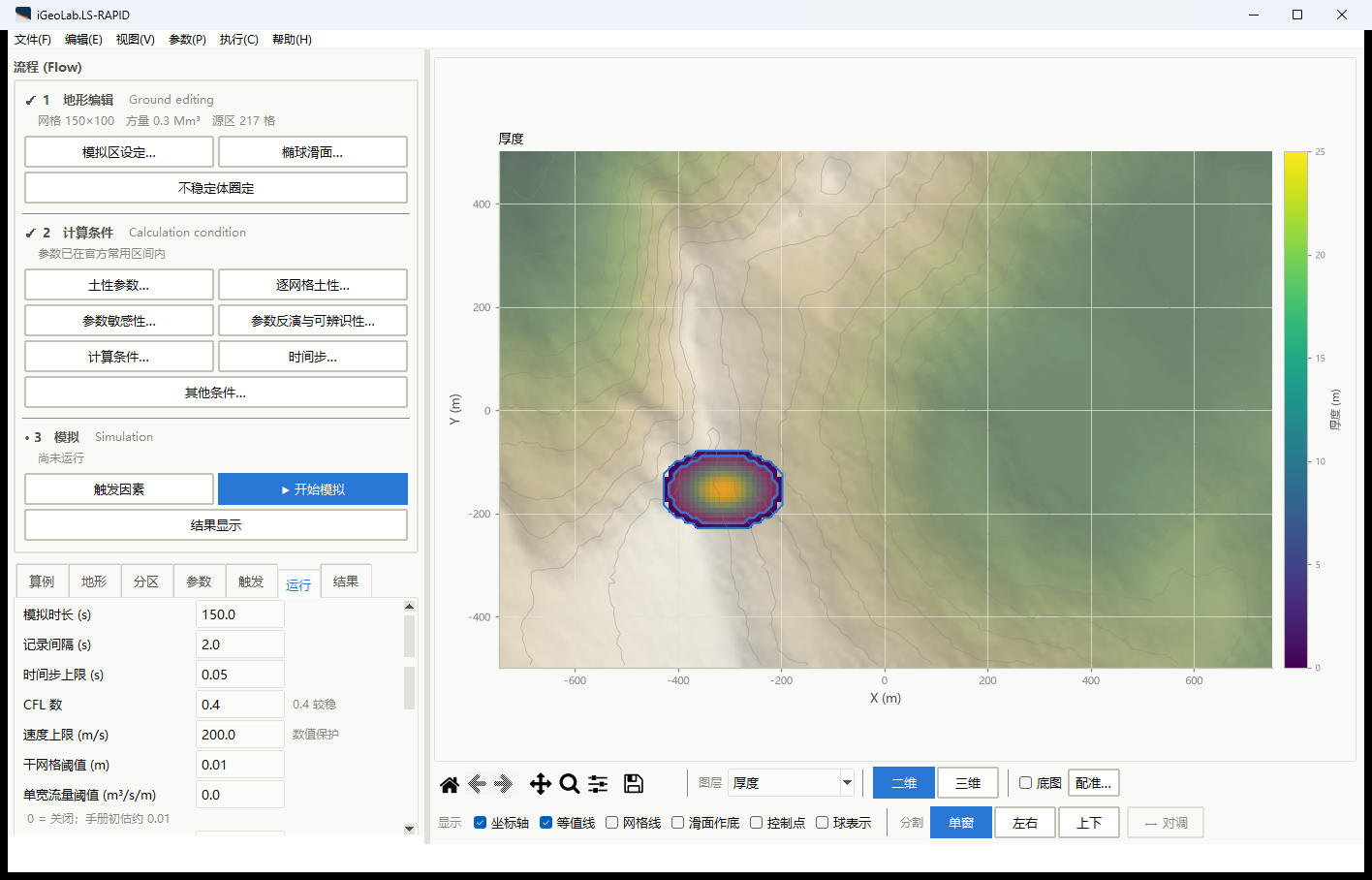

图 2 触发因素设置界面：孔压比时程可按需自定义
三、计算结果
天然状态与降雨工况（孔压比升至 0.60）下的堆积厚度分布如下。两种工况的滑动方量完全一致，差异体现在堆积形态上：降雨工况的堆积更为集中，末态最大厚度由 14.78 m 升至 17.38 m。

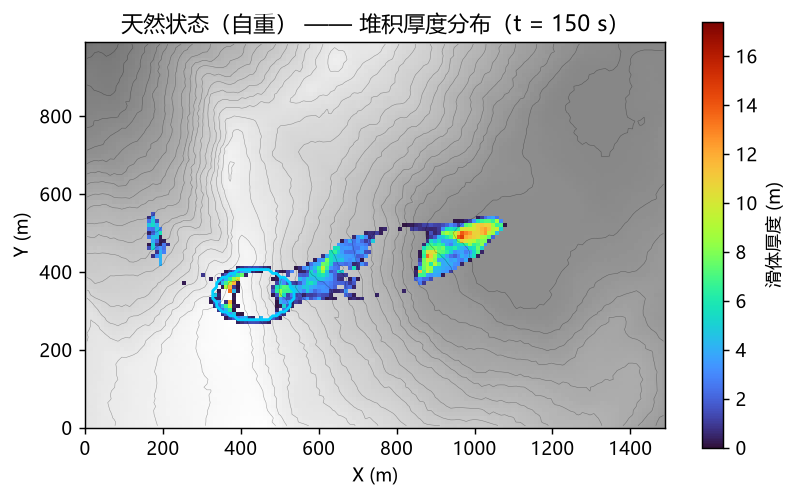

图 3 天然状态：堆积厚度分布（t = 150 s）

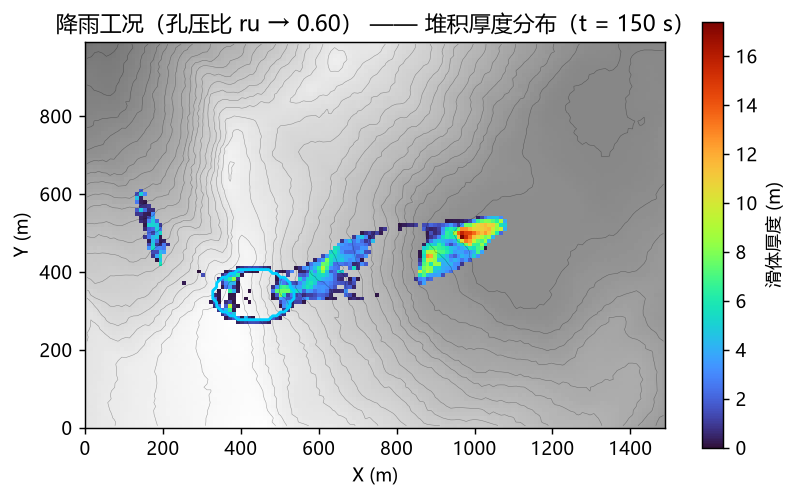

图 4 降雨工况：堆积厚度分布（t = 150 s）
四、结果查看与输出
二维云图与三维场景同步呈现，支持厚度、速度、流量、孔压等逐格量的切换显示，并可按时间步回放全过程。结果可导出为定宽文本、时程 CSV 与高程序列文件。

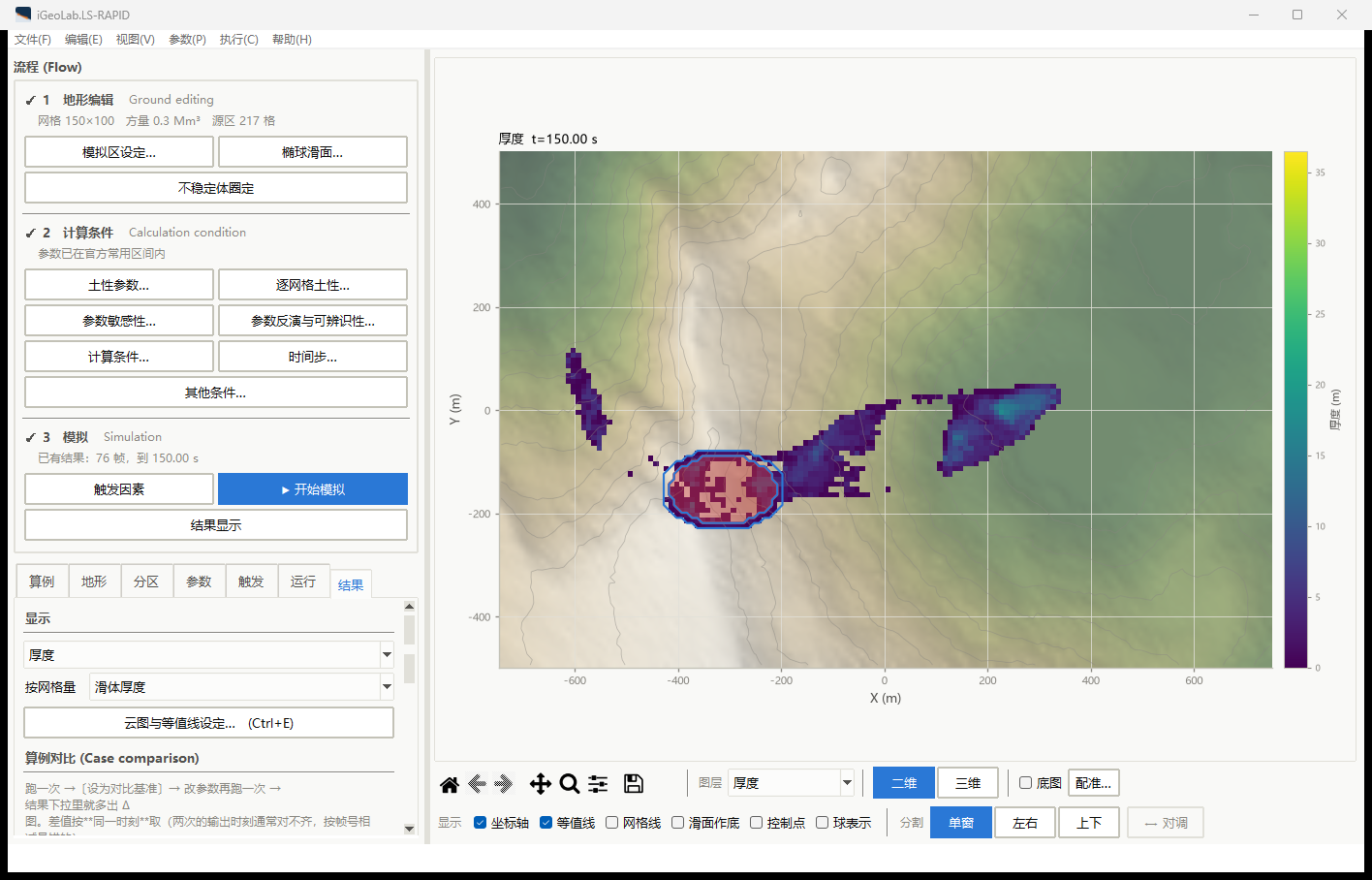

图 5 结果查看界面：堆积厚度云图与时间回放
