Rocscience 尾矿坝管理和3D LEM风险评估

3D稳定性分析

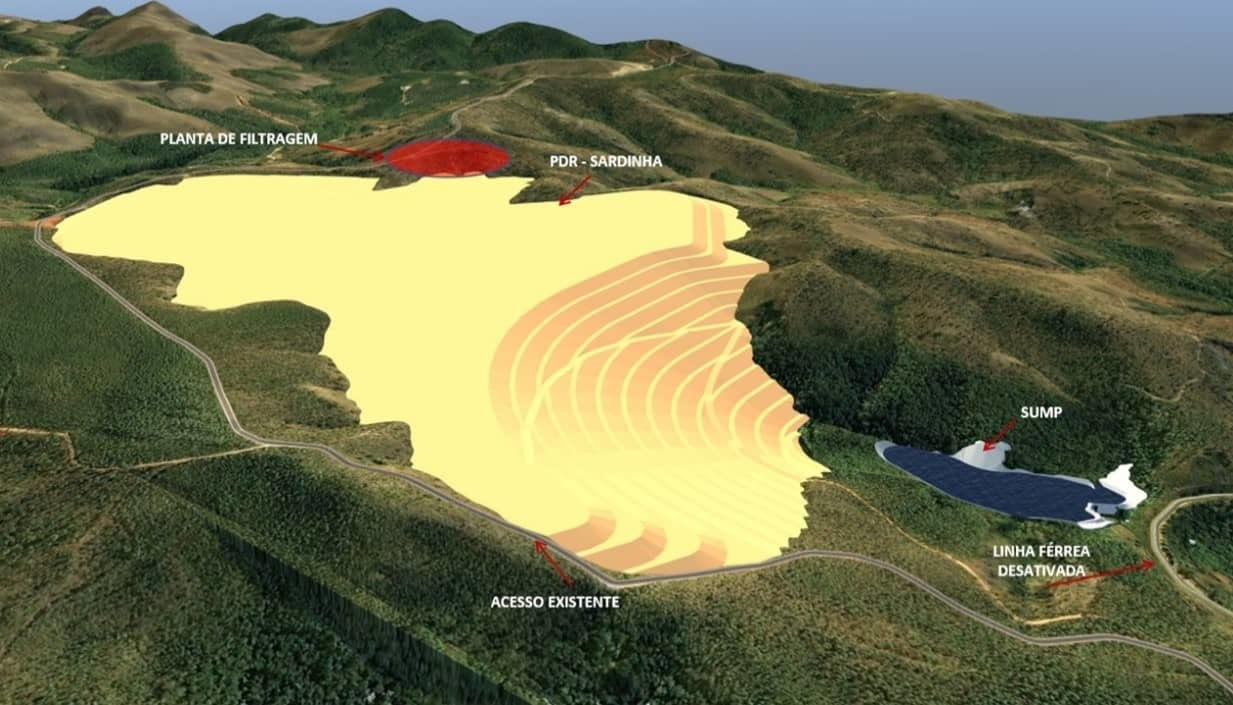

该模型是在Slide3中使用的leapfrog Geo的地质数据和在Autodesk Civil3D中构建的。FTDS的设计高度为115m，容量为6265m³，堆积的最终几何形状包括10m的台阶高度、8m的台阶宽度和18°的台阶角度，总体视图见图1：

图1：FTDS的总体视图

使用具有椭球非对称表面的Cuckoo搜索方法和Bishop分析方法，使用Slide3的3D极限平衡方法对模型进行分析。分析了不同场景以考虑去除尾矿的峰值和残余参数，将3D分析的结果与在Slide2中分析的模型的2D横截面进行比较，这些分析是根据ANM指制定的新标准以及加拿大大坝协会（CDA）推荐的国际准则进行的。

结果

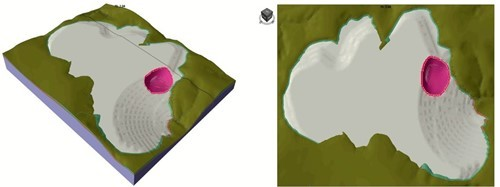

发现残余材料强度的临界安全系数（FOS）为1.85，临界滑动面的面积如图2所示。

图2：从材料残余强度的3D稳定性分析

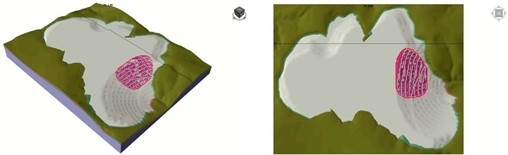

峰值材料强度临界系数FOS为2.04（见图3）

图3：从材料峰值强度的3D稳定性分析中获得的结果的透视图和平面图

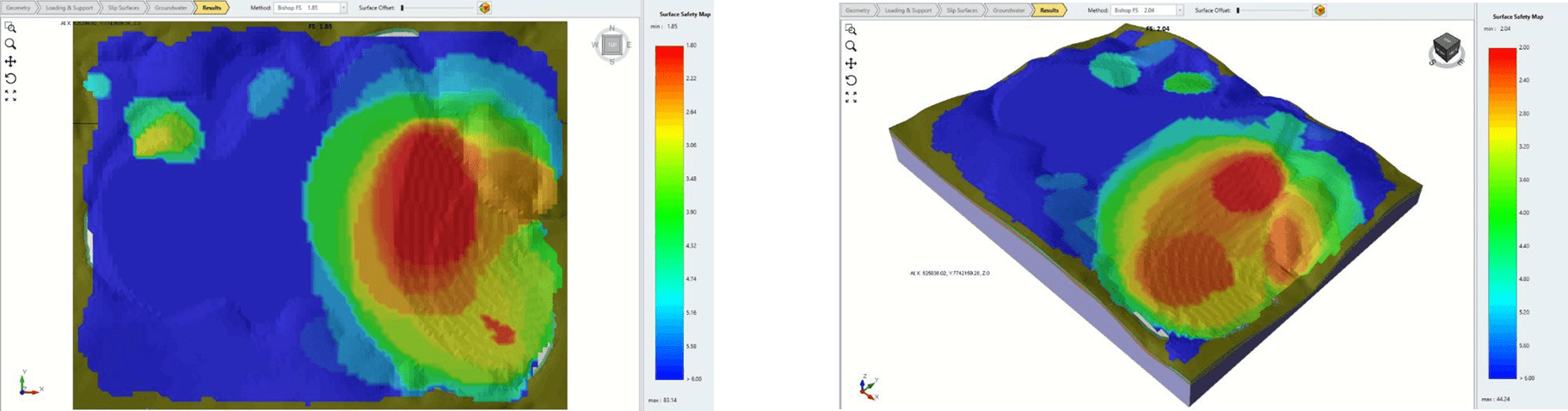

图4中显示了残余材料强度（左）和峰值材料强度（右）的3D稳定性分析的安全图。

图4：从残余（左）和峰值材料强度（右）的3D稳定性分析中得到的结果-安全系数视图

Slide3中的2D剖面视图

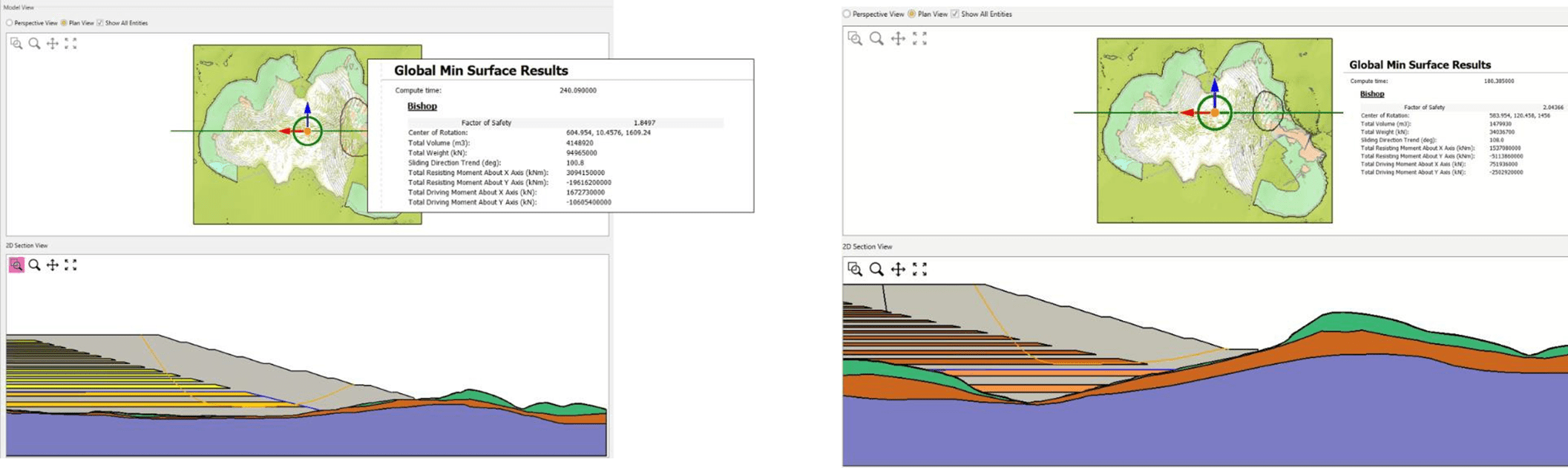

除了满足ANM和CDA设置的FOS标准的3D结果外，还使用截面创建工具从Slide3模型中进行切割，以便于更好的可视化和评估临界滑动面的深度及特征。

图5：从残余（左）和峰值材料强度（右）的3D稳定性分析中获得的结果的2D剖面图

未来尾矿坝设计

在本研究论文中，3D坡度分析在验证尾矿储存设施的设计以确保其符合验收标准方面发挥着重要作用。Slide3与其他软件程序的互操作性为用户提供了数据高效建模的简化流程，其他2D剖面创建工具是用于验证3D结果和2D结果的附加工具。
