节理修剪、锚杆应用、更快计算等：RocSlope3的最新功能

2024-12-18 22:23:39 iGeo

自2023年6月RocSlope3发布以来，我们认真倾听用户反馈，并推出了以下新功能和改进，以提升程序的实用性：

通过.csv实现锚杆应用

RocSlope3提供多种支护应用方法，支持3D块体失稳的分析和缓解策略设计。新增的.csv文件功能允许您快速导入包含锚杆位置、方向、长度和属性信息的.csv或.txt文件，并将其应用于3D模型。

该功能在支护应用和修改上提供了灵活性和精确性，尤其适用于复杂几何形状（如悬挑和近垂直边坡）以及针对特定失稳体积的应用需求。

在.csv或.txt文件中，锚杆几何可以通过以下方式定义：

1.起点和终点坐标（x,y,z）；

2.起点坐标、方向（走向/倾角或矢量）及长度。

此外，每根锚杆还可导入一个可选的锚杆属性，并且锚杆数量不受限制。

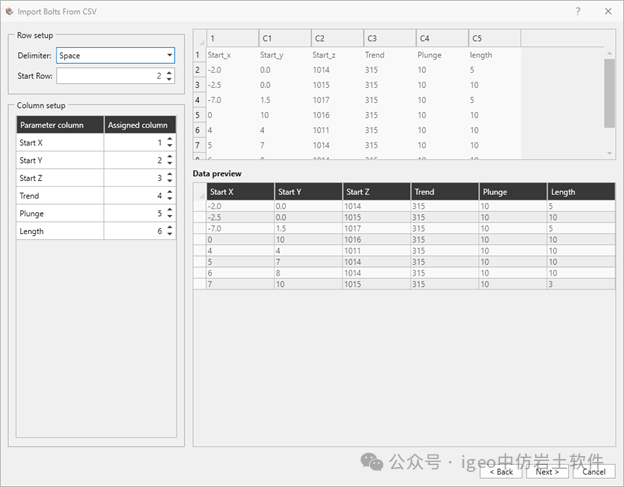

图1 从CSV导入锚杆的对话框

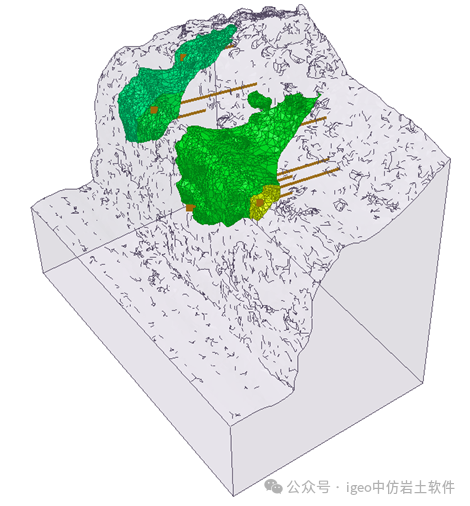

图2 应用锚杆进行块体稳定的近垂直边坡

除了新的.csv方法外，您还可以通过以下方式安装锚杆模式或单根锚杆：

节理修剪

节理修剪功能确保缺陷仅与指定的材料体积相交或具有有限的总范围，从而提高地质层模型的灵活性和真实感。

节理可通过以下方式生成：

尽管实际节理尺寸可能未知，但通过节理修剪功能，您可以决定节理网络的总范围，并指定其是否仅适用于某些材料或模型区域。

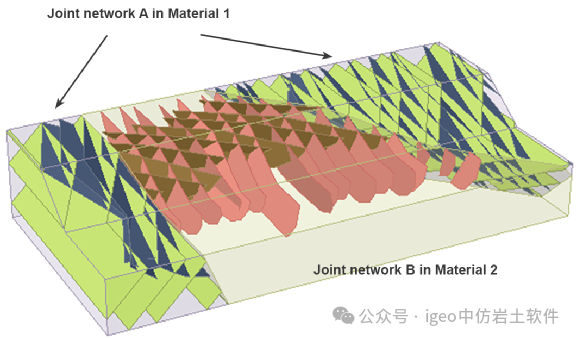

图3 修剪至特定材料的节理网络

计算速度

RocSlope3现在提供了改进的性能基准。为了解决用户对计算时间的常见疑问，并展示RocSlope3在项目中的实际可行性，以下列出了当前样本计算时间。计算测试运行在11代IntelCorei7-11850H2.50GHz和128GB内存的设备上。

为了加快模型计算速度，您可以在可能的情况下减少3D边坡和节理中的网格单元数量。这不会影响块体的稳定性，因为稳定性取决于节理方向、节理剪切强度、块体重量和外部载荷，而非模型的分辨率。

RocSlope3的最新更新体现了我们致力于提供强大且以用户为导向的3D块体失稳分析和缓解解决方案的承诺。通过这些新功能，RocSlope3成为一款更加多功能的工具，可提升项目的精确性和执行速度。
