RocTunnel3作业指南：优化隧道分析的四种方法

1.导入或复用开挖几何，提高建模效率

• 导入现有模型：如果您已经在UnWedge中建立了2D断面或3D几何，您可以将其导入RocTunnel3，并通过拉伸、扫描或放样等技术进一步扩展。这不仅节省时间，还能在不同平台之间保持一致性。

• 跨格式兼容：RocTunnel3支持.obj、.las和.dxf等多种文件格式，使您可以轻松导入来自其他软件或外部数据源（如测绘数据）的几何模型。点击此处查看完整的支持格式列表。

• 复用模型：在进行迭代设计时，无需每次从零开始。RocTunnel3允许您修改来自RS3或EX3的现有模型，从而快速测试不同方案或优化设计。

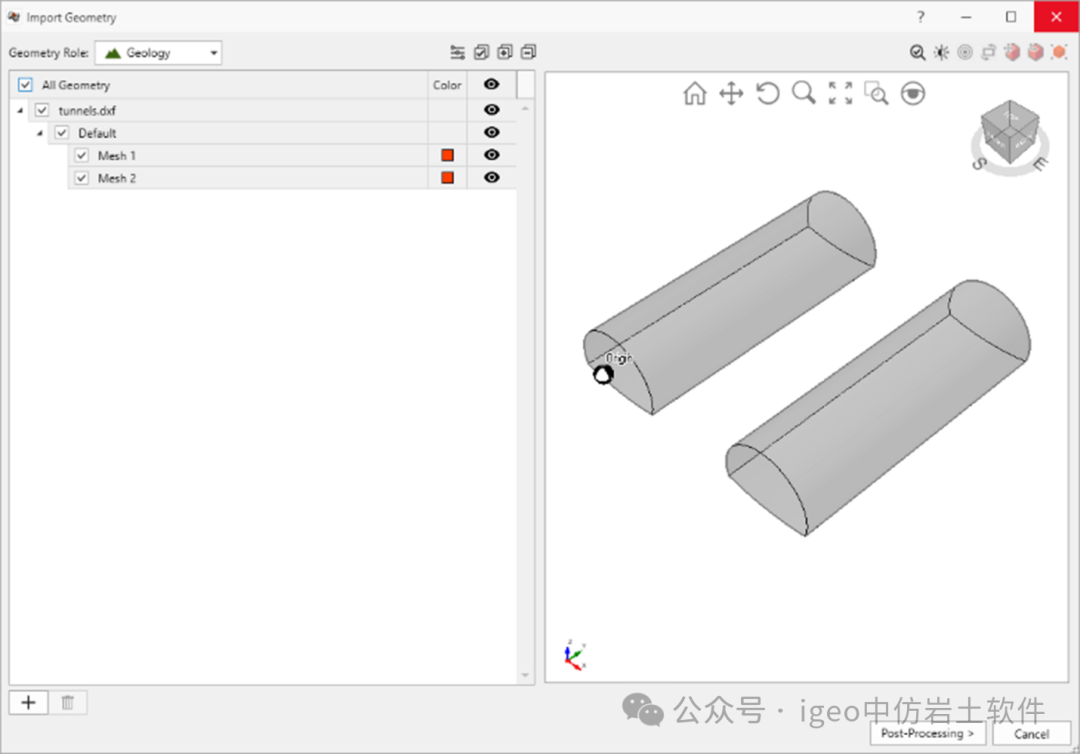

图1：RocTunnel3中的“导入几何”窗口界面

2.分阶段模拟开挖，提前识别风险

• 阶段性结果概览：使用“按阶段绘制结果”功能，可实时监测关键指标，如块体数量、最小安全系数、最大破坏深度等。这些数据可用于评估开挖、回填或加载过程中的稳定性。

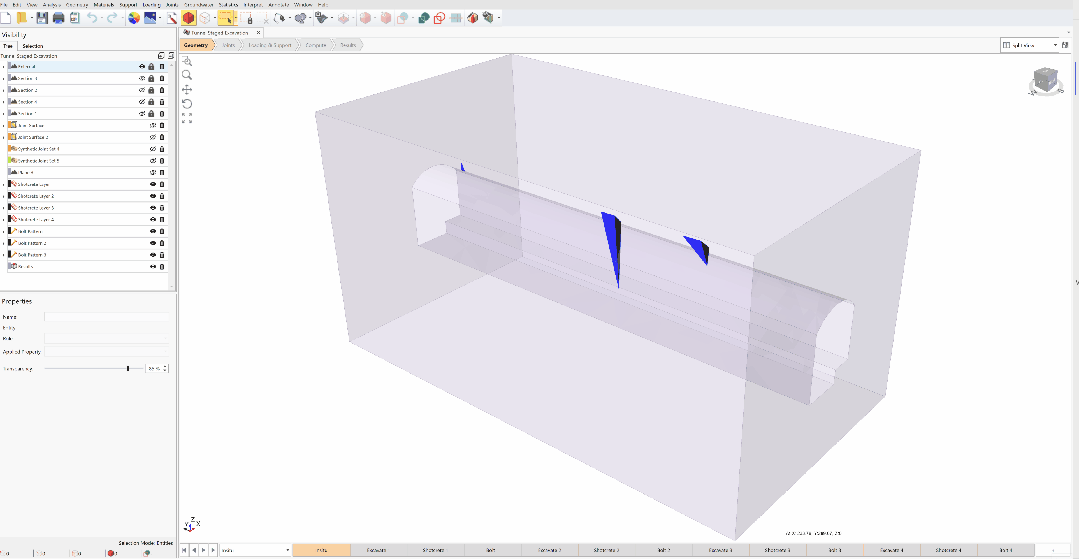

图2：RocTunnel3中的分阶段开挖模拟及支护应用示例

3.灵活调整模型，应对变化的地下水条件

• 多样化输入方式：在“材料属性”窗口中，您可以为不同材料设置特定的水文条件，并在施工过程中动态更新。特别适用于多种材料共存、且各自具有不同地下水条件的复杂模型。

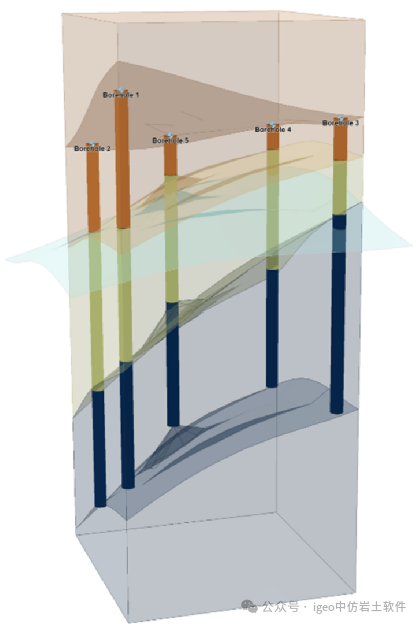

图3：RocTunnel3中的钻孔管理器，用于定义材料层序及水面位置

4.简化材料分配，轻松应对复杂地层

• 使用切割平面（CuttingPlanes）：该功能可用于精确查看模型的横截面，并方便地为难以触及的区域（如内部岩层或接缝）分配材料。

• 切换视角：通过调整视角，您可以更清晰地观察模型中的地层分布，从而更精准地进行材料分配。

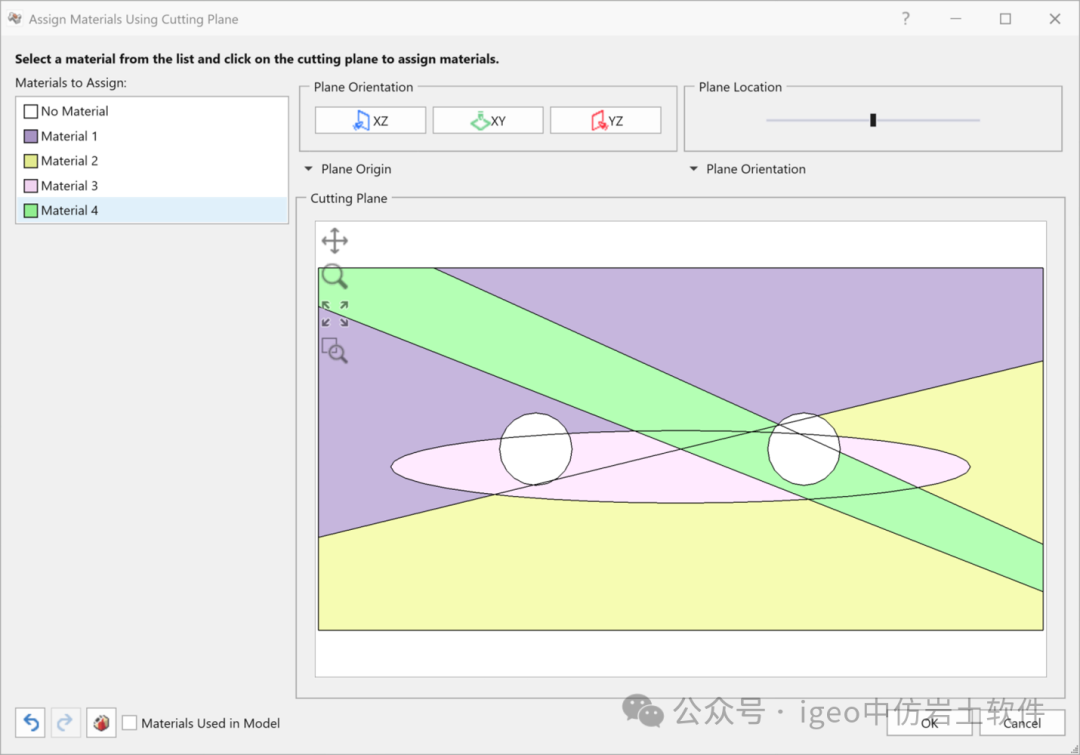

图4：RocTunnel3中的“使用切割平面分配材料”窗口界面
