无缝稳定性分析始于我们最新的集成：ShapeMetriX 和 RocSlope3

2024-12-12 14:58:56 iGeo
引入更智能的工作方式。在最新版本的RocSlope3中，您现在可以直接导入来自ShapeMetriX的3D模型和测绘节理数据。
这一强大的集成旨在使您的工作流程更加无缝，从现场数据到高级边坡稳定性分析轻松衔接，让您专注于最重要的任务：提供可靠的分析结果。以下是RocSlope3和ShapeMetriX在岩土工程分析工作流程中的全新协作方式。
什么是ShapeMetriX？高效的3D建模与测绘工具
ShapeMetriX是一款强大的软件套件，专为高分辨率3D建模和快速、详细的非接触式地质测绘设计。它非常适合在现场作业中对难以接近或不安全区域进行结构测绘。通过以下三大核心组件，ShapeMetriX简化了复杂的工作流程：

  • MultiPhoto：将无人机或手持相机拍摄的重叠2D图像转化为详细的3D模型。通过整合外部测量的地面控制点(GCP)，这些模型可以被地理参考到更高级的坐标系统中。

  • ModelEditor：从现有的E57激光扫描仪或OBJ几何数据集中生成3D模型，并允许用户裁剪和限定感兴趣区域的3D模型。

  • Analyst：终极3D模型可视化和评估工具。可轻松绘制结构特征、测量节理方位并评估岩体特性，极大缩短现场工作的时间。借助诸如半自动追踪和区域测绘、不连续面建模以及自动节理组聚类等功能，Analyst使地质评估更加快速、安全和可靠。

近期新增的E57激光扫描仪和OBJ几何数据导入功能，确保与前沿数据采集方法的兼容性。

图片关键词

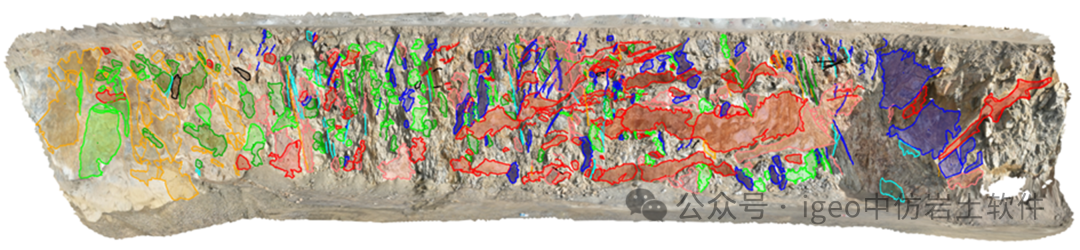

图1 在ShapeMetriX的MultiPhoto工具中生成的3D模型，可与已绘制的结构一起导出为RocSlope3可读取的文件

RocSlope3：高效的3D块体稳定性分析
RocSlope3简化了3D块体稳定性分析的复杂性。从岩石边坡到开挖面，RocSlope3让您轻松模拟节理化边坡和块体，预测潜在的破坏区域，并计算安全系数。
现在，通过最新版本，RocSlope3和ShapeMetriX实现了从现场数据到可操作洞察的直接链接。
新集成带来新功能：导入ShapeMetriX几何和节理数据
全新的ShapeMetriX导入功能允许用户直接上传：

  • 3D几何：导入详细的岩面或边坡模型，格式为RocSlope3兼容文件（.3grs）。

  • 节理数据：上传已绘制的节理方位、位置和迹长数据（.3gdps），用于块体形成和破坏评估。

这种集成最大限度地减少了手动操作，确保从数据采集到分析的每一步都流畅且无缝连接。工程师可以直接使用来自现场的数据。

从现场到分析，只需几次点击
通过将ShapeMetriX的3D模型生成和测绘能力与RocSlope3的分析功能结合，工程师现在可以优化整个稳定性分析流程：

  • 现场数据采集：使用无人机或手持相机捕捉岩面图像，或利用现有的激光扫描仪数据集。

  • 3D模型创建和结构测绘：在ShapeMetriX中生成3D模型并绘制结构特征。

  • 数据导入：将几何和节理数据传输到RocSlope3进行分析。

  • 分析与结果：进行3D块体稳定性分析，识别潜在的破坏区域，计算安全系数，并设计支护系统。

实例分析：露天矿台阶面分析
在ShapeMetriX与RocSlope3集成教程的一个项目中，展示了这一工作流程的潜力（详情请参阅教程）。该研究针对一个高15米、长90米的露天矿台阶面，利用ShapeMetriX和RocSlope3对稳定性和破坏机制进行了分析。
在ShapeMetriX的MultiPhoto模块中，处理了49张由无人机拍摄的图像，生成了一个3D模型。在Analyst中完成了结构测绘，共识别并绘制了503个节理面，并对倾角、倾向、迹长和位置进行了详细测量，然后导出为RocSlope3可读取的文件。
3D几何文件（.3grs）通过设置体素密度为100和挤压深度为5的参数导入RocSlope3，从而生成了台阶面的高分辨率模型。
图片关键词

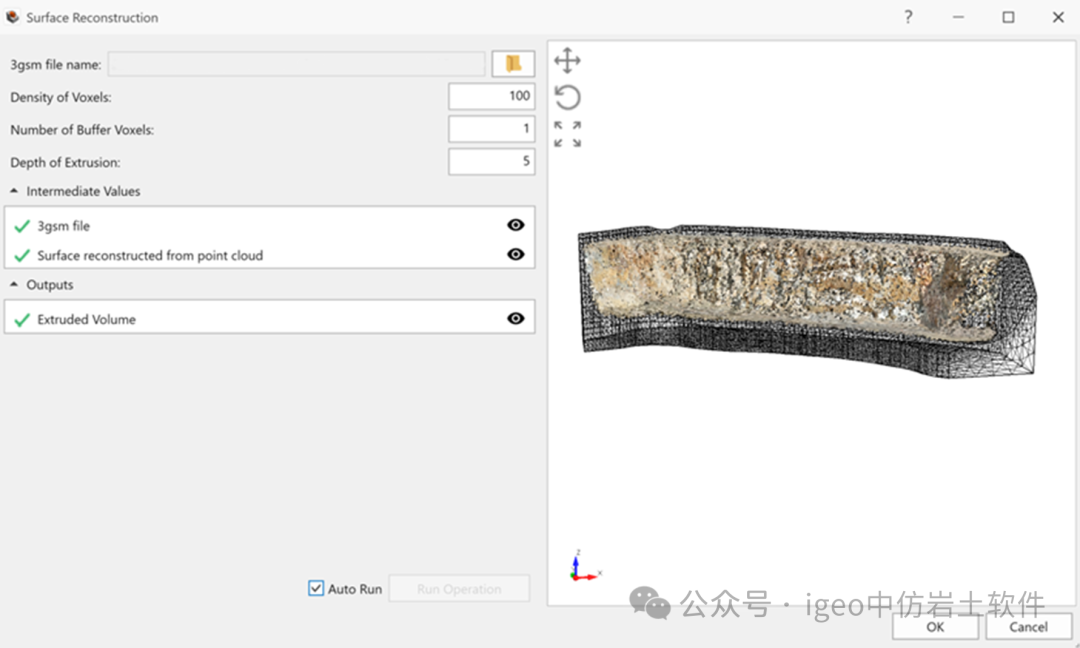

图2 在RocSlope3的表面重建对话框中预览的台阶面几何

随后导入节理数据文件（.3gdps），提供详细的节理方位和属性，用于块体稳定性分析。
图片关键词

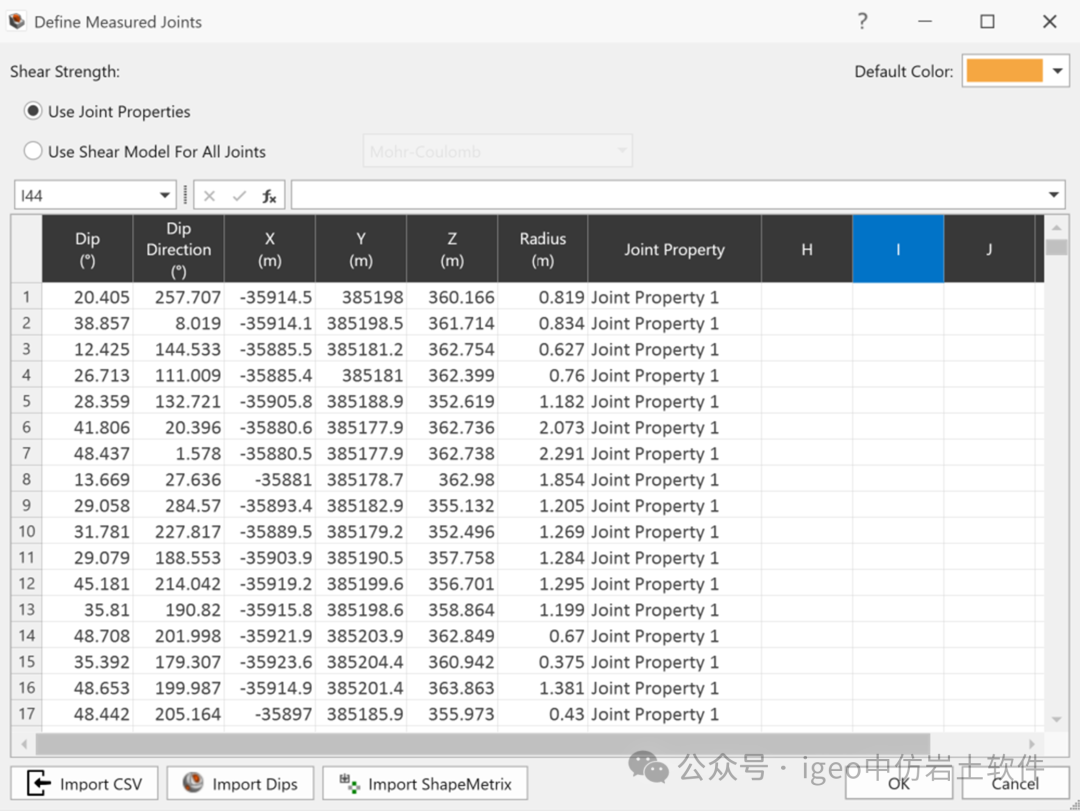

图3 在RocSlope3的“定义测量节理”对话框中导入的503个节理

在分析过程中，RocSlope3识别出112个可移动块体，其中54个块体的安全系数低于1.0，表明边坡某些区域存在不稳定性。能够准确定位块体破坏的位置是RocSlope3和3D块体稳定性评估的标志性优势。连续破坏分析模拟了块体在多次迭代中的脱落过程，揭示了40个关键块体以及连锁破坏机制。
图片关键词

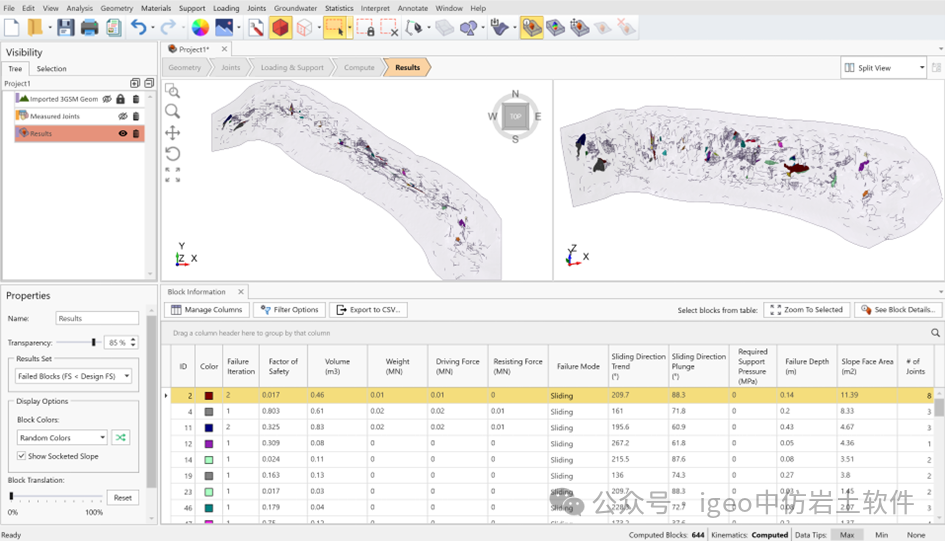

图4 仅显示失稳块体的块体信息面板

通过突出这些关键区域，工程师可以迅速采取主动设计调整，例如加固易受影响的部分或修改支护系统，在破坏发生之前采取措施。这样的前瞻性分析能够最大限度地降低风险，确保设计更加安全和可靠。
图片关键词

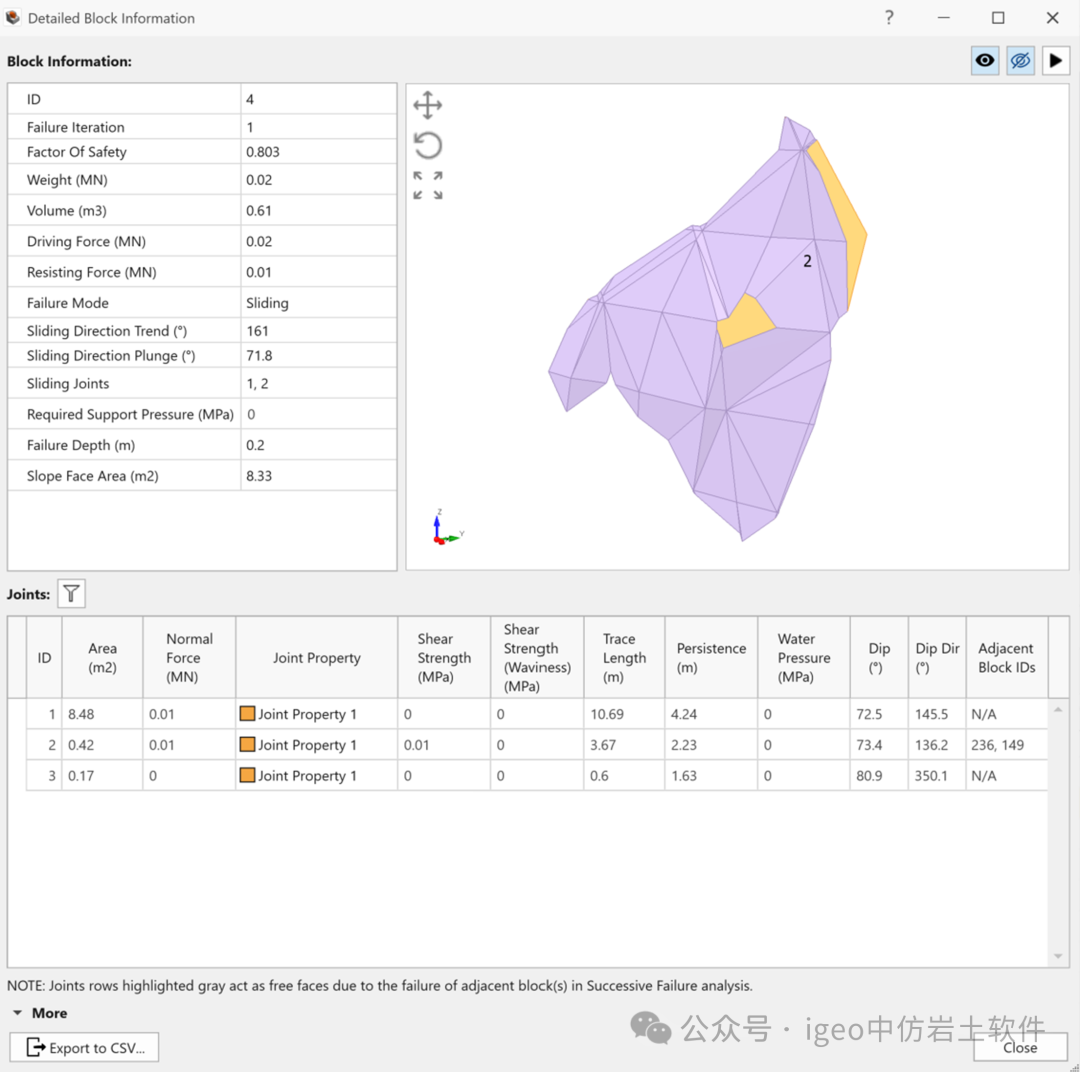

图5 块体ID=4的详细块体信息对话框，显示包括节理、节理交线和块体顶点等详细信息

RocSlope3和ShapeMetriX：您理想的全新组合

这一全新集成提供了一种更智能、更高效的工作方式。ShapeMetriX和RocSlope3能够简化您的工作流程，让您专注于分析，而不是繁琐的手动操作。无缝的互操作性确保了数据从现场采集到高级建模的流畅传递，为您节省时间并减少错误。

这一集成适应任何规模的项目，无论是小型现场评估还是大型采矿作业。不论您是设计更安全的边坡、分析破坏区域，还是评估支护系统，此次更新都确保您的分析基于可靠的数据支撑。
