PLAXIS 2D—通用的岩土工程和岩石力学有限元分析软件
1. 介绍
PLAXIS 2D不仅仅是一款用户友好的有限元软件包，它还是一个功能强大的工具，可以解决各种岩土工程问题。通过PLAXIS 2D，用户可以模拟各种工程场景，包括开挖、路堤、基础、隧道、采矿和地质力学等项目。该软件具有直观的界面和丰富的功能，使用户能够轻松地建模、分析和解决复杂的岩土工程问题。
PLAXIS 2D提供了广泛的材料模型和边界条件选项，使用户能够准确地模拟不同类型的土壤和岩石行为。无论是对于常规土壤还是特殊地质条件，PLAXIS 2D都能提供可靠的模拟结果，帮助工程师们更好地理解工程项目的行为特征。此外，PLAXIS 2D还具有强大的后处理功能，可以直观地展示模拟结果并生成详细的报告。用户可以通过图形化的方式查看变形、应力、位移等结果，以及对工程结构的稳定性进行评估。
PLAXIS 2D是一款全面而强大的岩土工程分析工具，为工程师们提供了解决复杂问题的便捷途径，为工程项目的设计和施工提供了可靠的支持。
2.PLAXIS 2D版本分类
PLAXIS 2D主要提供四种版本：PLAXIS 2D、PLAXIS 2D Advanced、PLAXIS Ultimate和PLAXIS WorkSuite。
（1）PLAXIS 2D包含了进行土壤和岩石的日常变形和安全性分析所需的所有基本功能，不考虑蠕变、稳态地下水或热流、固结分析或任何时间依赖效应。
（2）PLAXIS 2D Advanced包含了PLAXIS 2D的所有功能，并且提供了更多高级功能和材料模型，可以考虑蠕变、通过固结分析实现流体-变形耦合以及稳态地下水或热流。它还通过多核求解器更快地解决您的问题。您可以利用这些功能来模拟多样的岩土工程问题，快速高效地创建有限元模型，并模拟各种类型的土壤和岩石行为。同时，PLAXIS 2D Advanced能够实现一致准确的结果，为您提供强大而灵活的后处理功能。
（3）PLAXIS 2D Ultimate扩展了PLAXIS 2D Advanced的功能，提供了额外的能力，用于分析土壤中振动的影响，如地震和交通荷载；模拟复杂的水文情景，包括水位的时间变化和流函数对模型或土壤边界的影响；并评估瞬态热流对土壤的水力和力学行为的影响。这使得PLAXIS 2D Ultimate成为处理多种复杂地质工程问题的理想选择，从地基工程到岩土和水文地质力学等多个领域的应用。
（4）PLAXIS 2D WorkSuite是PLAXIS 2D最全面的选择，包括PLAXIS 2D Ultimate和PLAXIS 2D LE。PLAXIS 2D WorkSuite集成了PLAXIS应用程序的强大且用户友好的有限元和极限平衡分析功能，用于土壤、岩石及相关结构的设计和分析。这使得PLAXIS 2D WorkSuite成为处理土壤、岩石及相关结构设计和分析的理想选择。
3. PLAXIS 2D功能概览
建模：
- 隧道解除封闭
- CAD 导入和导出
- 非线性土工格栅：弹塑性（N-ε）和粘弹性（随时间变化）
- 极性和矩形阵列
- 非线性嵌入式梁排（M-ĸ图）
- 协作建模
- 隧道设计器，可轻松定义岩石锚杆
- 借助完整的命令行支持和远程脚本API实现流程自动化
材料模型：
- 各向异性黏土模型：S-CLAY1 和 S-CLAY1S
- 混凝土
- 砌体
- 结构黏土的混合各向同性-动力学硬化弹塑性模型
- N2PC-Salt
- Hoek-Brown模型及其参数指南
- 广义硬化土
- OC-Clay
- PM4Sand
- 软土（包括有和无蠕变）
- Sekiguchi-Ohta（粘性和无粘性）
- SHANSEP MC
- SHANSEP NGI-ADP
- 膨胀岩石
- NGI-ADP
- 节理岩石
- 带有循环累积和优化工具的UDCAM-S
- UDCAM-S
- 用户定义的土壤模型
- 粘弹性完全塑性
- CLoE Hypoplastic
- 蠕变-SCLAY1S
- 冻土和非冻土
- MIT S1
- Mohr-Coulomb（线性弹性完全塑性）
- 修正剑桥模型
- Hoek-Brown（岩石行为）
- 具有软化特性的Hoek & Brown模型
- 具有颗粒间应变的Hypoplastic模型
- 各向同性硬化土
- 具有小应变刚度的硬化土（HSSmall）
- 具有Mohr-Coulomb失效准则的各向同性节理岩石
- 节理岩石（各向异性）
-基于UBCSAND的UBC3D-PLM
- 软土
- 软土蠕变（时间相关行为）
- Sekiguchi-Ohta
- NGI-ADP（各向异性不排水抗剪强度）
- NorSand
- PM4Silt
- 流体
计算：
- 场应力初始计算类型
- 经过验证且稳健的计算程序
- 多核计算
- 在安全分析中包括或排除土壤簇和/或结构单元
- 64位计算内核
- 用于稳态地下水流计算的设施，包括与流动相关的材料参数、边界条件、排水和井
- 区分塑性计算、固结和安全分析
- 自动重新生成几何变更的施工阶段
结果：
- 载荷-位移曲线
- 使用输出命令行显示图形，或保存具有用户定义分辨率的图形
- 选择显示的有效数字位数
- PLAXIS 2D查看器
- 结构力的自动中心线提取
- 结构体中的结构力（隧道衬砌、挡土墙）
- 结果力视图
- 预览计算结果
- 绘图注释
应用：
- 隧道开挖、采矿或水库消落导致的岩体反应和地表沉降
- 大型土坝、尾矿坝、路堤和露天矿的边坡稳定性和渗流分析
- 预测基坑附近建筑的不均匀沉降
- 基坑的稳定性和渗流，及挡墙的横向位移
- 计算不排水加载问题中孔隙水压力消散所需的必要固结时间
- 高层建筑、液化天然气储罐和其他结构的承载能力和基础沉降分析
订阅权益服务支持：
- 提供通用ID，将 Bentley 应用程序中的所有活动联系在一起
- 在用户级别管理许可权益，无需激活密钥或硬件加密锁
- 访问个人学习资料、路径和历史记录、及时的产品相关新闻、自动产品更新和通知
4.系统要求
操作系统
Windows 10| Windows 11
显卡
必需：具有256 MB OpenGL 3.3的GPU
强烈建议避免使用简单的集成显卡芯片，而是选择来自NVidia GeForce或Quadro系列的独立GPU，具有至少128位总线和1GB的RAM，或者来自ATI/AMD的等效解决方案。
处理器
必需：双核CPU
推荐：四核CPU
内存
推荐用于2D：最低4GB。大型项目可能需要更多。
硬盘
Windows TEMP 目录所在分区上至少有2GB的可用空间，以及保存项目的分区上至少有2 GB的可用空间。对于大型项目，可能需要更多空间。
为获得最佳性能，请确保TEMP目录和项目目录位于同一分区上。
显示器
必需：1024 x 768像素，32位色板
推荐：1920 x 1080像素，32位色板

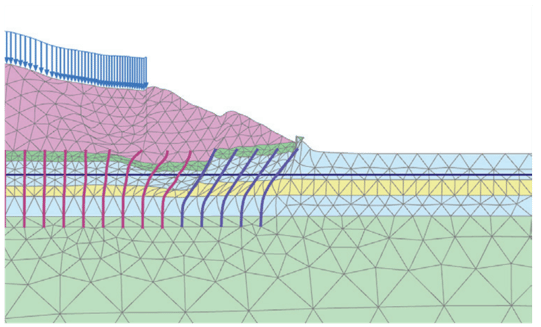

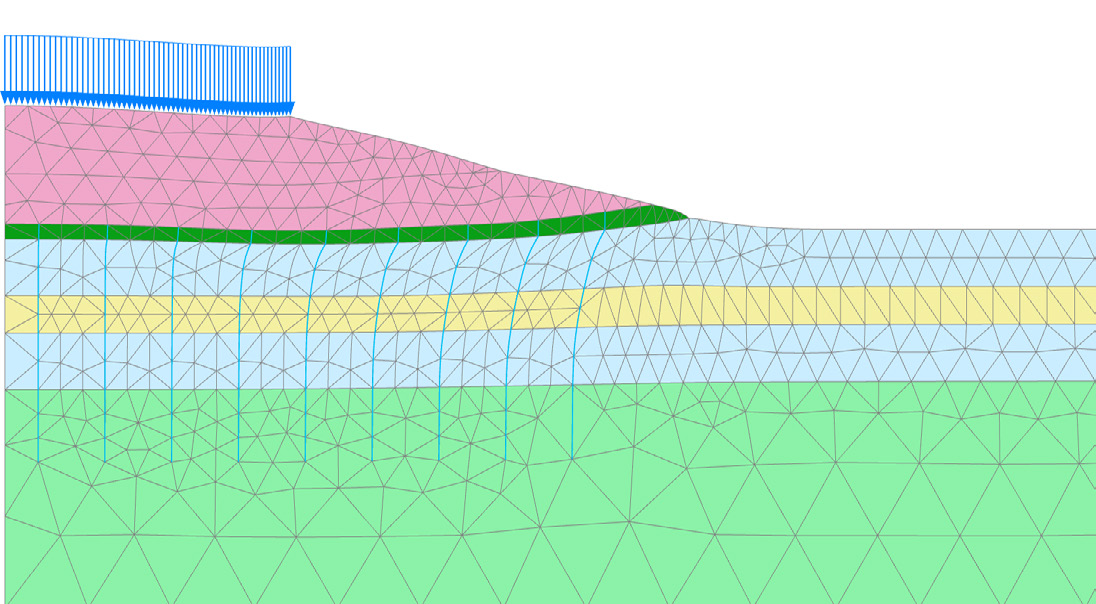

刚性夹杂物加固软土路堤的稳定性
采用岩石锚杆的新奥法（NATM）隧道
