中仿Rocscience系列软件的RS2和RS3具有对岩土行业的出色分析能力，是市场上用于边坡建模和分析、地表/地下开挖等方面分析的最佳软件之一。不过，在分析2D和3D模型时，用户有时会遇到一个困难：模型不收敛。这可能有多种原因，要了解原因，请务必先了解我们所说的收敛是什么。
选择收敛标准
收敛准则建立一个合理的点，在该点上，我们可以说系统处于平衡状态（收敛），然后继续进行下一个计算步骤。使用RS2和RS3时，可以在“应力分析”选项卡下的“项目设置”中选择收敛标准。与市场上大多数其他软件不同，RS2和RS3允许我们从三个收敛标准选项中进行选择：Absolute Energy、Square Root Energy和 Absolute Force & Energy。通常，我们建议选择一个基于“Absolute Force & Energy”的收敛准则。在此准则下，解是检查内力和外力的残余（差）以及由内应力场乘以变形所引起的系统能量的变化。如果两者均低于设定的公差水平，则认为已收敛。检查这两个关键准则可以提高解的精度，并减少“假”收敛的机会。为什么我的模型无法收敛，如何解决？

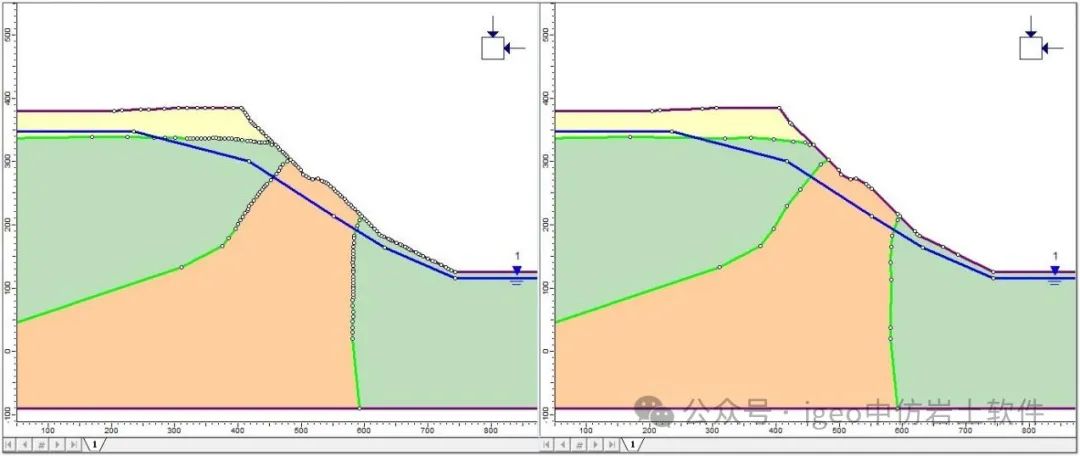

由于各种原因，可能会发生不收敛。我们的模型可能包含不良单元，几何形状可能过于复杂，模型可能不稳定，或者可能是其他原因。无论是什么原因，我们都可以采取几个步骤来解决问题并使系统达到平衡。RS2 –边界减少点数以简化边界

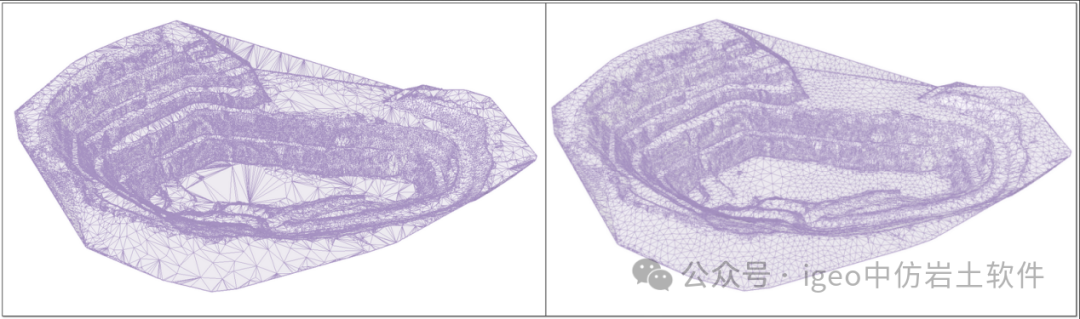

RS3 –三角剖分工具可简化几何

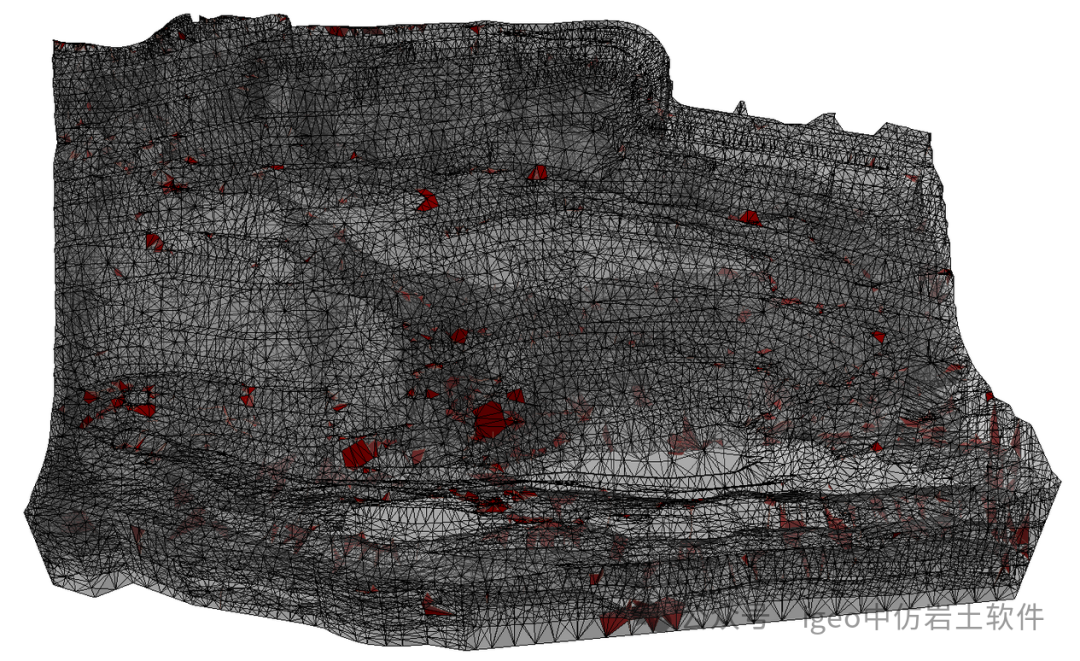

我们建议首先从简单的几何模型清理或修复开始。RS2和RS3都包含易于使用的几何清理（RS2）和几何修复（RS3）工具，分别位于“边界”和“几何”菜单中。可以使用几何图形清理和修复工具来简化几何，也可以使用RS2中的简化边界工具来简化边界并减少节点。因为通常用户直接导入了数据，从而在计算中使用不必要的节点。使用清理工具减少点数将简化计算并帮助我们达到收敛。另外，我们可能想检查是不良单元发生存在网格中。这些不良单元的出现将导致模型的计算被搁置，并使结果看起来不稳定。这并不意味着我们的模型实际上是不稳定的。这可能只是因为我们的模型失效了，因为这些不良单元造成了失效。RS3-显示网格质量功能可突出显示网格中的不良单元

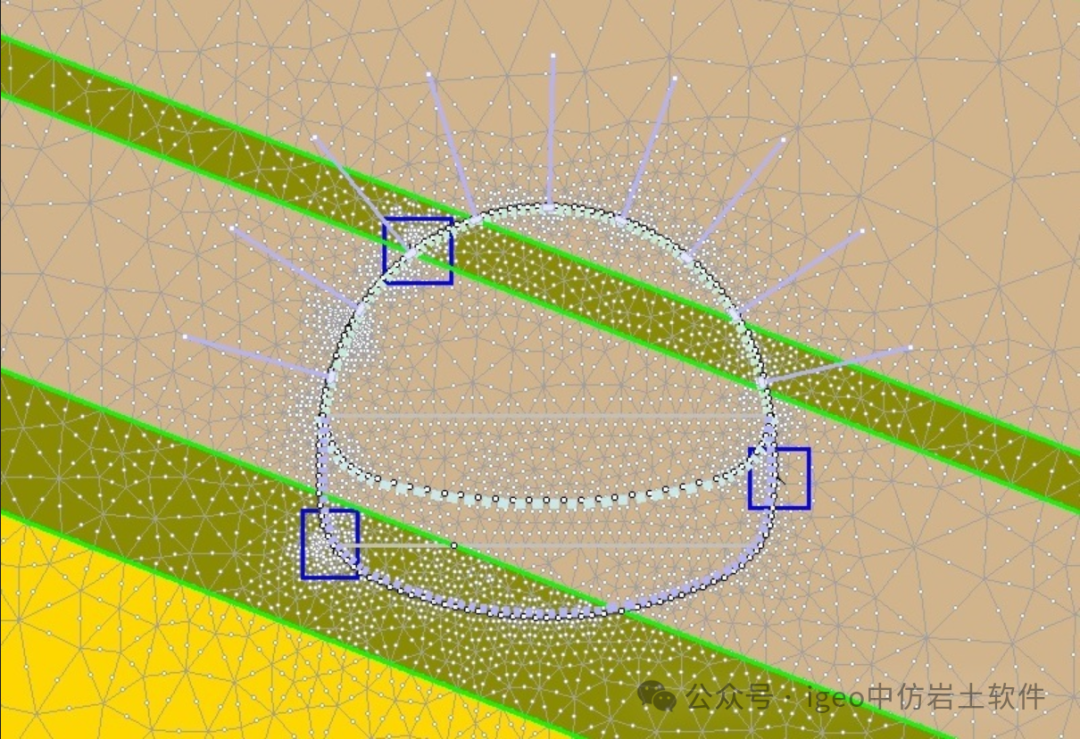

RS2-“Show Mesh Quality”功能可突出显示网格中的不良单元
通过检查网格质量，可以定位网格中的不良单元。转到“网格>网格设置”（Mesh>Mesh Setup）>“显示网格质量”（Show Mesh Quality）。软件将告诉我的模型包含多少不良单元，并在屏幕上突出显示这些单元。如何修复这些不良单元取决于模型，但有时可以使用几何图形清理工具来完成。除了修复模型的特定单元外，检查所选的收敛条件是否设置为迭代和公差的默认设置也很有用。这些设置是建议使用的设置，只有在对模型执行其他分析时才应进行调整。更改这些设置可能是模型不收敛的原因，或者更糟的是，可能会导致不稳定模型的错误收敛结果。如果在尝试了上述步骤后，仍然没有解决问题，则可能需要后退一步。许多用户喜欢直接去构建一个高级的材料模型，但这会使检查模型中可能出现问题的位置变得非常困难。我们建议从一种简单的材料（例如：弹性材料）开始，然后逐步将模型进行复杂化。首先，从模型的一般形状和单一材料开始。然后分阶段添加复杂元素（例如：支护），并在进行过程中检查模型的质量。此过程将帮助我们准确地分离出模型不再收敛的点，并使我们便于修改这样一个更接近于能够安全计算的模型。张经理：17621192152【上海、浙江、广东、广西、海南、江西、福建】丰经理：17521145176【北京、河北、天津、山东、山西、安徽、江苏、河南、黑龙江、辽宁、吉林、内蒙古】许经理：18971301365【湖北、四川、重庆、宁夏、贵州、云南、陕西、甘肃、新疆、西藏、青海、湖南】地址：上海市松江区九新公路1005号临港松江科技城中仿大厦（201615）
