寻找一种更直观的建模复杂地下几何形状的方法吗？随着RocTunnel3的到来，这一过程即将变得更加容易。RocTunnel3是我们专为复杂地下岩石工程应用设计的革命性新型3D块体稳定性分析程序。
通常，二维极限平衡方法被用于分析地下岩石开挖中的结构控制失效，但对于几何形状、加载条件和失效模式需要做出假设。
RocTunnel3是一款三维极限平衡软件，用于评估地下岩石开挖中结构控制块体破坏的安全系数。块体由平面节理面相交而成，平面节理面由方向、位置、尺寸定义，并指定了剪切强度。可进行水压、支撑和载荷分析。
RocTunnel3采用全面的3D极限平衡方法，这使得在潜在复杂的岩土地质领域中进行分阶段块体稳定性评估和支持设计成为可能。它将现代现场数据收集和计算相结合，所有这些都呈现在Rocscience熟悉且用户友好的界面中。
RocTunnel3功能：
进行确定性和概率性块体稳定性分析：找出由交错节理形成的有效块体，并在确定性分析中计算每个块体的安全系数。您可以在多个模拟中对岩石单位重量、节理剪切强度和水分压力进行采样，以计算每个块体的失效概率。

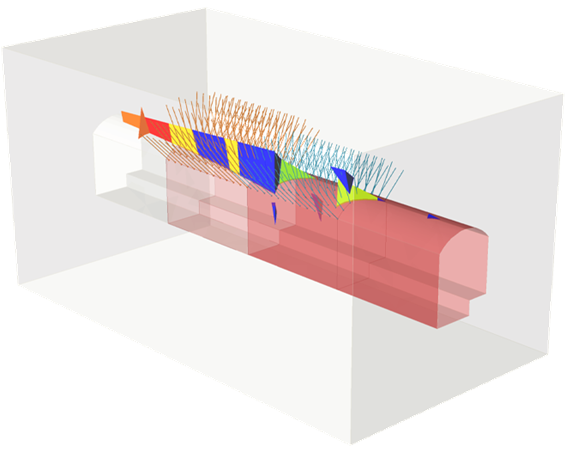

图复杂地质地下开挖，提供块体轮廓，包括安全系数、所需支护压力和深度、块体重量和体积、力等
设计支护和分阶段开挖：分析每个施工阶段的块体稳定性和所需的支持压力及支持深度，以满足用户指定的设计目标。分阶段设计喷射混凝土、支护压力和锚杆，以应对地下结构控制失效的挑战。

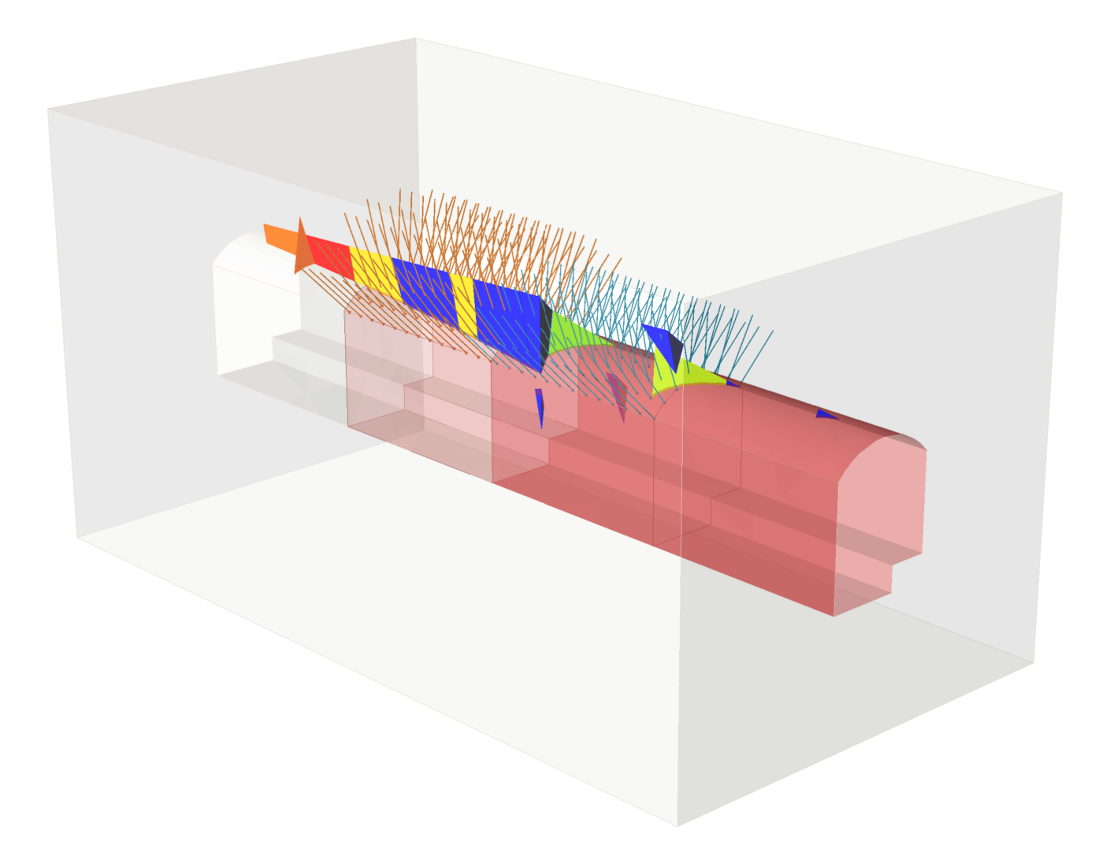

图隧道设计的分阶段开挖、喷射混凝土和锚杆应用
建模三维地质结构：在复杂的地质领域中建模真实的3D地下开挖，并轻松导入和更新几何形状和节理现场数据。您还可以导出开挖、块体和块体失效信息的几何形状。
图节理可以通过位置、方向和大小（即3GSM）进行映射，动力学评估（即Dips），然后作为离散的圆形表面导入到RocTunnel3中进行全局危害评估
RocTunnel3的应用实例：
-隧道：评估和定位分阶段施工中的块体失效，设计衬砌和加固以实现更安全的操作。
-地下采矿：在爆破后定位和评估多尺度块体失效。您可以表征自然和开挖诱发的节理集引起的块体失效，分析所需的支持能力，并设计您的加固。
-地下能源和储存设施：分析地下设施的地质危害，包括复杂地质领域中的地震荷载。轻松更新您的模型，使用新的勘测数据，并进行概率性块体稳定性分析，以确保长期安全运行。
简化复杂3D建模：
RocTunnel3与所有3DRocscience产品共享相同的用户界面和工作流程。如果您使用过RocSlope3、Slide3或RS3，您已经知道如何构建模型。实际上，您可以直接从这些程序导入几何形状，无需重建。
此外，如果您是RocSlope3和Dips的现有用户，那么您已经熟悉导入节理几何形状和块体稳定性分析背后的力学机制的用户流程。现在唯一的区别是设置在地下而不是斜坡上，并增加了模型分阶段的功能。

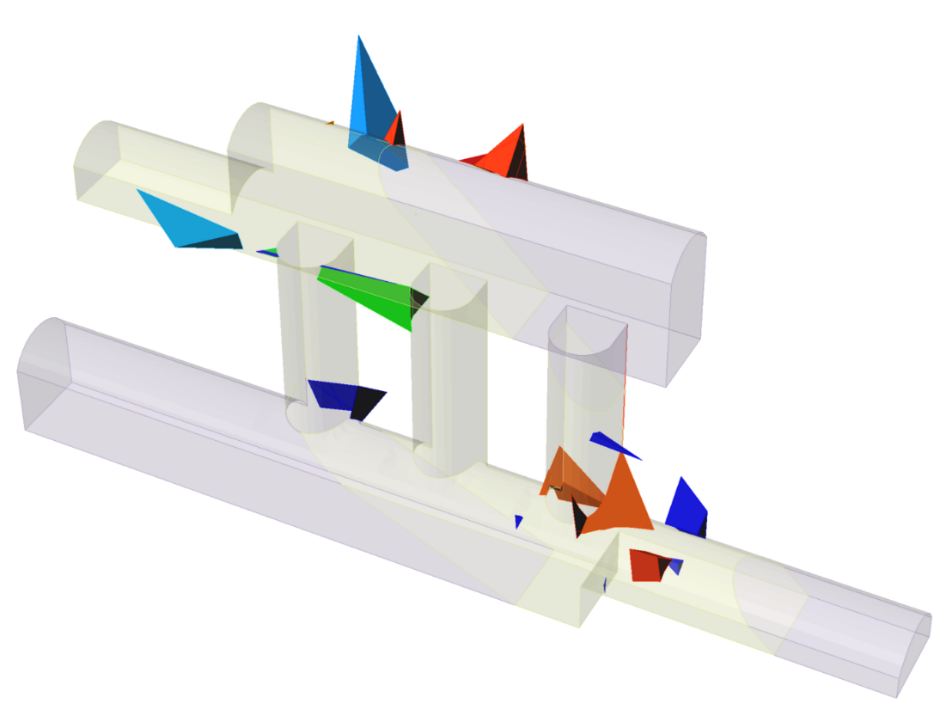

图地下矿山的全局块体稳定性评估
常见问题解答：
RocTunnel3与UnWedge有何不同？
这两款产品都使用极限平衡方法来评估地下块体稳定性。然而，关键的区别在于地质结构和几何形状的建模。
UnWedge假设普遍存在节理，是二维的，而RocTunnel3是三维的，利用离散和有限节理。这意味着RocTunnel3可以洞察块体危害的位置，这对于风险缓解和价值工程提供了机会。此外，利用RocTunnel3中的完整3D模型可以明确地模拟地质复杂性、开挖对齐和分阶段施工。
用户可以快速分析随着施工进展，危害和支持需求的变化，RocTunnel3可以导入UnWedge文件，为用户提供了将现有项目扩展到3D的机会。
从RocTunnel3中能得到什么？
-通过确定性安全系数或每个施工阶段块体失效概率的块体不稳定危害图。
-关键块分析和由关键块控制的总失效体积。
-每个施工阶段所需的支护压力和支护深度，以满足用户指定的设计目标。
-使用各种锚杆类型、喷射混凝土和支护压力在分阶段安装中的支护设计。
-与Dips和UnWedge的直接集成。
-可导出的模型、块体几何形状和块体信息。
用RocTunnel3改变您的地下岩石工程
随着现代映射技术和更快速计算的采用，岩土工程行业正在不断发展。RocTunnel3捕捉真实的3D开挖几何形状以及离散节理数据，所有这些都在可行的时限内进行处理和计算。
