岩土工程项目往往横跨多个软件生态：勘察数据来自 CAD 图纸和地质建模软件，稳定性验算又依赖 GeoStudio、Rocscience、PLAXIS 等专业求解器。几何数据在不同软件之间反复转换、容易失真，是行业里长期存在的痛点。
iGeoLab 在几何层面做了系统性的打通：既能作为项目的几何数据中枢，接收来自 CAD 和三维地质建模软件的模型，也能与主流岩土专业软件进行几何/结果的双向交换。本文介绍 iGeoLab 当前已实现的几项几何互通能力。
一、DXF 图纸导入导出：与 CAD 工作流对接

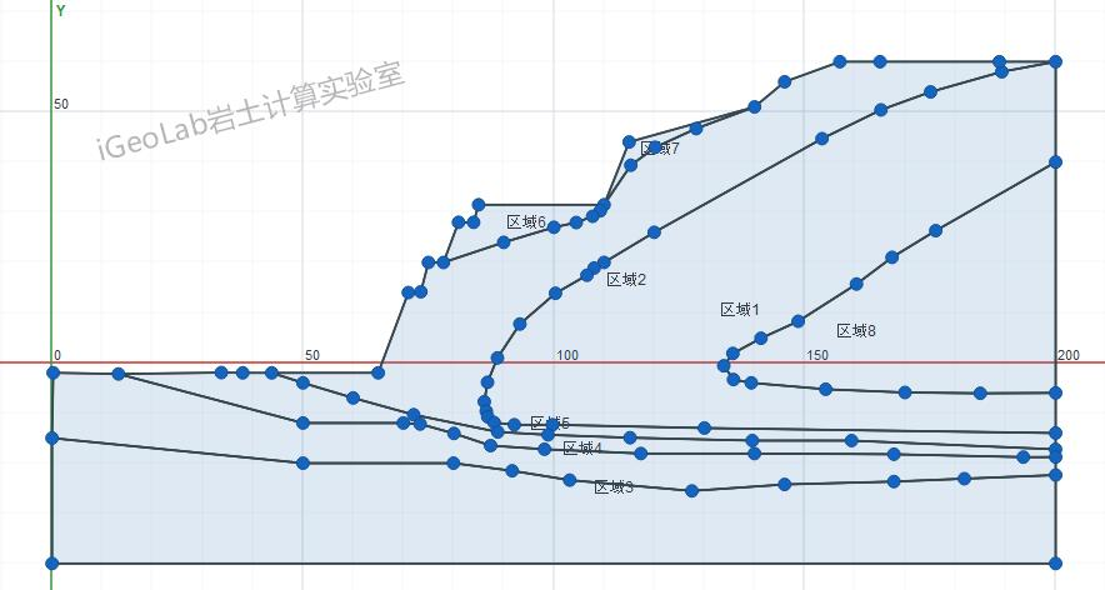

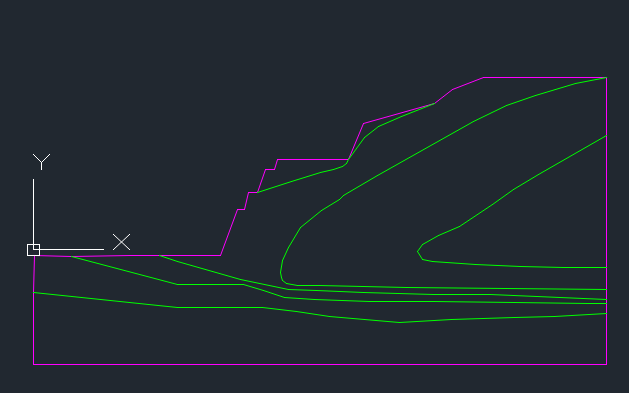

在项目前期，地质剖面、场地边界等信息通常以 CAD 图纸形式存在。iGeoLab 支持 DXF 格式的双向读写，可以直接导入现有 CAD 图纸中的几何线条作为建模基础，也可以将 iGeoLab 中构建的模型导出为 DXF，交给下游的制图或校对流程使用。
导入时，iGeoLab 会解析图纸中的多段线（LWPOLYLINE）、直线（LINE）以及三维多段线（3D POLYLINE），将其转换为内部几何对象；导出时默认采用 DXF R2010 格式，兼容 R2000/R2013，便于对接不同版本的 CAD 软件。
二、Leapfrog 三维地质模型导入

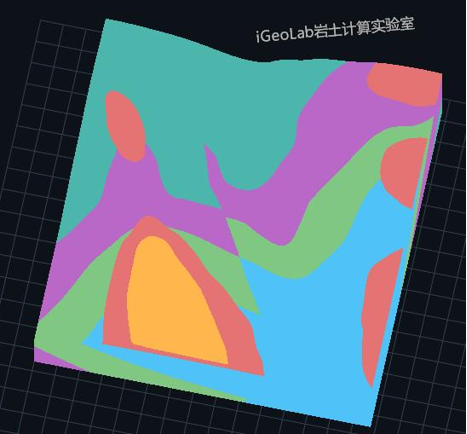

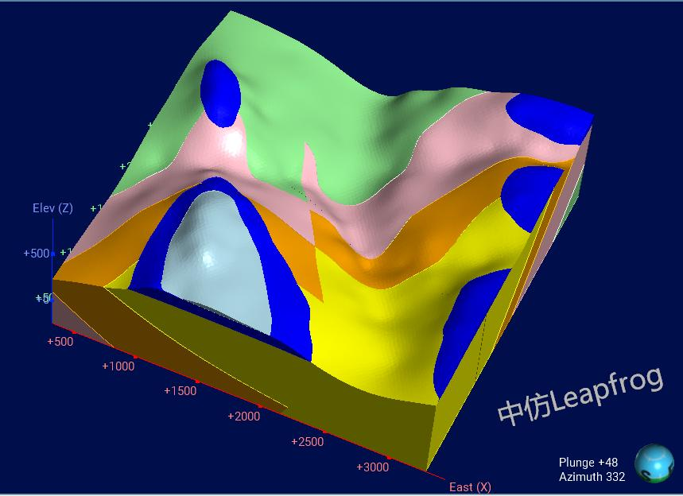

对于已经在 Leapfrog Geo 中完成三维地质建模的项目，iGeoLab 支持通过行业通用的 OMF（Open Mining Format）格式导入其三维地质面模型，将地层、构造面等三角网格曲面直接读入 iGeoLab 场景，避免了地质建模成果与后续分析之间的重复建模。
三、三维模型剖面提取

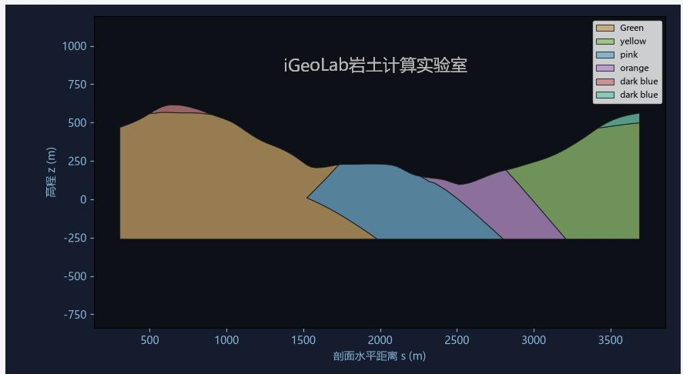

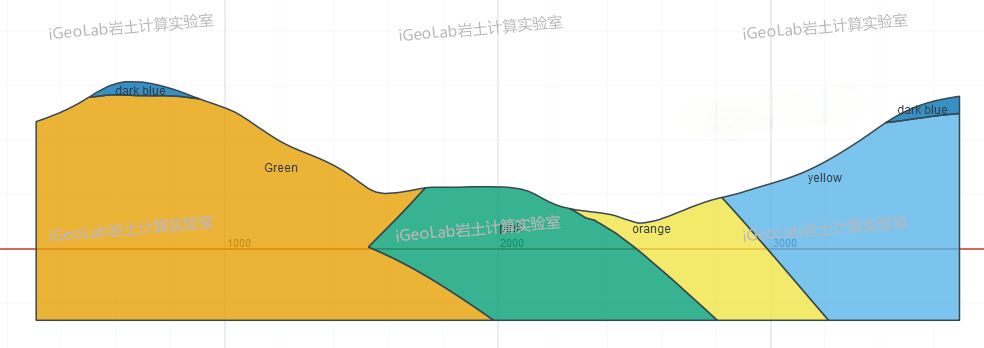

三维地质与工程模型建好之后，实际的稳定性验算、支护设计往往仍需要在二维剖面上进行。iGeoLab 提供三维模型的剖面切割功能：在三维视口中指定一条剖切线（起点、终点），系统即沿竖直平面对三维模型进行切割，自动生成对应的二维剖面，供后续边坡稳定性分析、有限元建模等模块直接使用。
四、与 Rocscience（Slide2）的几何互通

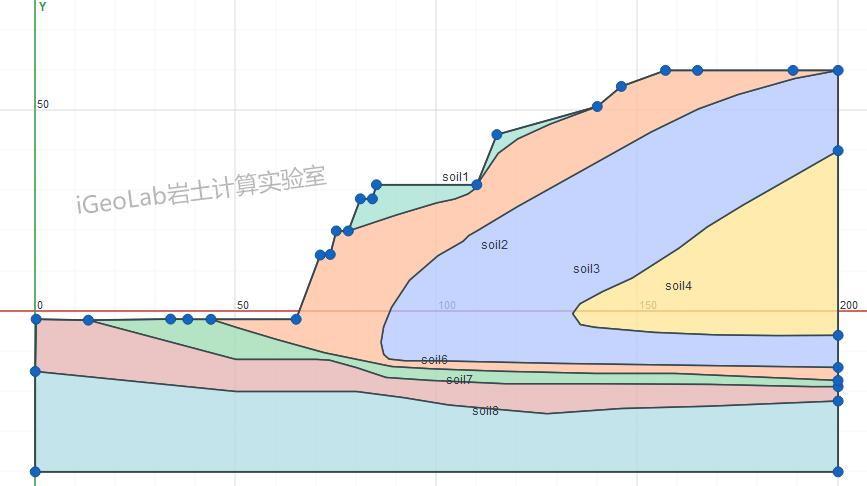

iGeoLab 支持导入 Rocscience Slide2 的工程文件（.sli / .slmd / .slim），解析其中的几何顶点、材料分区、边界条件与地下水位信息，重建为 iGeoLab 内部的工程模型，方便已在 Slide2 中完成的项目迁移到 iGeoLab 中继续分析，或进行多软件对比验证。
五、与 PLAXIS 的几何互通

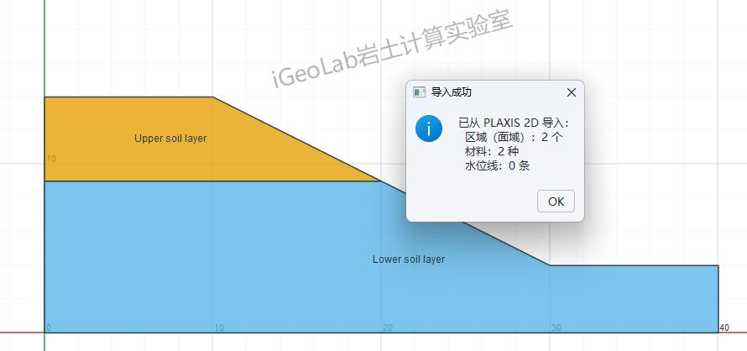

对于使用 PLAXIS 2D 完成建模的项目，iGeoLab 支持解析 PLAXIS 的命令行日志文件（.p2dx / .p2dxlog），从中提取土体分区多边形、摩尔-库伦或 Hoek-Brown 材料参数、地下水位线等信息，重建为 iGeoLab 工程模型。
六、与 GeoStudio 的结果回读

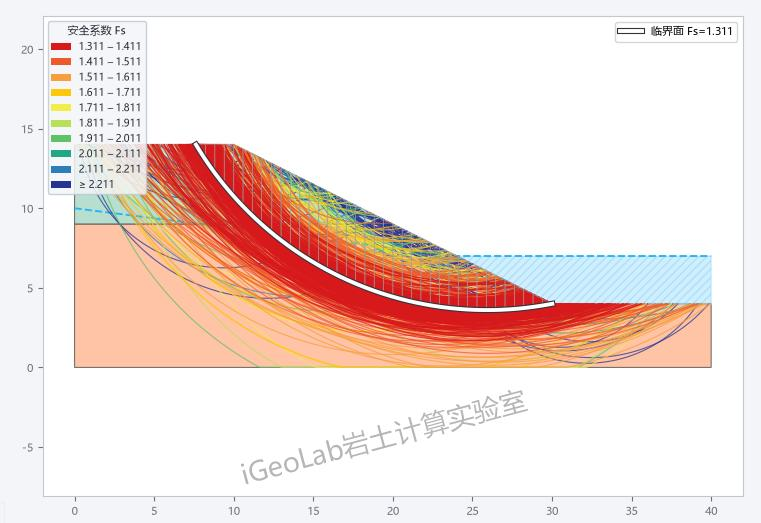

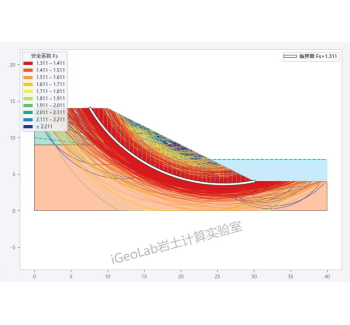

在与 GeoStudio SLOPE/W 的对接中，iGeoLab 除了可以将当前工程导出为 .gsz 文件交给 GeoStudio 求解外，还支持将 GeoStudio 计算完成后导出的结果文件（CSV / XML）回读入 iGeoLab，包括临界安全系数、滑动面形态与孔隙水压力条件等关键结果，便于在 iGeoLab 界面中统一查看、对比多个外部求解器的计算结论。
小结
从 CAD 图纸、三维地质模型，到GeoStudio、 Slide2、PLAXIS 的工程几何，再到 GeoStudio 的计算结果，iGeoLab 正在把分散在不同专业软件里的数据逐步汇聚到统一的工程模型中。对于同时使用多款岩土软件的团队而言，iGeoLab 可以承担起"几何与结果中枢"的角色，减少重复建模、降低数据转换过程中的出错风险。
