一套三维模型，如何支撑资源量估算、采矿设计、边坡分析与地下水模拟？

2026-07-14 10:34:27 iGeo

一套三维模型，如何支撑资源量估算、采矿设计、边坡分析与地下水模拟？

——为什么越来越多国际项目，不再让每个专业重复建模？

一、地下世界只有一个，为什么每个专业却各建一套模型？

无论是矿产资源勘查、露天矿设计、地下采矿、边坡稳定分析，还是地下水模拟、隧道工程与基础设施建设，它们研究和面对的对象始终没有改变——都是同一个地下空间。

岩层的位置不会因为专业不同而发生变化，断层的展布不会因为分析目的不同而改变，矿体的空间形态、含水层的分布以及地质构造之间的关系，也都客观存在于地下世界之中。不同专业关注的重点虽然有所区别，但它们共同依赖的基础信息，本质上都来源于对地下地质条件的认识。

随着钻探、测绘、物探、遥感、激光扫描等技术的发展，现代地质工程已经能够获取远比过去更加丰富的地下数据。这些数据经过统一整理、解释和建模后，可以形成一套完整的三维地质模型，对地下空间进行数字化表达。模型不仅描述了岩性、构造和矿体的空间分布，还能够持续吸收新的勘探数据，不断完善对地下地质条件的认识。

理论上，这样一套模型应该成为整个项目的共同基础。

资源量估算需要依托矿体几何形态和品位分布；采矿设计需要准确了解矿体边界和空间关系；边坡稳定分析需要掌握岩层、断层和结构面的三维几何特征；地下水模拟则需要识别含水层、隔水层及水文地质边界。虽然分析目标不同，但这些工作的基础地质信息高度一致，完全可以来源于同一套三维模型。

然而，在许多实际项目中，我们看到的却是另一种工作方式。

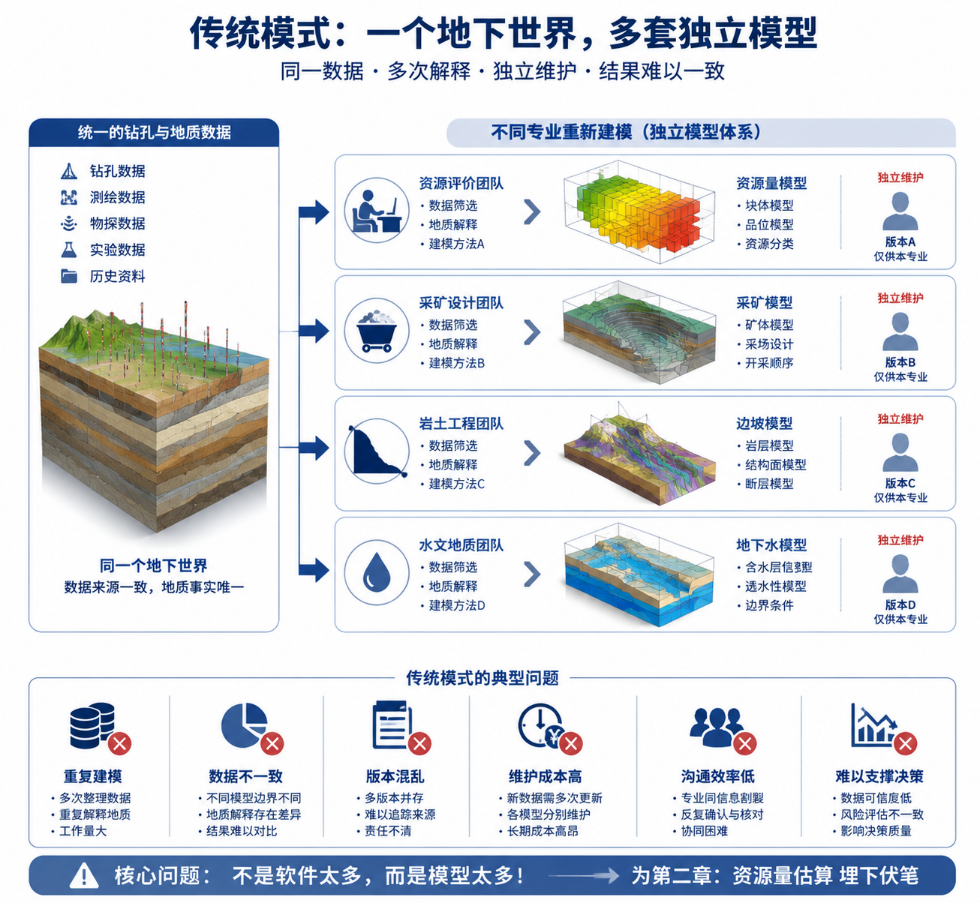

勘查团队完成地质解释后，将成果以图纸、剖面图或模型文件交付给下一环节；资源评价团队根据自己的需求重新整理数据并建立资源模型；采矿设计团队再次进行模型转换和空间解释；岩土工程团队为了开展边坡分析重新建立结构模型；地下水专业又依据相同的数据构建独立的水文地质模型。随着项目推进，同一个地下空间往往会同时存在多套由不同专业维护的模型，每一套模型都有自己的数据来源、解释标准和更新节奏。

这种模式在过去的数据条件和软件环境下具有一定的历史合理性，但随着数字化地质的发展，其局限性正日益显现。一旦新增钻孔、补充勘探成果或修正地质解释，多套模型都需要分别更新，不同专业之间还需要反复核对数据的一致性。模型数量越多，维护成本越高，版本管理越复杂，不同专业之间的信息偏差也越容易累积。

问题的根源，并不在于专业软件越来越多，而在于同一个地下世界，被重复构建成了多个彼此独立的数字模型。

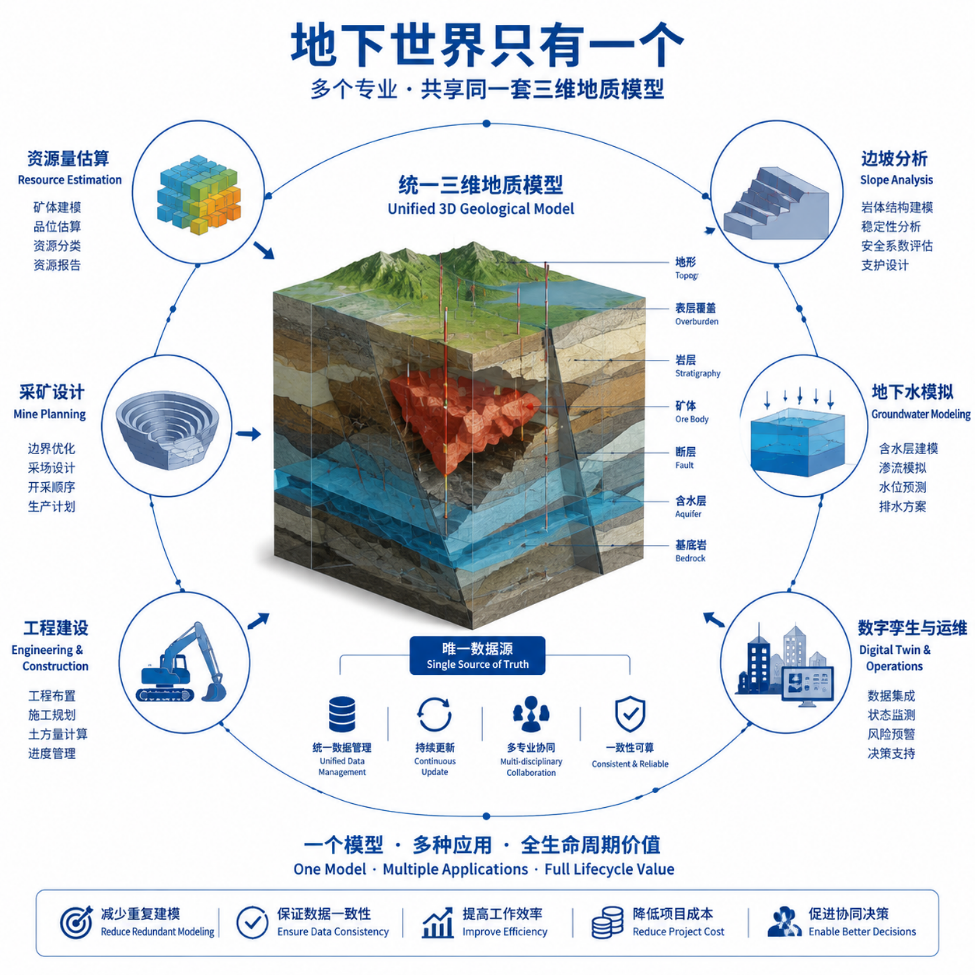

国际数字地质的发展正在逐渐改变这一工作模式。越来越多的矿业企业、工程咨询公司和科研机构开始采用"一个模型、多专业共享（One Model · Multiple Applications）"的工作理念，即建立一套持续更新的三维地质模型，作为资源评价、采矿设计、岩土分析、地下水模拟以及后续数字孪生应用的共同数据基础。不同专业不再重复解释地下空间，而是在统一模型的基础上开展各自的分析与设计，实现模型在工程全生命周期中的持续复用。

这一变化不仅提高了工作效率，更重要的是让整个项目围绕同一套地下事实开展协同工作，使三维地质模型真正从"成果文件"转变为贯穿工程全过程的数据底座。

二、资源量估算，本质上来自三维地质模型

资源量估算是矿业开发过程中最重要的工作之一。矿山投资、可行性研究、采矿设计以及经济评价，都建立在资源量评价的基础之上。无论采用何种估算方法，其目标都是尽可能真实地描述地下矿体的规模、形态、品位及其空间分布，为后续工程决策提供可靠依据。

很多人习惯将资源量估算理解为一项数学计算工作，认为只要完成钻孔取样、实验分析和品位插值，就能够得到最终的资源量结果。然而，从现代三维地质建模的角度来看，真正决定资源量质量的，并不是最后的计算过程，而是对地下地质空间的正确理解与表达。

换句话说，资源量估算的基础不是钻孔，而是三维地质模型。

钻孔只是获取地下信息的离散观测点，每一个钻孔记录的都是地下局部位置的岩性、矿化和品位信息。要将这些有限的数据转化为连续的地下空间认知，必须首先完成矿体解释、岩性划分、构造分析以及矿化边界的建立。这一过程本质上就是三维地质建模。

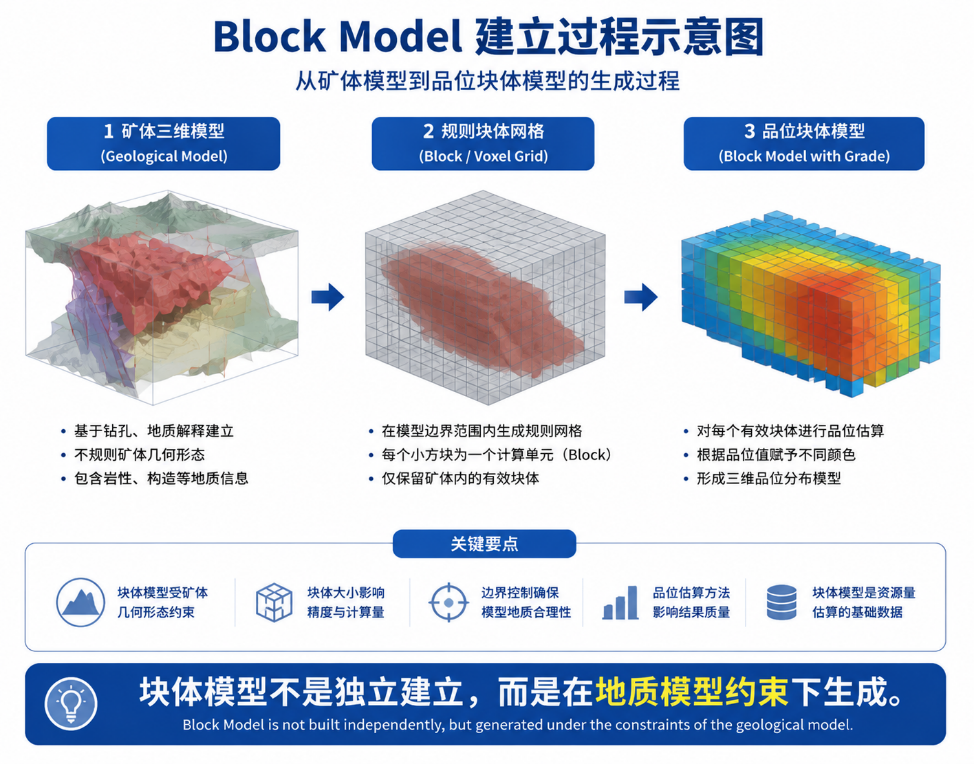

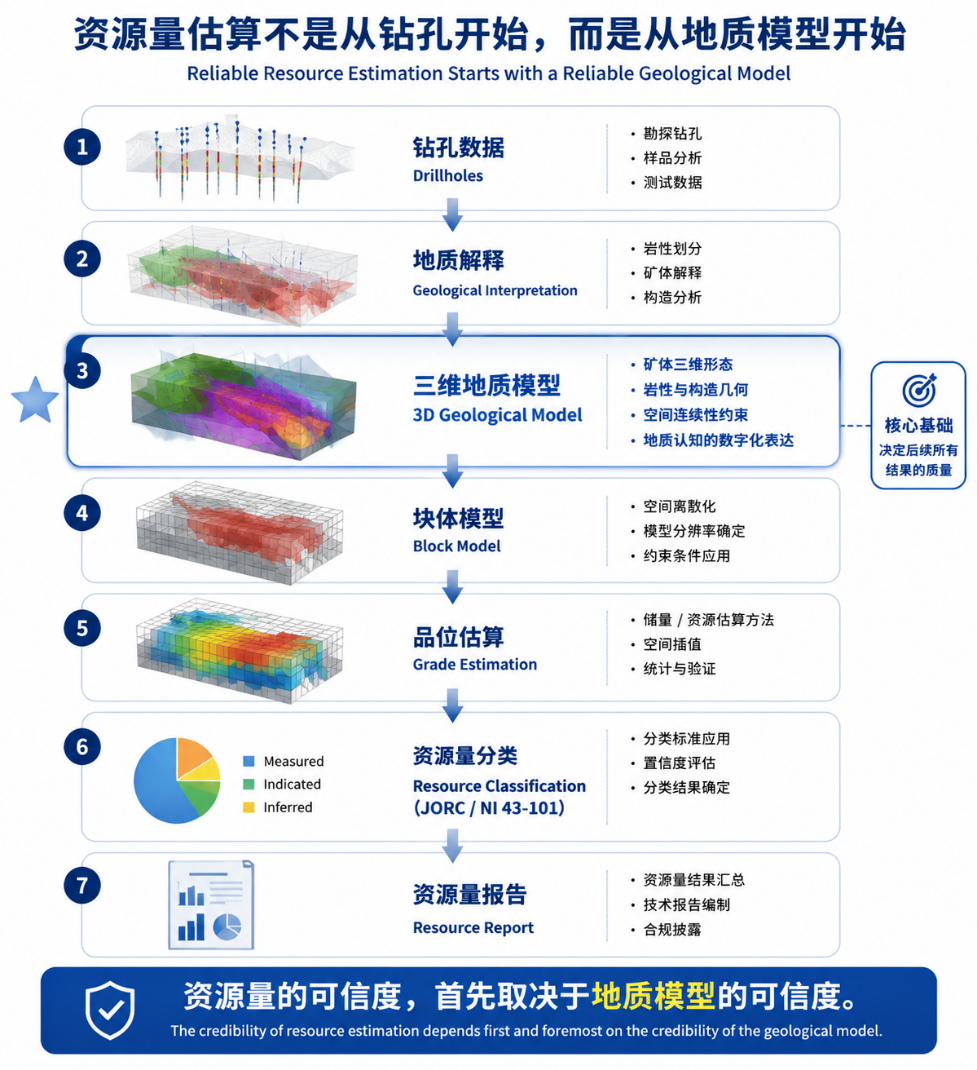

现代资源量评价通常遵循一条较为统一的工作流程：首先利用钻孔、槽探、测绘及其他地质资料建立三维地质模型，对矿体边界、岩性单元和地质构造进行空间解释；随后，在地质模型约束下建立块体模型（Block Model），将地下空间划分为规则或非规则的小单元；最后结合品位插值、统计分析及资源分类标准，形成符合行业规范的资源量成果。

整个过程中，块体模型并不是孤立存在的，而是建立在地质模型提供的空间约束之上。矿体边界如何定义、断层如何切割矿体、不同岩性之间是否连续、矿化范围如何延伸，这些都会直接影响块体模型的建立和最终资源量估算结果。因此，国际矿业界越来越强调一句话：先建立可信的地质模型，再开展资源量估算。

从国际主流软件的发展路径也可以看到这一变化。过去，资源量估算软件更多关注品位插值和统计计算，而近年来，越来越多的软件平台将三维地质建模放在整个资源评价流程的起点。其原因十分明确——只有建立可靠的地质模型，后续的块体建模、品位估算以及资源分类才具有稳定而可信的地质基础。

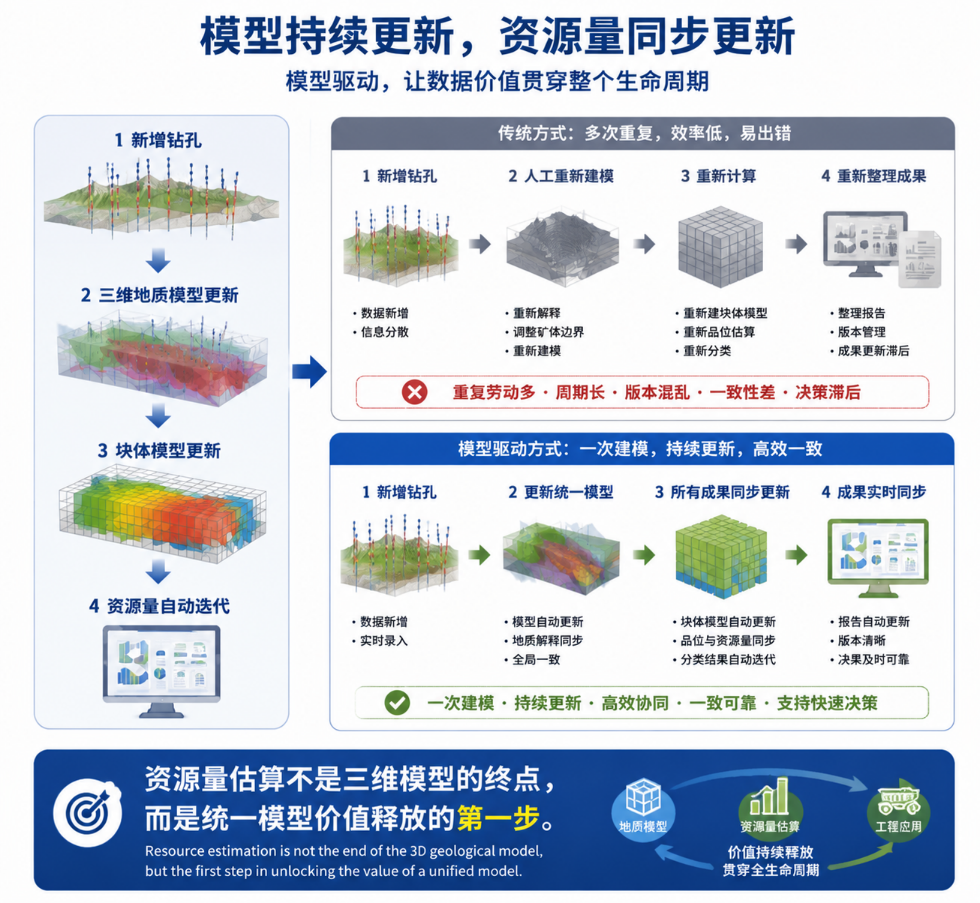

更重要的是，三维模型不仅提高了资源量估算的准确性，也改变了资源评价的工作方式。当新增钻孔、补充采样或修正地质解释时，传统流程往往需要重新调整矿体边界、重新建立块体模型并再次开展资源量计算。而在模型驱动的工作流中，这些变化首先反映在统一的三维地质模型中，随后块体模型、品位模型及资源量结果可以基于更新后的模型同步迭代，使资源评价过程更加连续、高效，也更容易保持不同阶段成果之间的一致性。

这种"模型先行"的理念，正在成为国际资源评价的发展趋势。地质模型不再只是资源量估算之前的一项准备工作，而是整个资源评价体系的核心数据基础。资源量报告、储量计算以及后续矿山开发方案，都建立在同一套持续更新的三维地质模型之上。

这也意味着，资源量估算并不是三维地质模型的终点，而只是模型价值释放的第一个环节。当统一模型建立之后，它不仅能够支撑资源评价，还可以继续服务于采矿设计、边坡稳定分析、地下水模拟以及矿山运营管理，实现"一次建模、多专业共享"的工程应用模式。

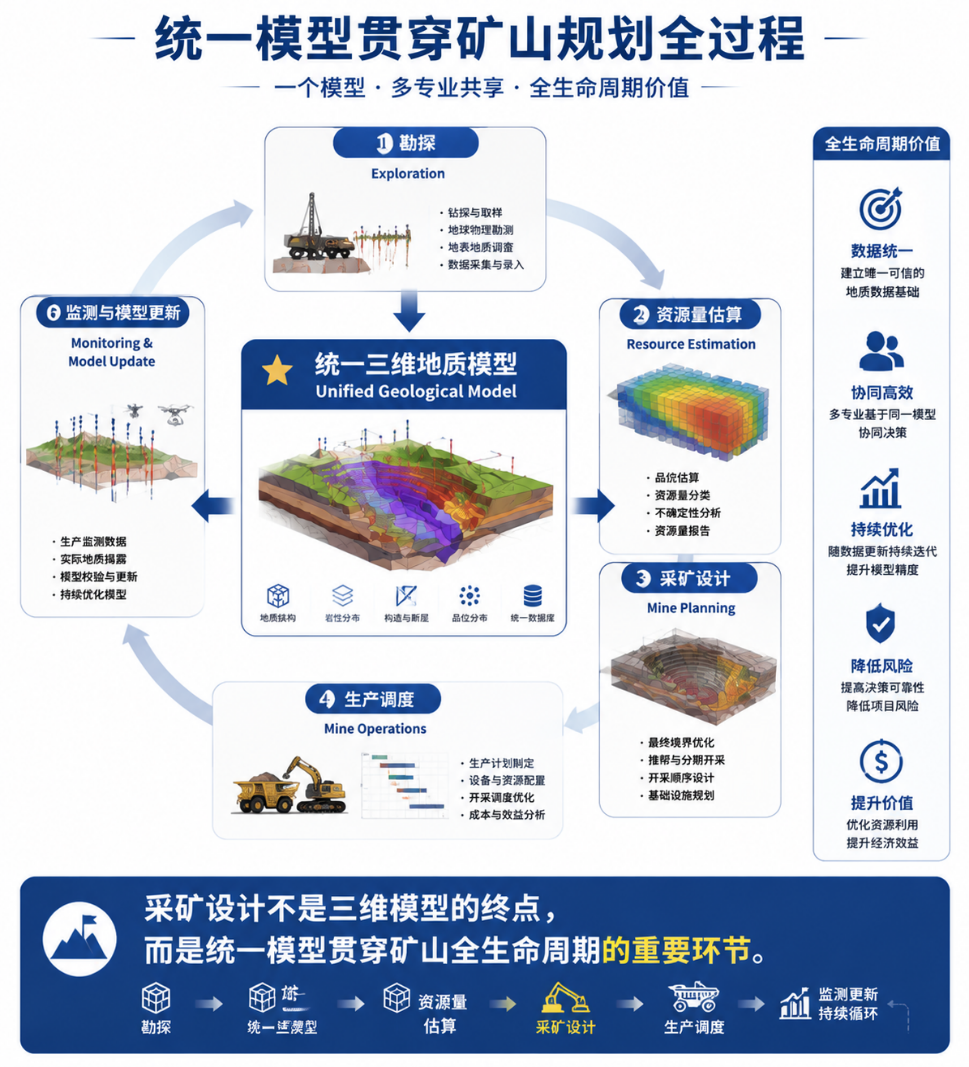

三、采矿设计，本质上是在三维地质模型上进行工程决策

完成资源量估算后，三维地质模型并没有结束它的使命，而是进入工程应用的下一阶段——采矿设计。

从露天矿境界优化到地下矿采场布置，从开采顺序安排到生产计划制定，现代采矿工程几乎所有关键决策，都建立在对地下矿体空间形态的准确理解之上。换句话说，采矿设计并不是在二维图纸上绘制开采方案，而是在三维地质模型所描述的地下空间中，对矿体进行科学、合理的工程规划。

过去，采矿设计通常以资源量报告、矿体剖面图和工程图纸作为主要依据。设计人员根据已有成果重新建立矿体模型，再开展境界优化、采场布置和生产计划等工作。这种模式在数字化程度较低的时代具有一定的合理性，但随着矿山规模不断扩大、工程条件日益复杂，其不足也逐渐显现。资源评价与采矿设计之间往往存在模型转换和重复解释，不同阶段形成的模型难以保持一致，一旦地质认识发生变化，设计成果也需要重新调整。

现代数字矿山的发展正在改变这一工作方式。

越来越多的国际矿业企业开始将统一的三维地质模型作为整个采矿设计流程的数据基础。资源评价阶段建立的矿体几何形态、岩性分布、断层结构以及品位模型，不再停留于资源量报告，而是直接进入采矿设计环节，成为境界优化、采场设计和生产计划的重要依据。

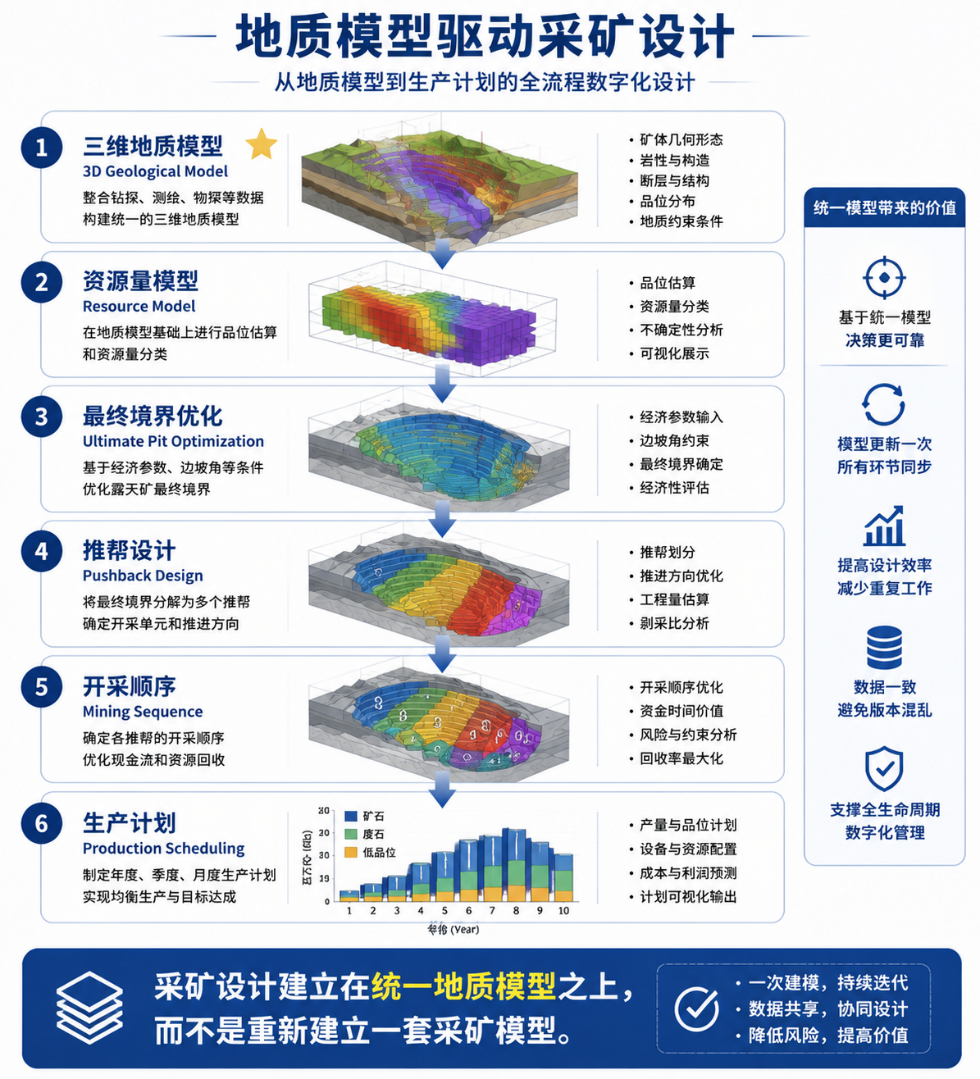

以露天矿开发为例，最终境界（Ultimate Pit）的确定，需要综合矿体空间位置、品位分布、岩体条件、边坡角以及经济参数等多方面因素。如果矿体边界发生变化，最终境界也会随之调整；随后，推帮设计（Pushback Design）、开采分期开采（Mining Phases）以及生产计划（Production Scheduling）都会受到影响。这意味着，采矿设计并不是一个独立的过程，而是持续依赖统一三维模型进行迭代优化。

地下矿山同样如此。采场（Stope）的位置、尺寸、回采顺序以及运输系统布置，都需要建立在准确的矿体模型之上。统一的三维地质模型不仅提供矿体边界，还能够结合断层、围岩和构造信息，为采场稳定性分析、矿柱设计以及开采顺序优化提供可靠的空间基础。

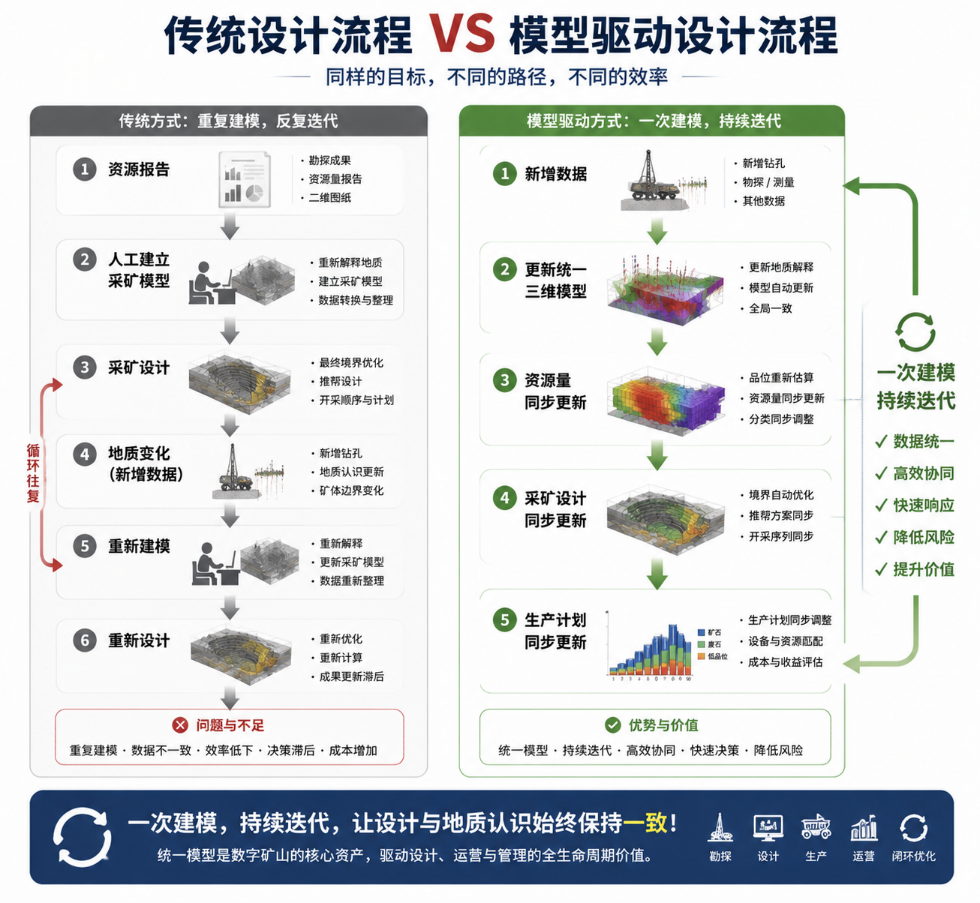

随着模型驱动工作流（Model-Driven Workflow）的逐步普及，采矿设计也正在从"成果驱动"转向"模型驱动"。过去，资源评价完成后交付的是图纸和报告；如今，交付的是能够持续更新的三维地质模型。当新增钻孔、补充勘探资料或修正矿体解释时，统一模型首先完成更新，随后资源量估算、采矿设计乃至后续工程分析都可以基于最新模型同步迭代，而无需各专业重新建立自己的模型。

这种变化不仅提高了设计效率，更重要的是保证了整个项目始终围绕同一套地下事实开展工作。地质解释、资源评价与采矿设计之间不再存在数据割裂和重复转换，模型成为贯穿矿山规划、设计和运营全过程的数字基础设施。

因此，对于现代数字矿山而言，采矿设计并不是三维地质模型之后的独立工作，而是统一模型价值的进一步延伸。当模型能够持续更新、持续共享时，它不仅支撑资源量估算，也能够持续驱动采矿设计、边坡分析、地下水模拟以及后续矿山运营管理，实现真正意义上的One Model · Multiple Applications。

四、三维地质模型，让边坡分析回归真实地下世界

边坡稳定分析贯穿于露天矿开采、交通基础设施、水利水电工程以及大型土木工程建设的全过程。无论是矿山最终边坡、高速公路边坡，还是水库坝肩、深基坑和大型边坡工程，其核心目标都是准确评估岩土体在复杂地质条件下的稳定性，为工程设计和风险控制提供科学依据。

过去几十年，边坡分析方法不断发展，从极限平衡法到有限元法、有限差分法，再到离散元法，各类数值分析技术不断提高计算能力，使工程师能够更加精细地分析安全系数、变形特征以及潜在破坏模式。然而，一个常常被忽略的问题是：再先进的计算方法，也无法弥补地质模型本身的不准确。

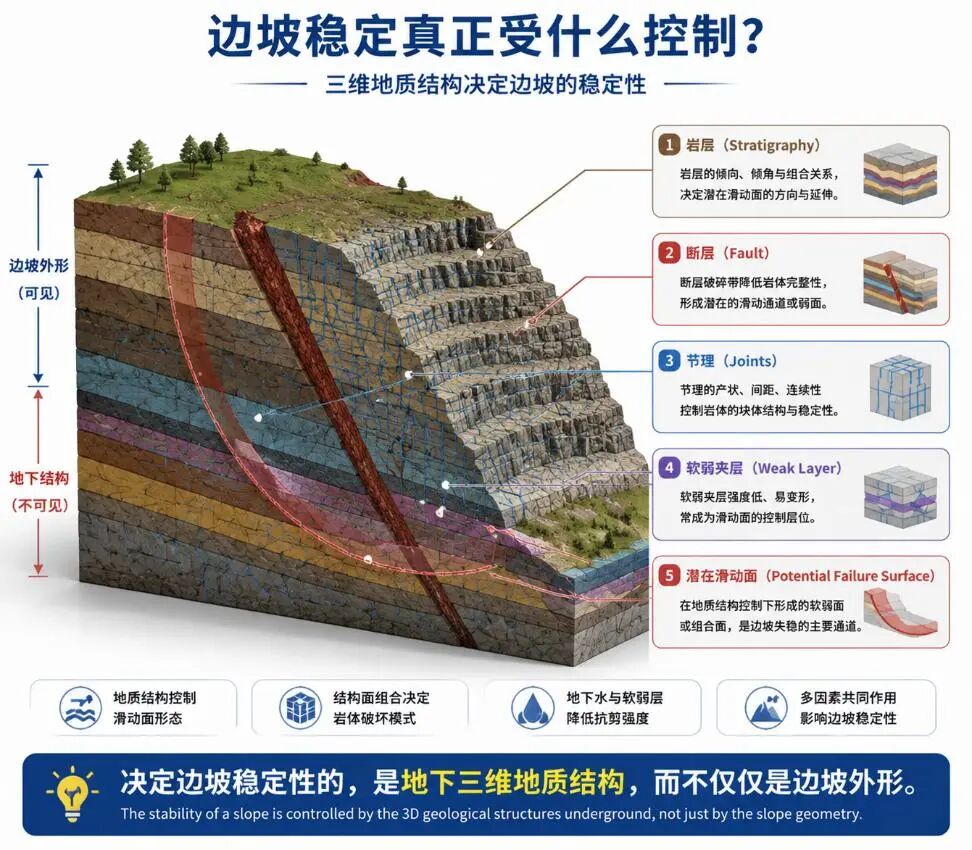

对于边坡工程而言，真正决定稳定性的，往往不是边坡表面的几何形态，而是隐藏在地下的三维地质结构。

岩层的产状决定了滑动面的空间方向，断层和节理控制着岩体的完整性与连续性，软弱夹层可能成为潜在的滑移通道，不同岩性的空间组合又直接影响边坡整体受力特征。这些因素都具有明显的三维空间属性，很难依靠几张二维剖面或局部地质图完整表达。

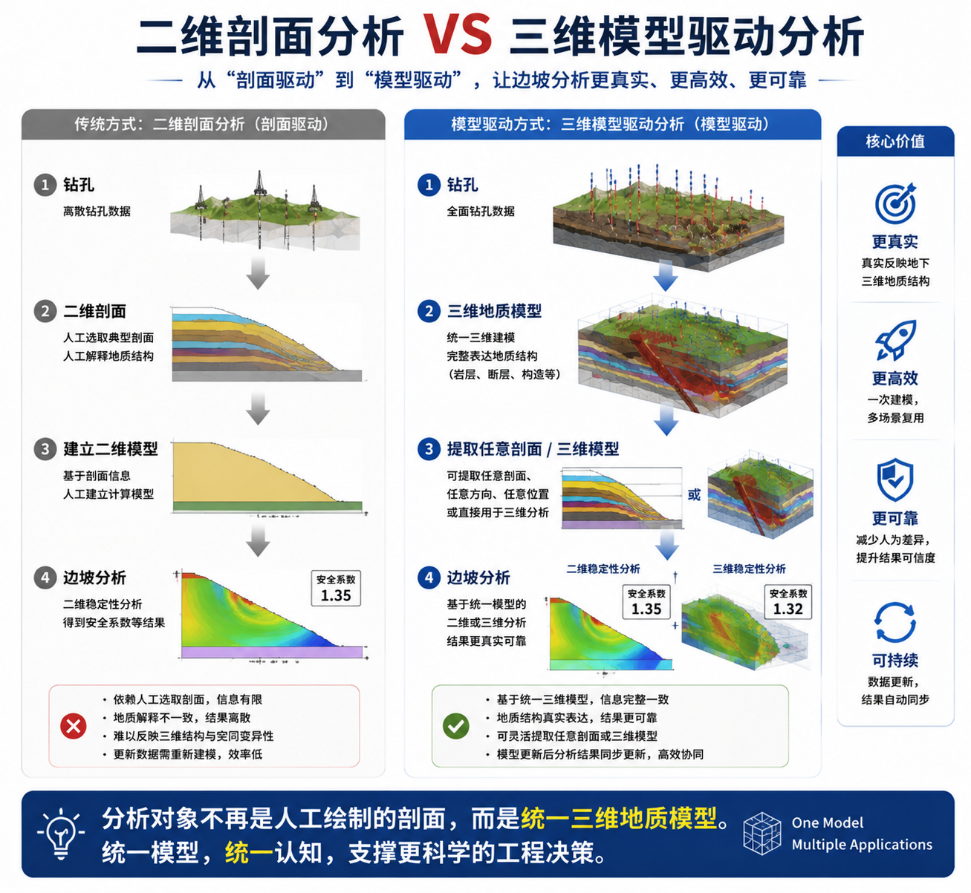

传统边坡分析通常采用"剖面驱动"的工作方式。工程人员根据钻孔资料和工程地质图选择若干典型剖面，建立二维分析模型，再分别开展稳定性计算。这种方式在工程规模较小、地质条件相对简单时能够满足分析需求，但随着大型露天矿、高边坡、水电工程以及复杂山区基础设施建设不断增多，其局限性逐渐显现。不同剖面之间往往采用不同的地质解释，不同专业建立的模型也可能存在差异，一旦新增钻孔或修正断层位置，多个分析模型都需要重新调整，维护成本不断增加。

随着三维地质建模技术的发展，国际工程界正在逐步采用"模型驱动分析"（Model-Driven Analysis）的工作模式。首先建立统一的三维地质模型，对岩层、断层、节理及其他地质构造进行统一解释；随后，根据不同分析需求，从同一模型中提取相应区域或剖面，导入边坡分析软件开展计算。这样不仅保证了所有分析都建立在一致的地质基础之上，也避免了不同专业重复解释地下结构。

这种工作模式带来的价值远不止于提高建模效率。当地质勘探持续推进、新增钻孔不断补充时，更新首先发生在统一的三维模型中，随后边坡分析模型能够快速同步最新的地质解释，设计人员无需重新建立整个计算模型，分析结果也始终保持与最新地质认识一致。这种持续更新的能力，对于大型矿山边坡和长期运营工程尤为重要。

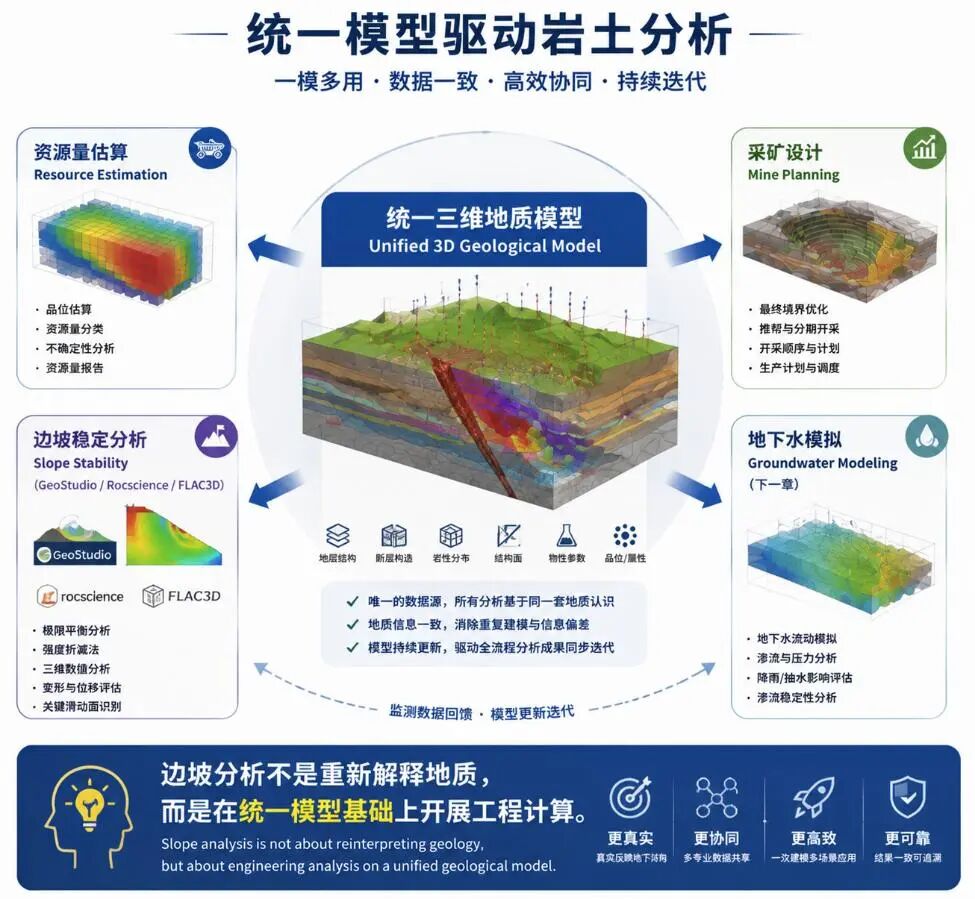

近年来，越来越多的工程单位开始将统一三维地质模型与专业岩土分析平台结合使用。例如，在露天矿和岩土工程中，可将三维地质模型中的岩层界面、断层及结构面信息导入GeoStudio、Rocscience、FLAC3D等专业分析平台，开展稳定性评价、变形分析及工程设计。需要强调的是，这些软件承担的是不同类型的工程分析任务，而三维地质模型始终是整个分析流程共享的数据基础。

这也意味着，边坡分析的核心已经从"建立计算模型"逐渐转向"共享统一模型"。过去，不同专业分别建立自己的分析模型；而今天，越来越多的国际工程项目选择围绕同一套三维地质模型开展工作，让地质解释、采矿设计、岩土分析乃至后续监测始终保持一致。

因此，对于现代数字工程而言，三维地质模型不仅支撑资源量估算和采矿设计，同样也是边坡分析可靠性的基础。只有建立统一、持续更新的地下数字模型，边坡分析才能真正回归对真实地下世界的准确表达，而不是停留在多个独立模型之间反复转换和重复解释。

五、地下水模拟，同样建立在统一三维地质模型之上

在矿山开发、地下工程、水利水电以及城市基础设施建设中，地下水始终是影响工程安全和运行效果的重要因素。地下水不仅关系到矿坑涌水、边坡稳定和基坑安全，还直接影响隧道施工、尾矿库运行以及区域生态环境。因此，地下水模拟已经成为现代工程规划与设计的重要组成部分。

与资源量估算和边坡分析一样，地下水模拟的准确性首先取决于对地下空间的正确认识。

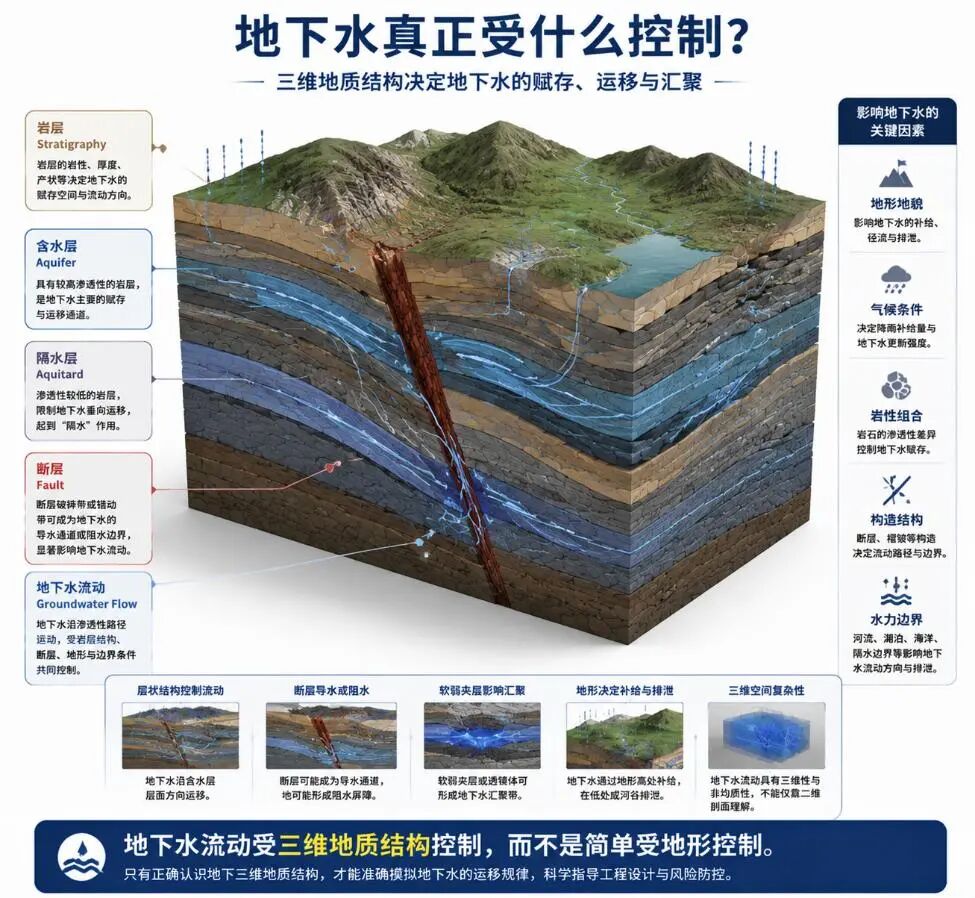

地下水并不是在一个均质空间中流动，而是在复杂的三维地质结构中不断渗流和迁移。不同岩层具有不同的渗透性能，含水层与隔水层共同控制地下水的流动路径，断层、裂隙以及岩体风化带又可能成为地下水的重要导流通道。这些地质因素共同构成了地下水系统的空间边界，也决定了地下水模型是否能够真实反映实际工程条件。

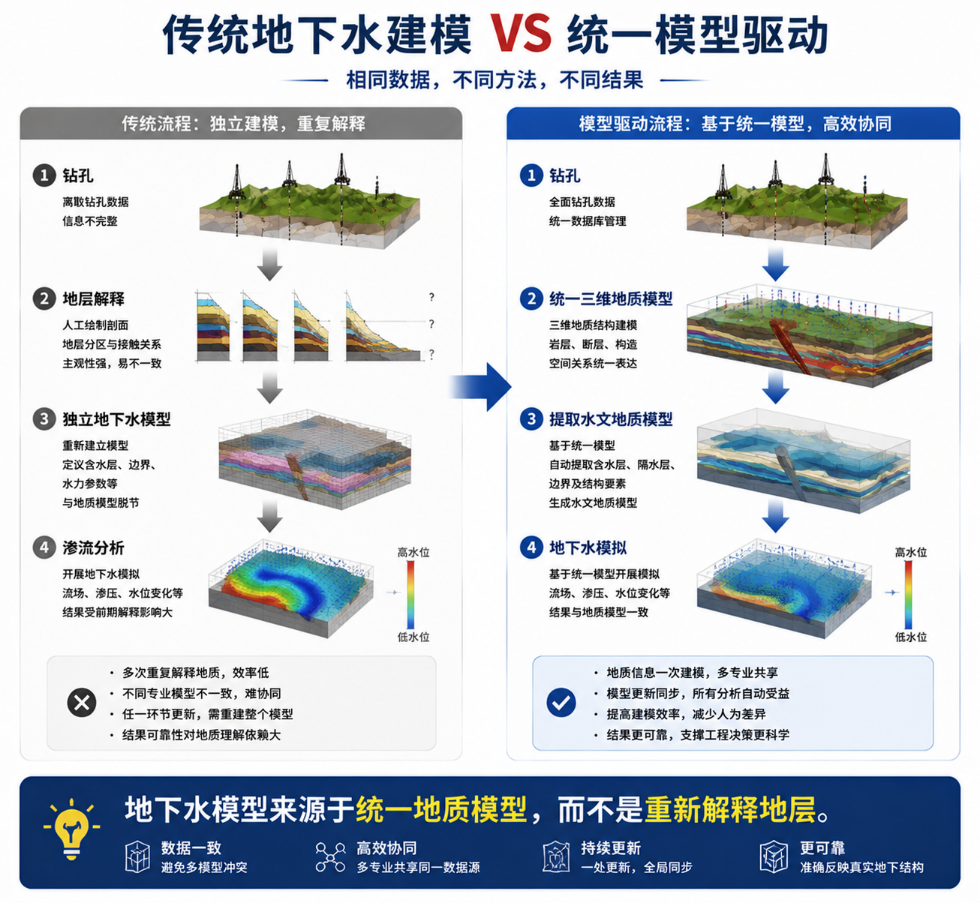

传统地下水模拟通常采用独立建模的工作方式。水文地质工程师根据钻孔资料、地层剖面以及工程地质调查成果，重新建立地下水计算模型，并分别定义含水层、隔水层、边界条件及水力参数。当项目进入新的勘探阶段，或者地质解释发生调整时，地下水模型往往需要重新修改，难以与资源评价、采矿设计和岩土分析保持同步。

随着三维地质建模技术的发展，越来越多的国际工程项目开始采用统一三维地质模型作为地下水模拟的数据基础。岩层界面、断层几何、风化带范围以及含水层空间分布首先在统一模型中完成解释，再将这些地质信息直接用于地下水数值模型的建立。这样不仅减少了重复建模工作，也保证了地下水模拟与其他专业始终建立在一致的地质认识之上。

更重要的是，地下水模型并不是一个孤立的分析模型，而是整个工程数字模型的重要组成部分。当新增钻孔揭示新的地层信息，或者施工过程中发现新的断层、裂隙和地下水通道时，首先更新的是统一三维地质模型。随后，地下水模拟、边坡分析、采矿设计乃至资源评价都可以共享最新的地质解释，实现模型在不同专业之间的持续协同，而不需要各专业分别维护自己的数据体系。

这一工作模式也反映了国际数字工程的发展方向。越来越多的项目正在从"专业建模"转向"模型共享"，从"一次性交付成果"转向"持续更新模型"。统一的三维地质模型不再只是地质部门的成果，而成为整个工程生命周期共同维护的数据底座。

对于地下水专业而言，这意味着工程师关注的重点已经不再是重新绘制地层和边界，而是在统一模型基础上建立更加符合实际的水文地质分析模型，把更多精力投入到渗流规律分析、工程风险评估以及排水方案优化等高价值工作中。

因此，地下水模拟并不是统一三维地质模型之外的一项独立工作，而是模型价值在水文地质领域的进一步延伸。当资源评价、采矿设计、边坡分析和地下水模拟都建立在同一套持续更新的三维地质模型之上时，一个真正贯穿工程全生命周期的数字地质工作流也就逐渐形成。

六、什么国际越来越强调开放生态（Open Ecosystem）？

随着数字地质和数字工程的发展，一个越来越明显的趋势正在形成：工程项目使用的软件越来越多，而不是越来越少。

一个大型矿山项目通常需要完成地质建模、资源量估算、采矿设计、边坡稳定分析、地下水模拟、施工组织、监测预警以及运营管理等多项工作。不同专业面对的问题、采用的理论方法以及分析目标各不相同，因此也逐渐形成了各自成熟的专业软件体系。

例如，地质建模关注地下空间结构的表达；资源评价侧重矿体品位和资源分类；采矿设计强调境界优化、采场规划和生产计划；岩土工程更加关注稳定性分析和变形预测；地下水专业则需要建立渗流模型，分析地下水运动规律。这些工作虽然服务于同一个工程项目，但所采用的分析方法和技术体系并不相同。

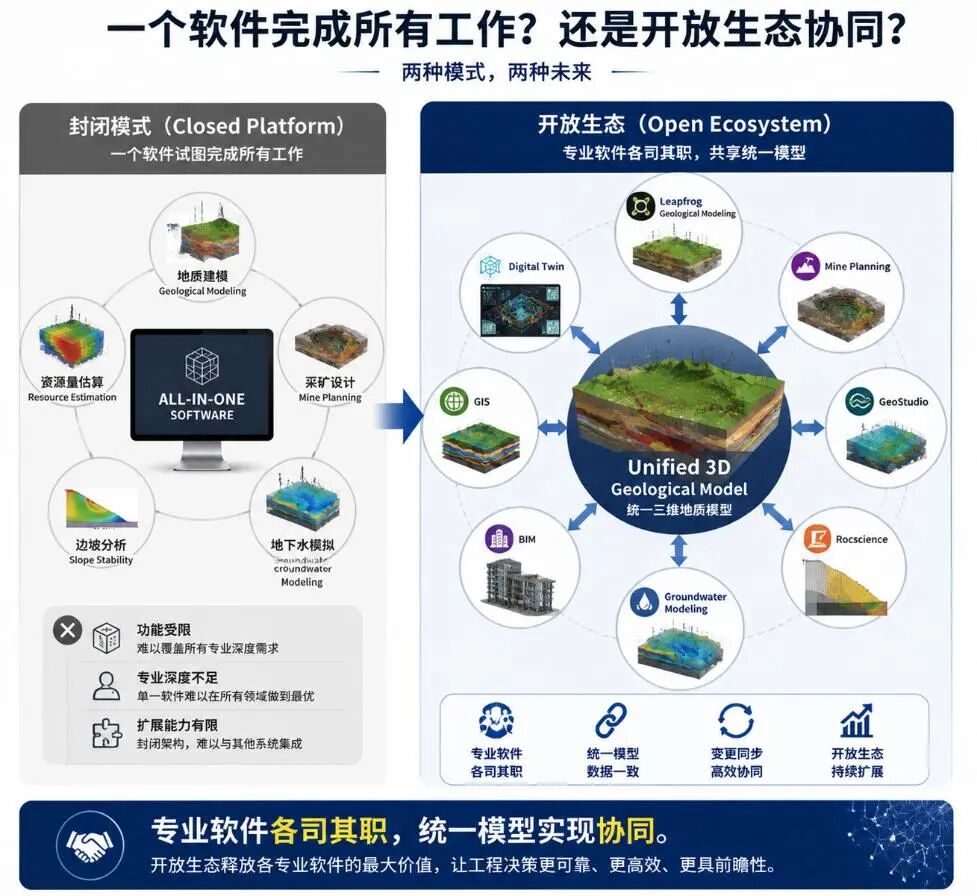

因此，国际数字工程的发展方向并不是寻找一个能够完成所有工作的"万能软件"，而是充分发挥专业软件各自的优势，通过统一的数据体系实现高效协同。

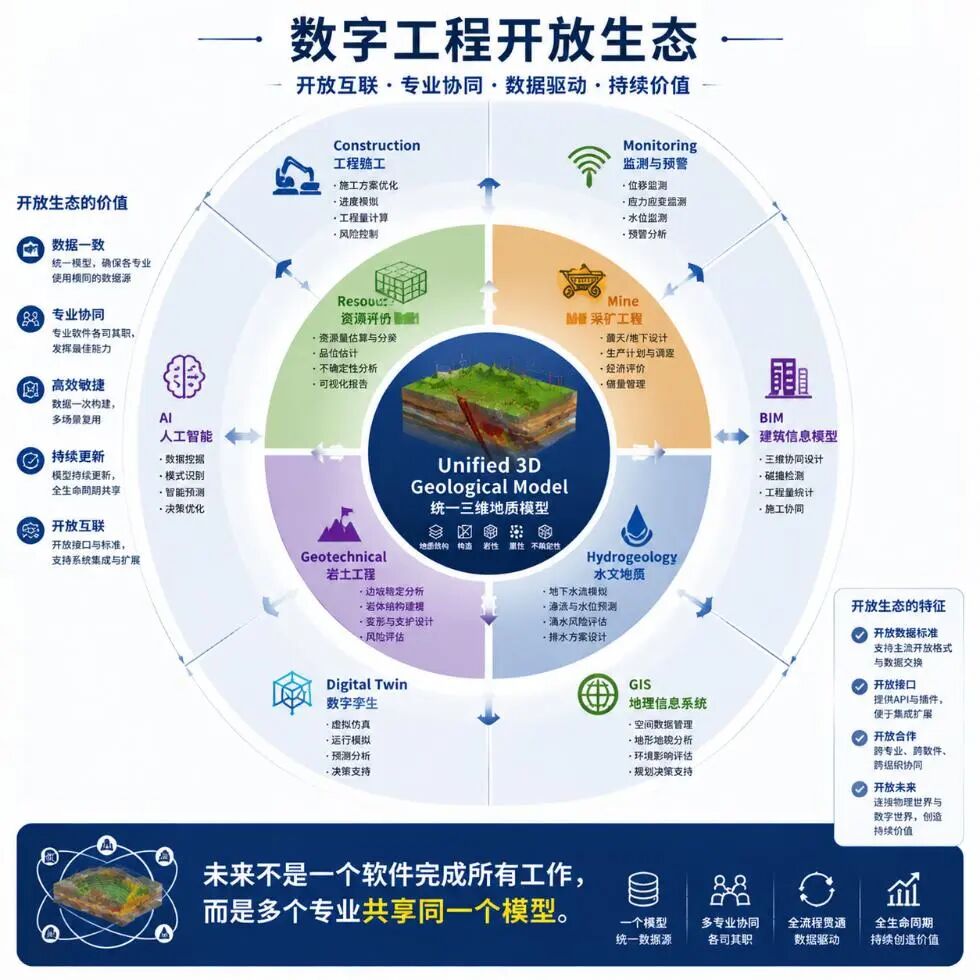

这一理念被越来越多的国际工程企业概括为开放生态（Open Ecosystem）。

开放生态强调的是数据互联，而不是软件替代。不同专业的软件继续承担各自最擅长的分析任务，但所有专业共享统一的数据来源，避免同一份地质资料在不同平台之间被重复解释、重复建模和重复维护。

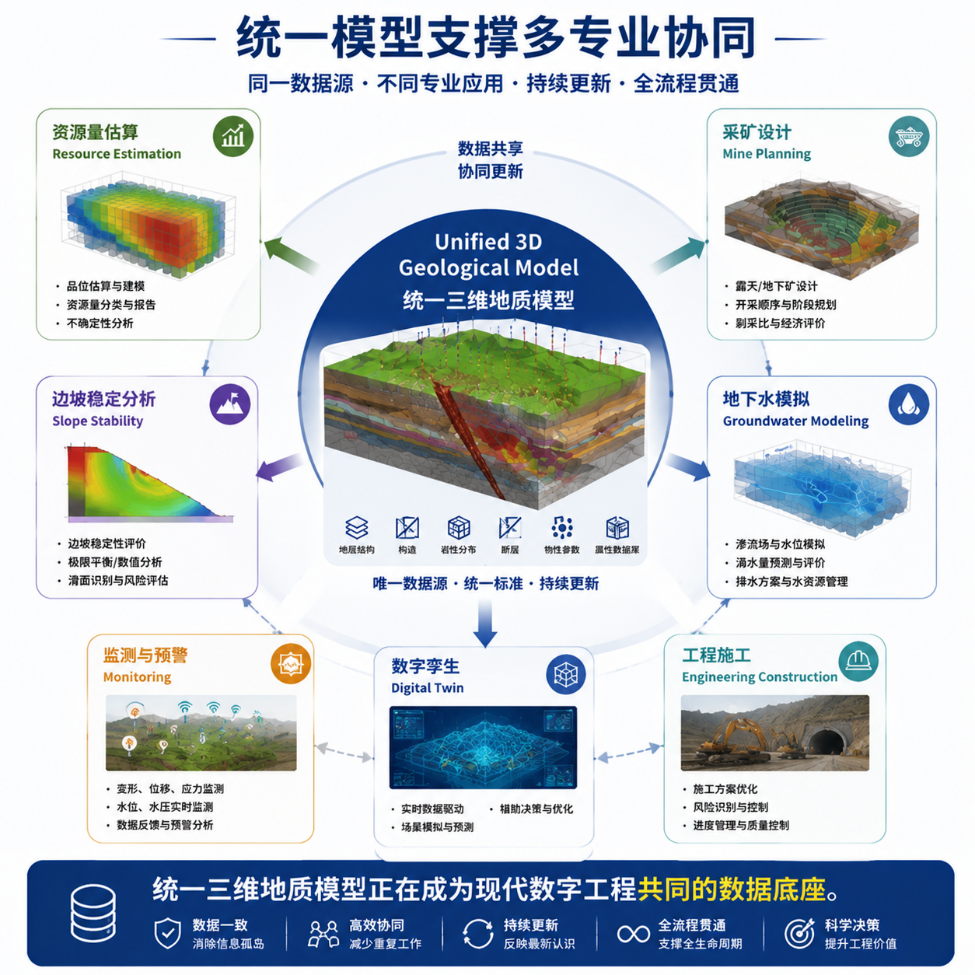

在现代数字地质工作流中，统一三维地质模型正是连接这一开放生态的核心。

地质建模完成后，统一模型可以支撑资源量估算；资源评价成果可以继续用于采矿设计；岩层、断层和结构面信息能够直接服务于边坡稳定分析；含水层和隔水层信息又可以进入地下水模拟。整个过程中，各专业的软件虽然不同，但共享的是同一套地下地质认识。

这种协同方式不仅提高了工程效率，更重要的是保证了整个项目的数据一致性。当新增钻孔、补充勘探成果或修正地质解释时，只需要更新统一的三维地质模型，相关专业便能够基于最新数据继续开展分析，而不需要分别维护多个独立模型。

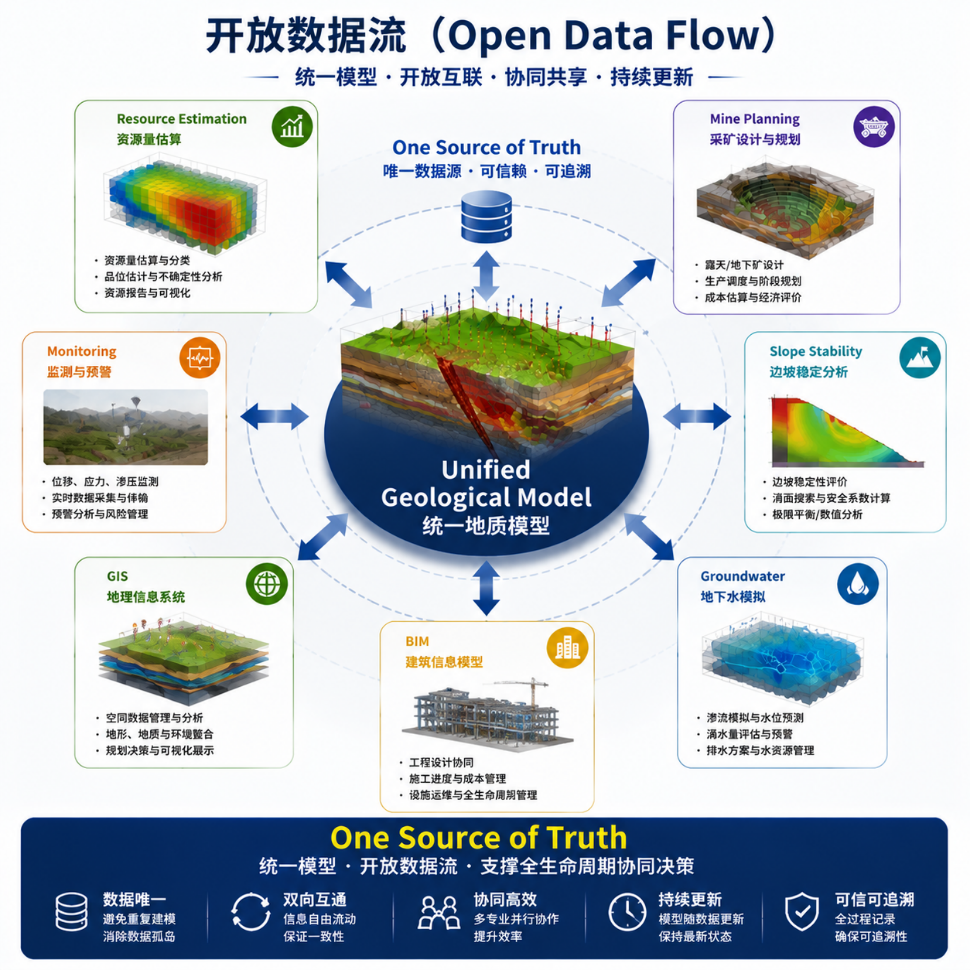

近年来，开放数据格式的发展进一步推动了这一趋势。越来越多的软件平台支持开放的数据交换方式，使三维地质模型能够在不同专业之间顺畅流转，而不是局限于某一个软件环境之中。统一的数据标准和开放的数据接口，使模型真正成为整个工程生命周期共享的数据资产，而不是某一专业独占的成果文件。

在这一发展背景下，Seequent构建的数字地质生态也遵循相同的理念。Leapfrog承担统一三维地质建模与持续更新的任务，而不同专业的软件则围绕同一模型开展资源评价、采矿设计、岩土分析、地下水模拟及后续工程应用。模型始终作为共享的数据基础存在，而不是在不同专业之间反复复制和重建。

值得注意的是，这种开放协同不仅发生在Seequent产品体系内部。在实际工程项目中，统一三维地质模型还可以与矿业设计平台、岩土分析软件、BIM平台、GIS系统以及数字孪生平台进行数据交换，支持跨专业、跨软件、跨阶段的协同工作。这也是近年来国际大型矿业集团、工程咨询公司和基础设施项目普遍采用的发展方向。

从这个意义上讲，开放生态并不是软件数量的增加，而是工程数据组织方式的改变。过去，各专业分别维护自己的模型；今天，越来越多的项目选择共同维护一套持续更新的三维地质模型，让模型成为所有专业之间沟通与协同的共同语言。

因此，现代数字工程真正需要的，并不是一个包揽所有工作的软件平台，而是一套能够连接多个专业、贯穿工程全生命周期的统一模型。这正是开放生态不断发展的核心价值，也是数字地质未来的重要方向。

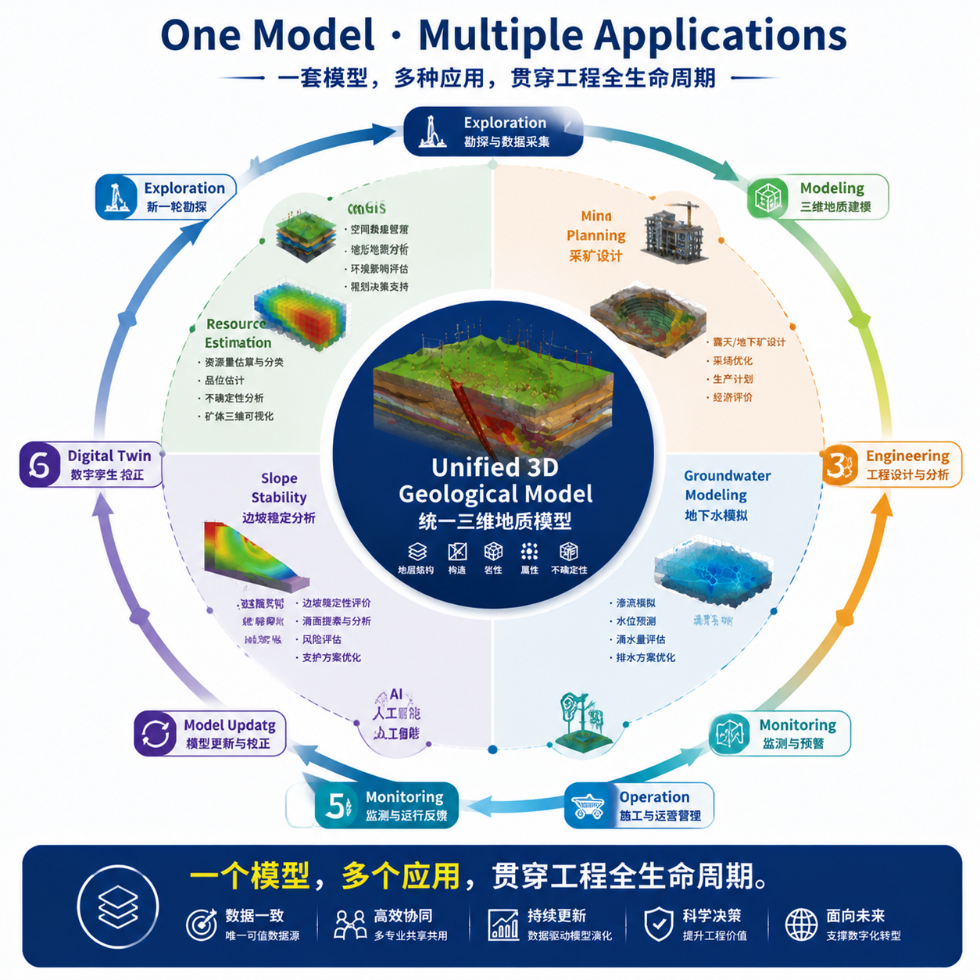

七、One Model · Multiple Applications——统一模型正在成为现代数字工程的数据底座

回顾现代地质工程的发展历程可以发现，一个重要的变化正在发生。

过去，三维地质模型更多被视为某一阶段工作的成果，用于完成矿体解释、资源量估算或工程设计之后便进入归档阶段。模型服务于一次任务，也往往随着项目阶段结束而停止更新。不同专业围绕各自的工作目标分别建立模型，数据不断复制、转换和重建，同一个地下世界在不同软件、不同团队之间形成了多个版本。

而今天，越来越多的国际工程项目正在改变这种工作方式。

三维地质模型不再只是阶段性成果，而成为贯穿项目全生命周期的数字基础设施。资源量估算、采矿设计、边坡分析、地下水模拟、施工管理以及后续监测，都建立在同一套持续更新的模型之上。随着新的钻探资料、监测数据和工程信息不断加入，模型也同步演进，并持续支撑后续各专业开展分析和决策。

这种变化意味着，模型真正的价值已经不再局限于"建立一个三维模型"，而在于建立一个能够长期维护、持续更新、跨专业共享的数据底座。

从这个角度来看，资源量估算、采矿设计、岩土分析和地下水模拟并不是彼此独立的业务流程，而是统一模型在不同专业中的价值体现。每一个专业都围绕同一套地下事实开展工作，每一次模型更新都会同步影响后续分析成果，每一个新的工程阶段也都能够继承前一阶段积累的数据和认知。这种连续性，正是现代数字工程区别于传统工作模式的重要特征。

国际数字地质的发展趋势也印证了这一方向。越来越多的矿业企业、工程咨询机构和基础设施建设单位，正在从"成果交付"转向"模型交付"，从"专业建模"转向"模型共享"，从"一次建模"转向"持续更新"。模型逐渐成为连接勘探、设计、施工、运营和监测的共同语言，为不同专业之间的协同提供统一的数据基础。

对于企业而言，这种工作方式带来的价值不仅体现在减少重复建模、提高协同效率，更体现在工程决策质量的提升。当所有专业共享同一套三维地质模型时，资源评价、工程设计和风险分析都建立在一致的地质认识之上，项目能够更快响应新的勘探成果，也能够更加从容地应对复杂工程条件带来的变化。

因此，未来数字地质的发展方向，并不是建立越来越多的模型，而是让一个模型创造越来越多的价值。

这正是现代数字工程不断强调的理念：

One Model · Multiple Applications

一个模型，不只是服务一个专业，而是支撑资源评价、采矿设计、岩土工程、水文地质以及数字化运营等多个应用场景；一个模型，不只是服务某一个阶段，而是贯穿工程规划、建设、运营和持续优化的全过程。

当地质模型真正成为所有专业共同维护的数据底座时，数字地质的价值才会得到真正释放。
