在Rocscience-RS2中利用微观力学建模研究岩石残余应力

2025-05-26 13:54:36 iGeo
概述

残余应力是指岩石内部锁定的微观应力。在近期的岩石工程研究中，这一现象尚未被广泛探讨。然而，残余应力可能是理解裂纹行为、开挖稳定性和原位应力测量的关键因素。在建模中忽略残余应力可能导致对变形和失稳风险的低估。
一项新研究利用Rocscience-RS2的微观力学建模工具来模拟岩石中的残余应力效应。研究人员模拟了残余应力场，并分析了其对受压裂纹闭合、应力重分布和开挖稳定性的影响。研究结果表明，将残余应力纳入岩土工程分析具有重要意义。本文将重点介绍RS2在该研究中的贡献，完整研究及相关图示请参阅M. Trzop和A.G. Corkum的原始研究论文。
地质背景
岩石中的残余应力可由岩浆冷却、重结晶和应力作用下的胶结等地质过程形成。与玻璃、金属等工程材料相比，岩石因其复杂的矿物成分和地质历史而表现出高度非均匀的应力分布。这些应力可以在岩石中存在数百万年之久。
尽管残余应力对岩石材料的影响重大，但由于测量和数值建模的复杂性，它在岩土工程领域的研究相对较少。
研究挑战
传统的岩石力学模型通常假设应力条件完全由外部载荷决定，而忽略了预先存在的残余应力场，这导致了多个建模挑战：

  • 裂纹行为：在压缩试验中，裂纹往往在达到峰值应力之前闭合，而现有模型通常需要预定义裂纹才能模拟这一现象。

  • 应力重分布：开挖或钻孔过程中，残余应力可能导致意外的破裂，影响岩石的稳定性和力学特性。

研究方案

研究团队利用RS2进行微观力学建模，构建基于Voronoi颗粒结构的模型，以更准确地描述岩石的微观结构。

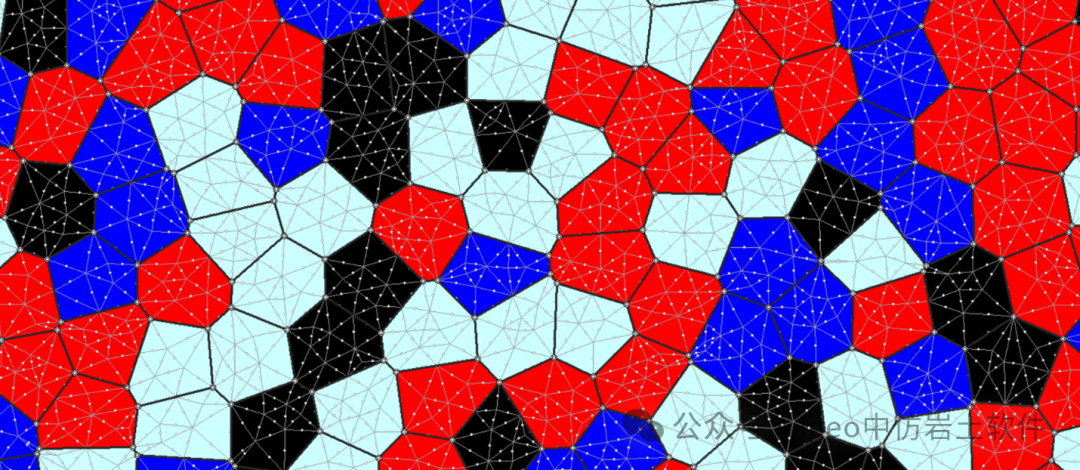

图 在RS2中建模的Voronoi颗粒结构示例，其中浅蓝色为石英，黑色为黑云母，红色为钾长石，深蓝色为斜长石

关键模拟场景

  • 裂纹闭合的压缩试验：分析残余应力如何影响早期应力-应变行为。

  • 微裂纹的形成与扩展：研究残余应力的重分布是否会生成新的裂纹或扩展已有裂纹。

  • 受拉作用下的切槽扩展：观察残余应力是否影响裂纹增长速率。

  • 开挖引起的变形：评估残余应力的释放如何影响隧道稳定性和钻孔应力重分布。

这些模拟的目的是判断残余应力是否显著影响岩石行为，以及如果在工程模型中忽略残余应力是否会导致错误的预测。

研究结果
RS2模拟表明，残余应力对岩石力学行为具有可测量的影响：

  • 在压缩试验中，考虑残余应力的模型表现出更大的裂纹闭合应变，这表明即使在施加外部载荷前，微裂纹已经处于张开状态。

  • 应力重分布影响微裂纹的形成与扩展，特别是在受拉区，残余压应力会延缓裂纹扩展。

  • 在开挖模拟中，忽略残余应力会低估隧道边界附近的变形量，从而影响支护系统的设计。

  • 原位应力测量可能因残余应力而失真。例如，标准的超钻孔法（Overcoring）通常假设应力重分布完全由外部载荷引起，但RS2模型显示，残余应力可能导致应力测量误差。

结论

残余应力对岩石行为的影响是真实且可测量的。如果在工程模型中忽略它，可能会导致：

  • 应力-应变数据误判

  • 意外的裂纹扩展

  • 低估开挖变形

  • 原位应力测量误差

借助RS2，研究人员能够模拟这些效应，并更清晰地理解残余应力如何影响岩石行为。将残余应力纳入建模流程，可以提高开挖设计的可靠性、优化应力测量技术，并构建更准确的岩土工程模型。

常见问题解答
1.什么是岩石中的残余应力？为什么它在岩土工程中很重要？
岩石中的残余应力是指在没有外部载荷的情况下，由地质过程（如结晶、变质作用和长期应力变化）形成的内应力。这些内部力会影响岩石在开挖和加载下的行为。
对岩土工程师来说，残余应力影响稳定性、变形和破坏模式。忽略它可能导致对岩体行为的错误预测，从而影响开挖安全、隧道稳定性和原位应力测量。正确认识残余应力的作用有助于优化模型并改进工程设计。
2.残余应力如何影响岩石的力学行为？
残余应力会改变岩石的变形、破裂和应力分布。它可能会保持微裂纹张开或压缩矿物颗粒，使岩石表现出比实际更强或更弱的力学特性。
在工程应用中，残余应力会影响裂纹扩展、开挖变形和原位应力测量。忽视它可能导致意外失稳或对岩石强度的错误评估。将其纳入分析可以确保更可靠的稳定性预测。
3.岩石力学中常见的残余应力测量方法有哪些？

常见的测量方法包括：

  • X射线衍射（XRD）

  • 超钻孔法（Overcoring）

  • 钻孔法（HoleDrilling）

  • 应变释放技术（StrainReliefTechniques）

XRD可提供微观尺度的数据，但仅限于表面分析；超钻孔法和钻孔法可进行原位测量，但需要精确执行以避免误差。工程师通常结合多种方法以获得更全面的测量结果。

4.XRD和超钻孔法如何测量岩石的残余应力？

  • XRD通过分析矿物晶粒的原子间距变化来检测残余应力。当岩石受应力作用时，衍射角度会发生变化，从而揭示内部应变。这种方法精度高，但仅适用于表面分析。

  • 超钻孔法通过钻取带有应变片的岩石样本，观察应力释放后的变形情况，并反向计算原始应力状态。该方法适用于大尺度测量，但需要精准校准。

5.为什么使用RS2进行岩石残余应力的微观力学建模？

RS2提供了强大的连续介质微观力学建模功能，能够模拟：

  • 应力重分布

  • 裂纹行为

  • 变形模式

相比传统方法，RS2更准确地描述裂纹闭合、应力重分布，使岩土工程师能够构建更精确的开挖设计和稳定性分析模型。
