Rocscience-RocSlope2实用手册：岩石边坡稳定性分析的6个最佳实践

2025-05-26 13:54:49 iGeo
Rocscience-RocSlope2通过将多种破坏模式整合到一个工具中，简化了岩石边坡稳定性分析。无论您是从SWedge、RocPlane或RocTopple转型，还是已经在使用RocSlope2并希望改进方法，Yalin Dogan（Rocscience应用工程师）支持的这些最佳实践，都能帮助您节省时间，并为任何岩石边坡项目优化支护设计。

1.通过导入现有模型加快工作流程
如果您之前使用过SWedge、RocPlane或RocTopple，不要浪费时间在RocSlope2中重建模型。正确导入现有模型可以确保一致性并节省精力。
具体操作方法：

  • 在RocSlope2中读取现有的SWedge、RocPlane和RocTopple项目文件，以立即生成与原程序相同的几何形状和输入参数。

  • 导入后，检查模型并与之前使用的软件进行对比，确认模型假设已正确转移。

  • 由于RocSlope2的先进假设，如地下水压力建模和锚杆模式应用，导入的模型可能会有细微差异。利用这些功能和假设进行分析。

2.使用立体视图识别关键结构趋势

处理大型数据集时，原始节理测量数据可能令人不知所措。与其手动寻找结构模式，不如使用立体视图直观地解释不连续面与边坡方向的关系。
具体操作方法：

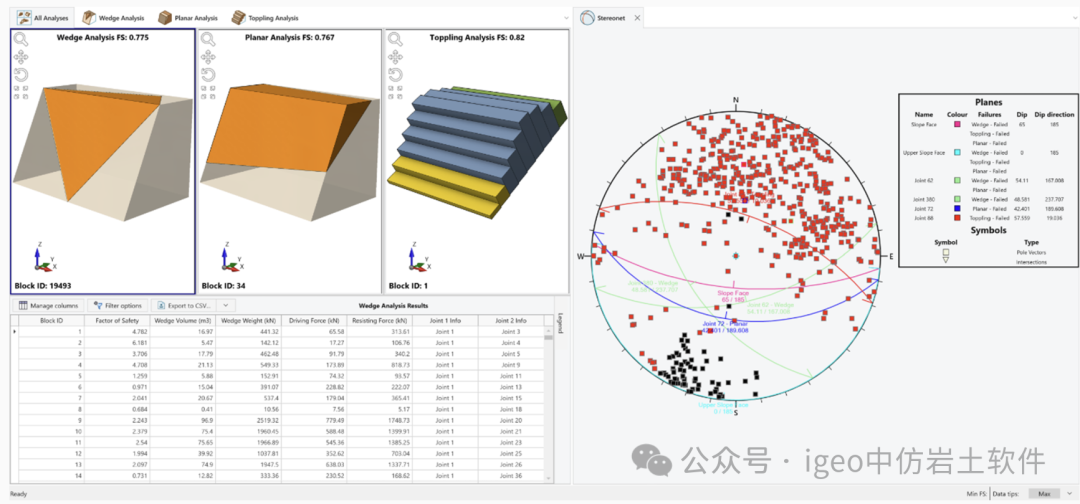

  • 在定义边坡几何形状和节理方向后，转到立体视图查看平面的立体投影，以快速识别可能表明主要破坏模式的聚类模式。

  • 寻找边坡与节理平面的交点，这些交点可能揭示潜在的滑动面。

  • 在细化模型时定期检查立体视图，确保破坏假设得到数据的充分支持。


3.结合水压力改进分析
水对边坡稳定性影响重大，但建模不当可能导致风险过于保守或被低估。不要将水压力视为次要因素，而应将其作为分析的重要组成部分。
具体操作方法：

  • 如果想分析地下水和/或积水对分析的影响，使用灵活的水压力建模选项将水压力添加到模型中。

  • 如果适用，同时使用地下水和积水模型，这样可以同时建模两种压力的综合影响。

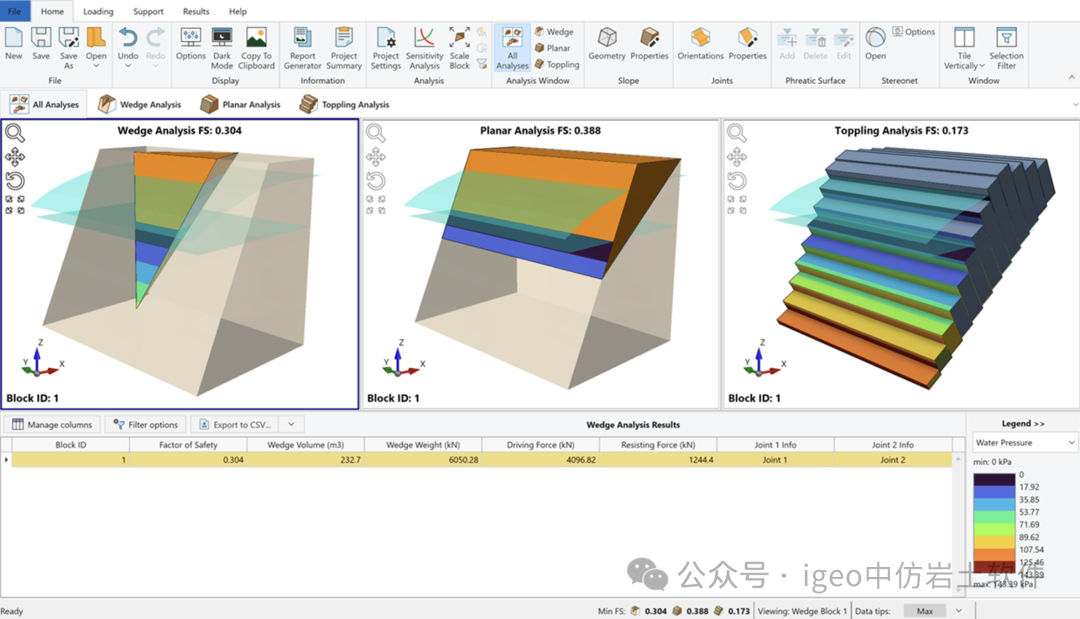

  • 启用“显示水压等值线”以可视化相关节理平面或边坡表面上的水压力分布。

  • 如果等值线显示意外的水压区域，细化地下水假设。


将不同的水位作为敏感性分析进行测试，以了解水文地质条件的变化如何影响稳定性

4.调整块体大小以反映现实世界的稳定性风险
默认情况下，RocSlope2会寻找给定边坡配置和节理方向下可能形成的最大尺寸块体。然而，处理楔形和板状块体稳定性的一个重要方面是，由于节理迹线在边坡表面的分布，可能会形成较小尺寸的块体。
与其使用默认的块体大小，不如根据现场观测或预期条件积极调整块体大小，以分析不同块体大小对块体稳定性和破坏潜力的影响。
具体操作方法：

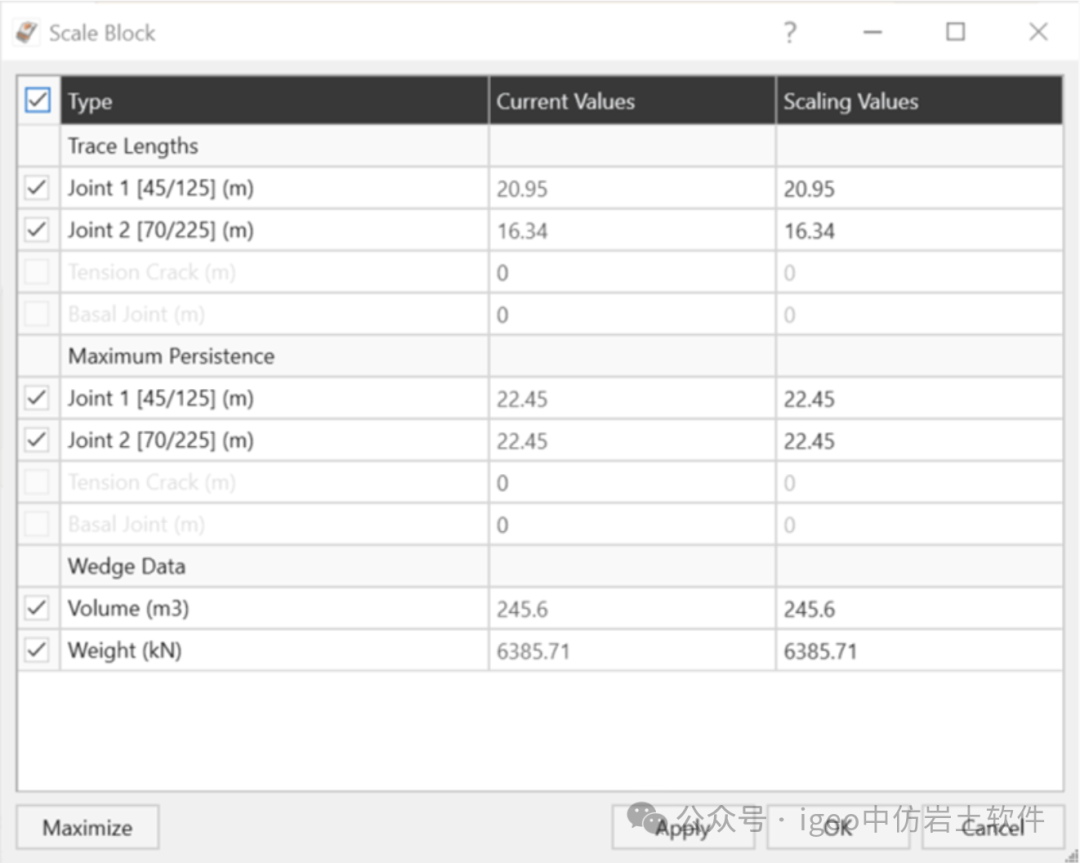

  • 如果有现场测量数据和观测结果，调整块体缩放以匹配测量的迹线长度、节理连续性或块体大小。

  • 如果没有现场数据，测试不同的块体大小以确定哪些块体最容易破坏。利用这些信息细化支护设计——较大的不稳定块体可能需要额外的锚杆或网状加固。


5.筛选掉不必要的破坏模式以保持专注

在分析多种破坏场景时，很容易被过多的数据淹没。与其查看每一种可能的破坏模式或有效块体，不如使用筛选器专注于最相关的部分。
具体操作方法：

  • 选择您希望关注的相关滑动条件和块体破坏模式——是允许楔形块体在两个节理上滑动，仅在节理1上，还是仅在节理2上？还是由于外部力的作用，楔形或板状块体可能会与节理平面失去接触？

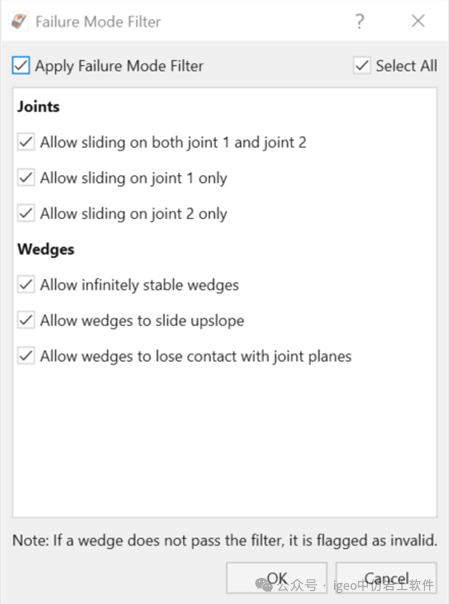

  • 使用破坏模式筛选器排除不符合您特定关注点的结果。

  • 分析完成后，在结果网格面板中筛选查看的块体，以关注在安全系数或块体大小方面更关键的块体。


6.使用敏感性和概率分析了解风险
边坡稳定性不仅仅是单一的确定性结果——您需要了解输入参数的不确定性如何影响安全系数和分析结果。与其依赖单一值输入，使用敏感性和概率分析来考虑现实世界的变异性。

具体操作方法：

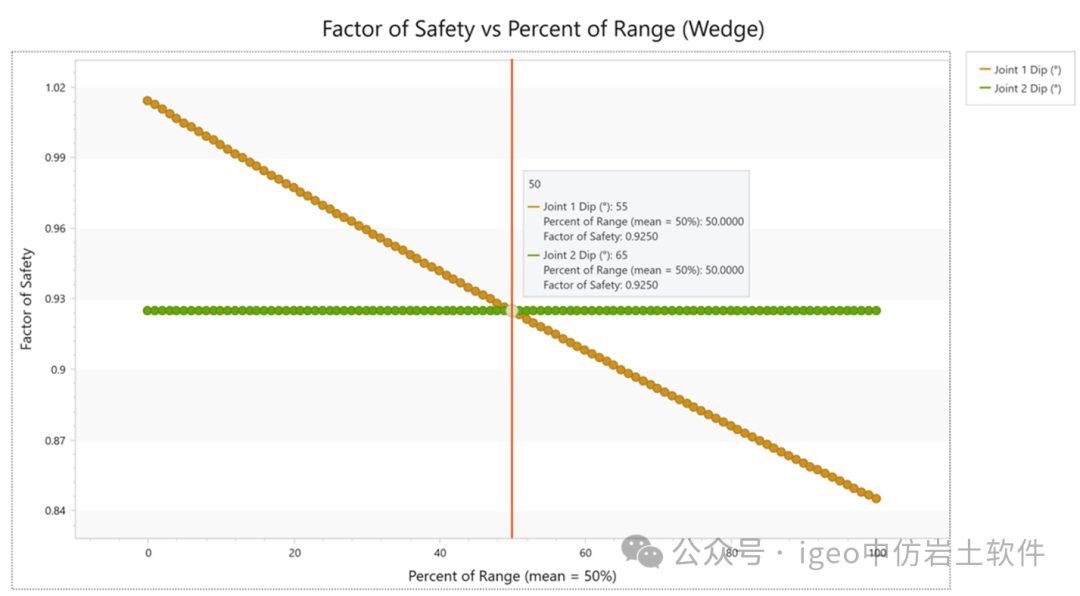

  • 对于敏感性分析：在一系列值中变化选定的模型输入参数，以观察它们对安全系数的影响。系统地调整输入参数（例如，边坡和节理的方向、节理摩擦角、粘聚力），以确定哪些因素对稳定性影响最大。量化风险并确定安全设计裕度——如果参数的微小变化大幅改变安全系数，这表明对特定参数高度敏感，需要更多关注以提高分析的可靠性。

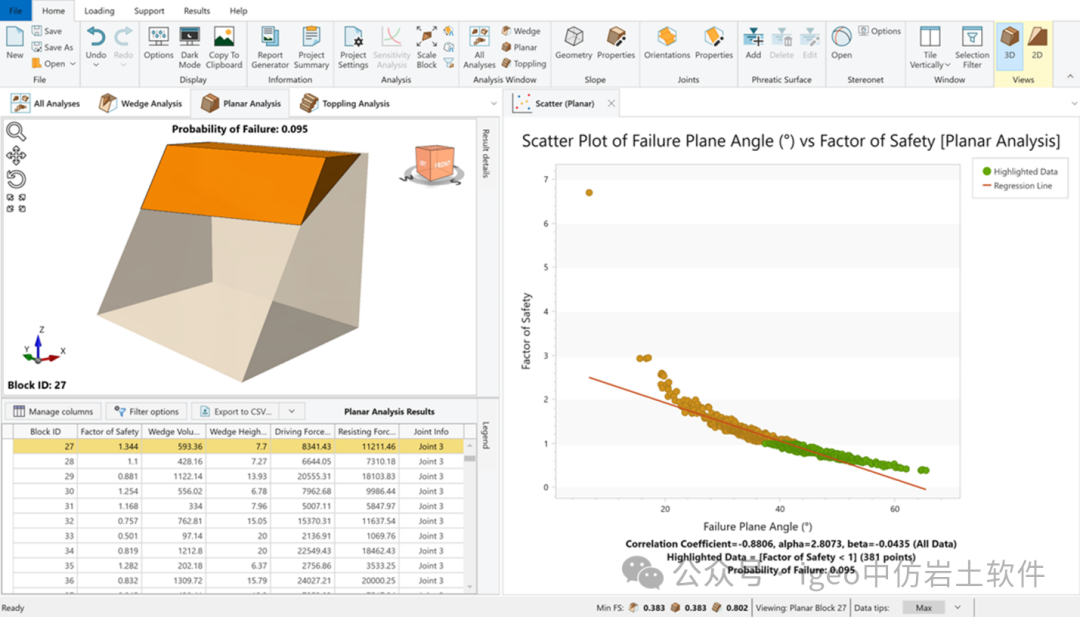

  • 对于概率分析：不要输入单一的确定性值，而是为输入参数（如岩体强度和节理摩擦）定义统计分布，以考虑参数的变异性与不确定性。查看失败结果的概率分布，以了解不安全状况的可能性。利用此分析满足监管安全标准，并确保设计具有足够的风险缓冲。

最终要点：如何在RocSlope2中获得最佳结果实施这些最佳实践，您将开始在岩石边坡稳定性分析中做出更具战略性的数据驱动决策。以下是关键操作的总结：

智能导入模型，避免重复工作并利用高级分析工具。使用立体视图直观解释边坡方向与节理的几何关系。结合现实的水压力，以更好地了解其对稳定性的影响。根据现场测量和观测调整块体大小，以细化破坏风险评估。应用各种筛选器，如破坏模式筛选器或块体结果筛选器，避免不必要的干扰并提高分析效率。运行敏感性和概率分析，考虑输入数据的变异性与不确定性，并满足安全标准。这些步骤将帮助您获得更准确的结果，做出更好的工程决策，并使用RocSlope2优化边坡设计。今天就开始将它们整合到您的工作流程中！
