PLAXIS 3D—通用的岩土工程和岩石力学有限元分析软件
1. 介绍
PLAXIS是一款备受信赖的用户友好的有限元软件包，被岩土工程师全球范围内广泛采用。其可靠的计算能力使其成为处理地质工程问题的首选工具。PLAXIS 3D作为其中的一个版本，不仅提供了强大的有限元分析功能，还具备类似CAD的绘图功能，为地下环境的地质工程项目提供了便捷而高效的分析平台。无论是在开挖、路堤、基础、隧道还是采矿等领域，PLAXIS 3D都能为用户提供准确的变形和稳定性分析，帮助评估岩土工程项目的风险。其应用范围广泛，包括对水库岩土力学的研究，为工程项目提供了全面的技术支持。PLAXIS 3D的使用不仅可以提高工程项目的安全性和可靠性，还可以为工程师们在地质工程领域的工作提供更多的便利和效率。
由于基础设施资产与地下环境密切相关，它们容易受到岩土工程风险的影响。在复杂的岩土工程和岩石力学项目中，通过进行三维变形和稳定性分析，可以减轻风险。采用PLAXIS 3D可以做出安全、成本效益的决策，减少风险。PLAXIS 3D是一种综合解决方案，专为岩土工程、岩石及相关结构的设计与分析而开发，由具有超过50年经验的岩土工程领导者开发。
快速、高效的有限元模型创建
通过绘图工具如拉伸、相交、合并和阵列操作，可以轻松进行全3D有限元建模。利用多个钻孔快速创建地下模型，然后添加结构单元如板材、不连续体、桩和规定的载荷或位移。对于隧道解决方案，设计向导提供了快速创建隧道横截面、加固、隧道衬砌和荷载条件的选项。网格化功能包括自动和手动网格细化、不规则、规则或扫掠网格的自动生成，以及检查网格质量的能力。还可以从CAD文件导入几何形状，或通过使用基于Python的脚本完全自动化模型生成。
对应力和位移的现实评估
在分阶段施工模式中，通过在每个计算阶段中激活或停用土壤/岩石簇和结构单元，准确地模拟施工过程。通过选择塑性、安全和固结分析以及动态或完全耦合的流变分析之间的相关岩土工程分析，执行相关的岩土工程分析。采用各种本构模型，从简单的线性到高度非线性的先进模型，可以准确模拟大多数土壤和岩石类型。经过验证和健壮的计算程序确保计算收敛，并为最常见或复杂的模型提供准确的结果，在沉降、地下水流或动力分析方面表现出色。
强大且通用的后处理
多功能的输出程序提供了各种显示力、位移、应力、速度、加速度、温度和流量数据的方式，以等高线、矢量和等值面图显示。横截面功能允许对感兴趣的区域进行更详细的检查，并且可以从表格中复制数据以在其他软件中进行进一步的后处理。曲线管理器可以创建图表，可以在多个计算阶段的选择中绘制各种结果。Python脚本允许将输出结果用于连接的外部应用程序或在PLAXIS生态系统中自动化建模工作流程中。

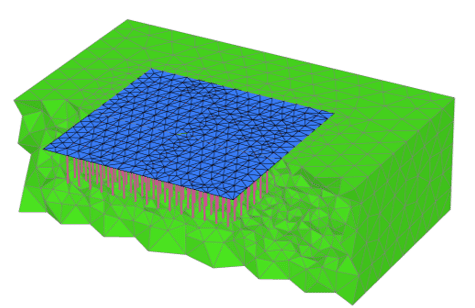

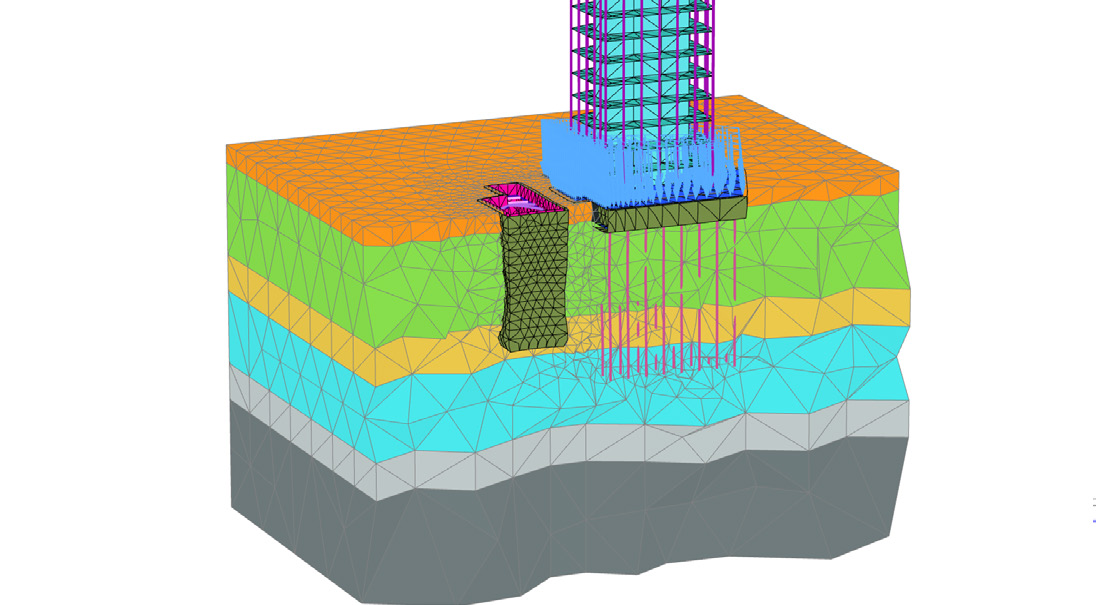

在桩筏基础上的建筑物旁边的开挖

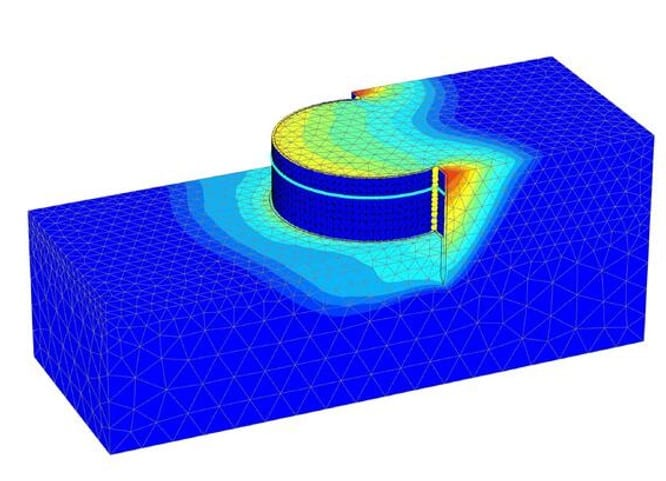

具有吸力桩基础的海上平台
2. PLAXIS 3D版本分类
PLAXIS 3D主要提供四种版本：PLAXIS 3D、PLAXIS 3D Advanced、PLAXIS Ultimate和PLAXIS WorkSuite。

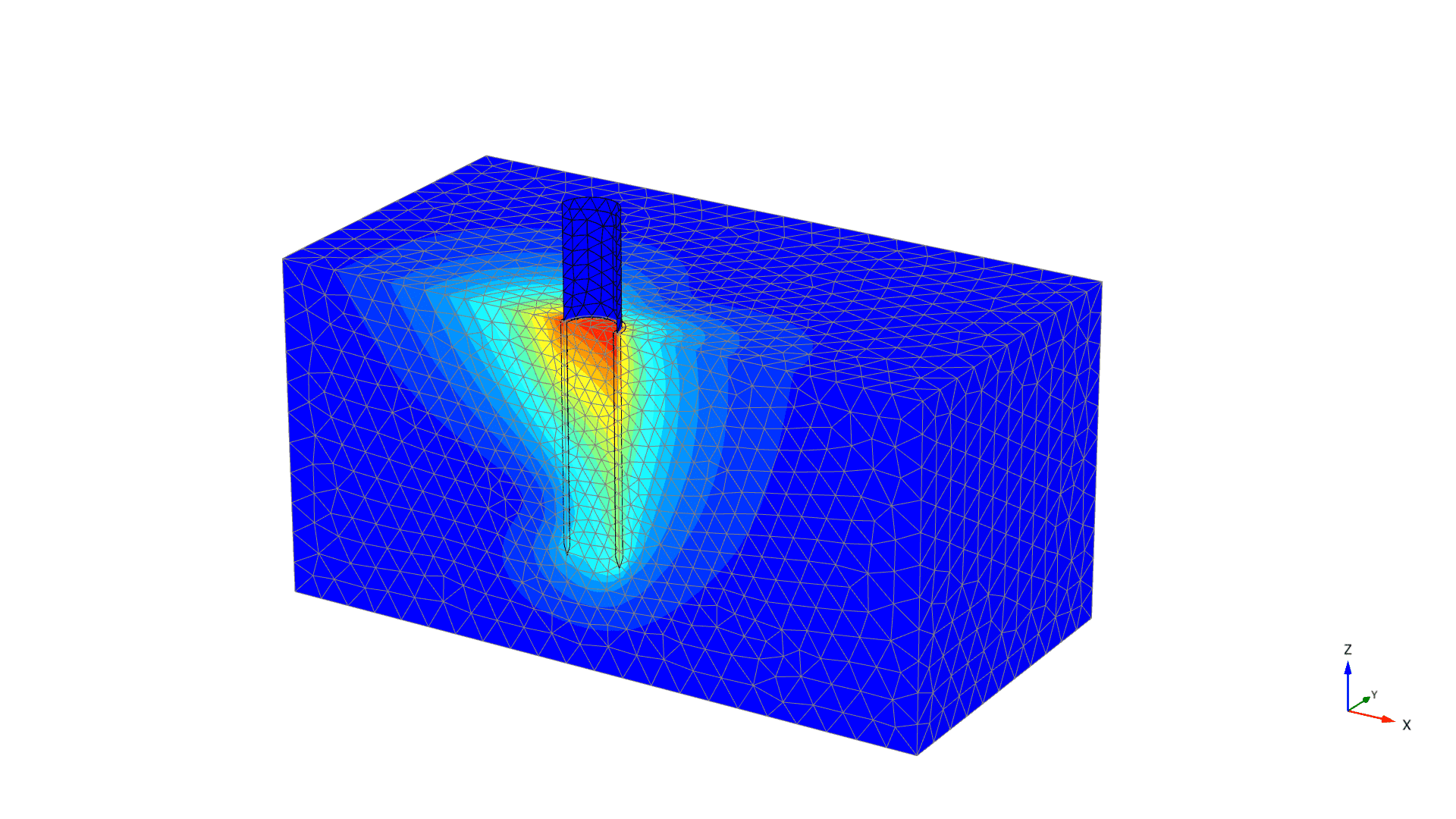

（1）PLAXIS 3D: PLAXIS 3D包含执行土壤和岩石的日常变形和安全分析所需的最基本功能。对于无需考虑蠕变、稳态地下水、固结分析或任何时间相关影响的土体和岩石日常变形和安全性分析，PLAXIS 3D提供了所有必备的功能。
PLAXIS 3D集成了进行土壤和岩石的日常变形和安全性分析所需的最基本功能。这款软件专为设计和分析土壤、岩石和相关结构而设计，轻松实现全三维建模。
可靠地解决基础设施挑战
轻松生成和调整挖掘施工顺序。便利地进行稳态地下水流计算，包括与流动相关的材料参数、边界条件、排水和井。使用界面和嵌入式桩单元来模拟土壤和基础之间的运动，如滑动和间隙。通过逼真的土壤模型和完整的可视化功能，获得可信赖的结果。
实现对应力和位移的真实评估
PLAXIS 3D提供不同的计算类型，如塑性、固结和安全分析。针对各种土壤和岩石类型行为进行预测的一系列材料模型，结合强大的计算，有助于确保可靠的结果。您可以以多种方式显示这些力，并使用横截面应用程序对特定区域进行更详细的检查。
提高跨学科工作效率
创建逻辑严谨的岩土工程数字化工作流程，将项目从地下导入，通过设计和分析，输出到各种输出。

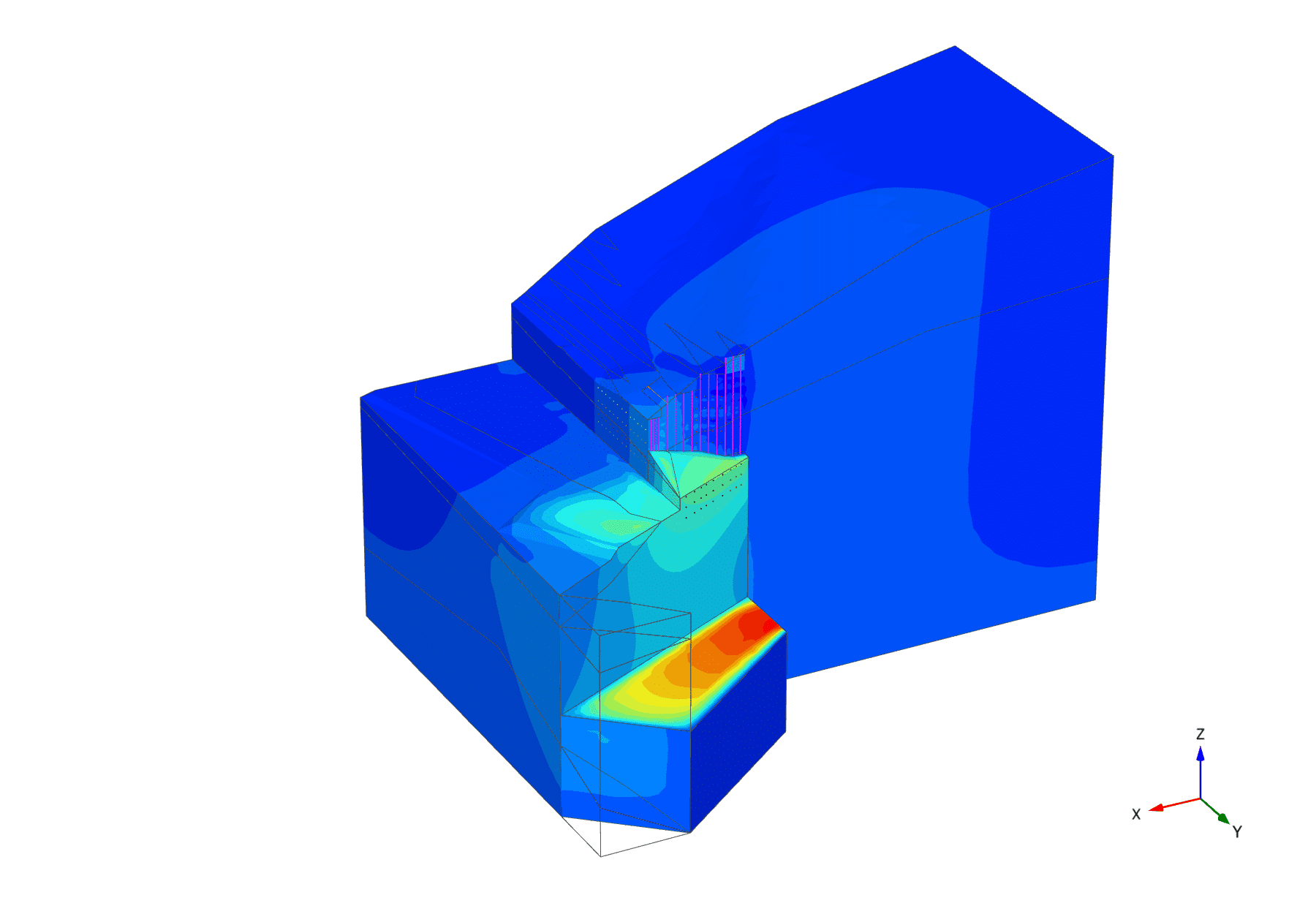

（2）PLAXIS 3D Advanced: PLAXIS 3D Advanced包含PLAXIS 3D中的所有内容，同时通过更高级的功能和材料模型增强您的岩土工程设计能力。可以通过固结分析考虑蠕变或流固耦合。此外，您可以利用多核求解器比PLAXIS 3D更快地解决问题。

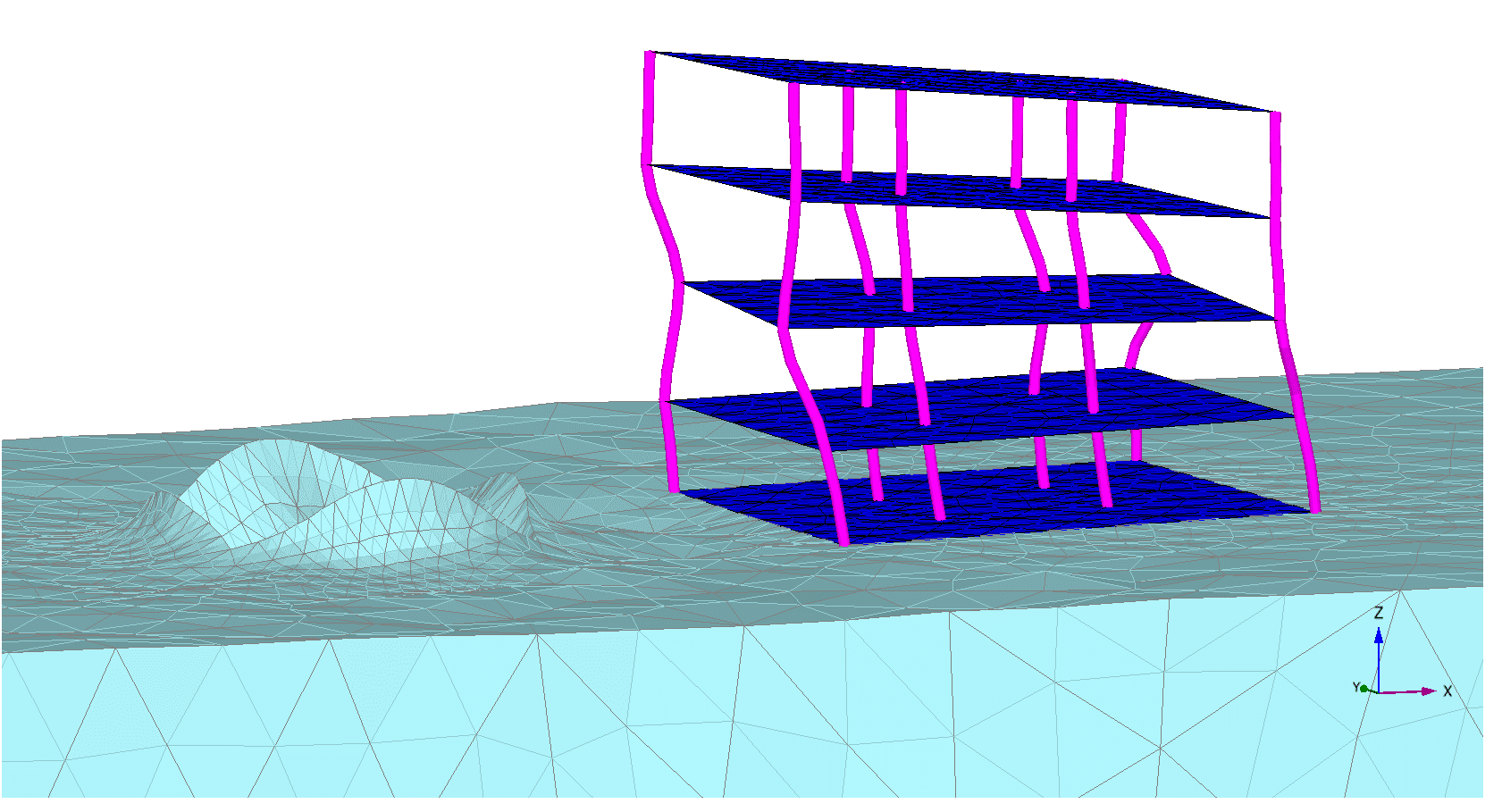

（3）PLAXIS 3D Ultimate:扩展了PLAXIS 3D Advanced的功能，可分析土壤中振动的影响，如地震和行车荷载。您还可以通过对模型边界以及土壤边界进行时间依赖性水位或渗流函数的复杂变化来模拟复杂的水文条件。
3D岩土动力建模
PLAXIS 3D Ultimate适用于更高级的地震分析。当您需要超出低频振动范围时，这是您的选择。您可以：
-分析土壤中人为或自然地震振动的影响
-分析地震、打桩、车辆行驶、重型机械或列车行驶等振动对土壤的影响
-在动态载荷的频率高于介质的固有频率时，使用动力学分析准确计算振动的影响
-使用UBCSand模型进行地面响应分析和液化分析
3D岩土地下水流
扩展了稳态地下水流分析的默认选项。
-模拟土壤的非饱和、时变和各向异性行为
-通过执行完全耦合的流体-变形分析同时计算孔隙水压力和变形的变化
-使用仅流动模式排除位移和应力的计算，如果您只对地下水流感兴趣，这样更容易使用。
（4）PLAXIS 3D WorkSuite:PLAXIS 3D WorkSuit包含了在PLAXIS 3D Ultimate中获得的所有功能，另外还包括PLAXIS 3D LE，用于极限平衡边坡稳定性分析，以及PLAXIS Designer，帮助构建3D概念模型。
PLAXIS 3D LE
通过PLAXIS 3D LE，您可以对岩土工程项目进行极限平衡边坡稳定性分析，并在非饱和或饱和土壤中进行地下水渗透的有限元分析。
PLAXIS Designer
PLAXIS Designer使建立3D概念模型变得简单，帮助您克服合并和分析数据的挑战。借助Bentley的开放建模环境，PLAXIS Designer使您能够可视化和操作岩土工程现场数据，如拓扑、钻孔、压力计和其他现场仪器数据，以及工程分段施工和设计。
3. PLAXIS 3D功能概览
建模：
- 使用自动扫描网格划分以获得更高效的网格布局。
- 实现梁和板的弹塑性建模。
- 实现构件之间的连接。
- 利用组合、相交、挤压、放样、混合曲面和绕轴旋转等工具设计任意几何图形。
- 支持CAD文件的导入和导出。
- 支持非线性土工格栅模型，包括弹塑性（N-ε）和粘弹性（随时间变化）。
- 支持极性和矩形阵列*。
- 在Tunnel Designer中，轻松定义岩石锚杆、顶拱和钢梁。
- 在Tunnel Designer中，定义开挖顺序。
- 自动生成隧道的分阶段施工阶段。
-支持设计任意几何图形，包括NURBS曲线和多曲线的组合。
- 提供完整的命令行支持和远程脚本 API，以实现流程自动化。
材料模型：
-砌体
-Mohr-Coulomb（线弹性完全塑性）
-N2PC-Salt模型
-硬化土模型
-硬化土模型（各向同性硬化）
-带有小应变刚度的硬化土模型（HSSmall）
-Hoek-Brown模型（岩石行为）
-软土模型（包括和不包括蠕变）
-NGI-ADP模型
-节理岩体模型
-带参数指南的Hoek-Brown模型
-带软化的Hoek & Brown模型
-Sekiguchi-Ohta模型（粘性和无粘性）
-用户定义的土壤模型
-具有各向异性的节理岩体模型
-基于UBCSAND的UBC3D-PLM模型
-软土模型
-软土蠕变模型（时间相关行为）
-Modified Cam-Clay模型
-Sekiguchi-Ohta模型
-NGI-ADP模型（各向异性不排水剪切强度）
-UDCAM-S模型
-混凝土
-Creep-SCLAY1S模型
-广义硬化土模型
-具有Mohr-Coulomb破坏准则的各向同性节理岩体模型
-OC-Clay模型
-SHANSEP MC模型
-SHANSEP NGI-ADP模型
-粘弹性完全塑性模型
-NorSand模型
-流体模型
计算：
-场应力初始计算类型
-完整的64位软件
-多核计算
-经过验证且稳健的计算程序
-塑性计算、固结分析和安全分析
-拟静态和动态分析，包括带固结的动力学
-用于稳态地下水流计算的设施，包括与流动相关的材料参数、边界条件、排水和井
-完全耦合的流变分析
-方便直观的阶段浏览器
- 自动重新生成几何变更的施工阶段
结果：
- 对应力和位移进行真实评估
- 显示位移、应力、孔隙压力或加速度的矢量、等高线和等值面图
- 圆柱和方形体积桩的结构力
- 曲线管理器可创建载荷vs.位移、伪谱加速度图或横截面曲线
- 高级数据切片功能
- 可移动的横截面
- 详尽的报告和动画生成器
- PLAXIS 3D Viewer
应用：
- 由于隧道开挖、采矿或水库排水引起的完整、断裂或有节理的岩体地表沉降和力学响应
- 土坝、尾矿坝、路堤和露天矿的边坡稳定性和渗流分析
- 预测基坑旁边建筑物的差异沉降
- 基坑稳定性和渗流，以及挡墙的横向位移
- 在不排水加载问题中计算孔隙水压消散的固结时间
- 高层建筑、液化天然气罐和其他结构（例如海上吸力锚）的承载力和地基沉降分析
- 液化分析，用于预测地震下堤坝或大坝等关键基础设施的安全性
- 高速铁路路基的稳定性
- 码头、堤岸、墙体、建筑物基础的地震设计
- 在快速排水、水位季节性变化、降水或洪水期间的大坝或堤坝的稳定性
订阅权益服务支持：
- 提供通用ID，将 Bentley 应用程序中的所有活动联系在一起
- 在用户级别管理许可权益，无需激活密钥或硬件加密锁
- 访问个人学习资料、路径和历史记录、及时的产品相关新闻、自动产品更新和通知
4. 系统要求
操作系统
Windows 10| Windows 11
显卡
必需：具有256 MB OpenGL 3.3的GPU
强烈建议避免使用简单的集成显卡芯片，而是选择来自NVidia GeForce或Quadro系列的独立GPU，具有至少128位总线和1GB的RAM，或者来自ATI/AMD的等效解决方案。
处理器
必需：双核CPU
推荐：四核CPU
内存
推荐用于3D：最低8GB。大型项目可能需要更多。
硬盘
Windows TEMP 目录所在分区上至少有2GB的可用空间，以及保存项目的分区上至少有2 GB的可用空间。对于大型项目，可能需要更多空间。为获得最佳性能，请确保TEMP目录和项目目录位于同一分区上。
显示器
必需：1024 x 768像素，32位调色板
推荐：1920 x 1080像素，32位调色板
