RS2中节理网格的应用

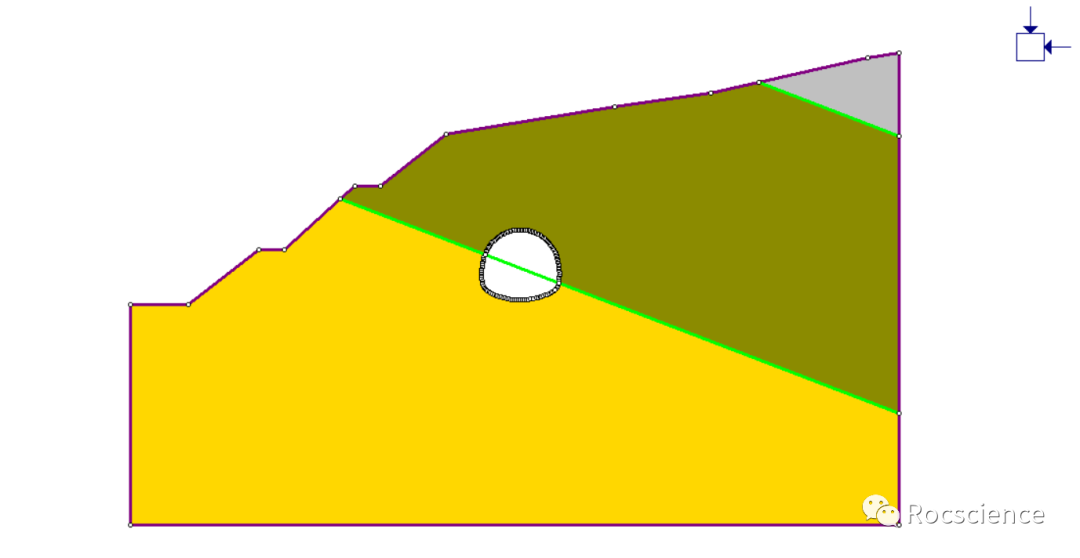

本文将展示使用自动节理网格生成器在RS2中指定节理网格或离散断裂网络(DFN)。还将演示分析节理对模型结果的影响的技术。该模型中有三个不同的块状岩石区域。

让我们将节理网格应用于模型右上角的分区。

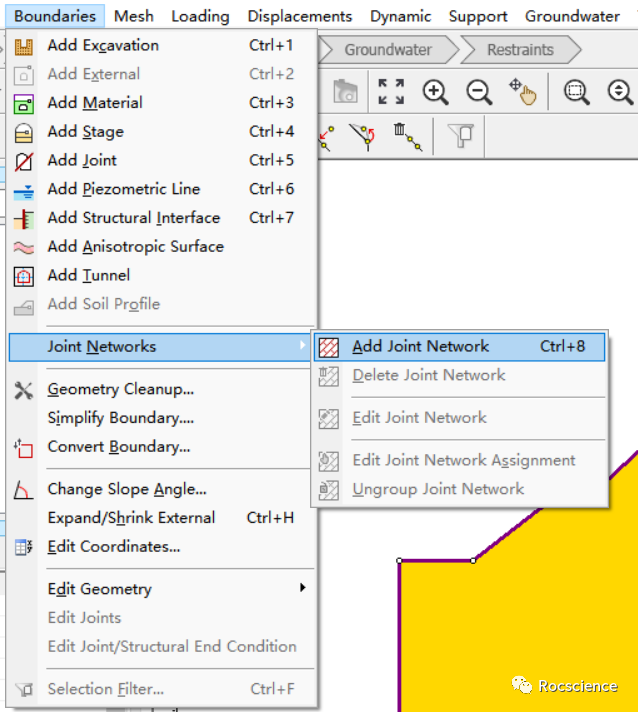

1. Select: Boundaries > Joint Networks > Add Joint Network

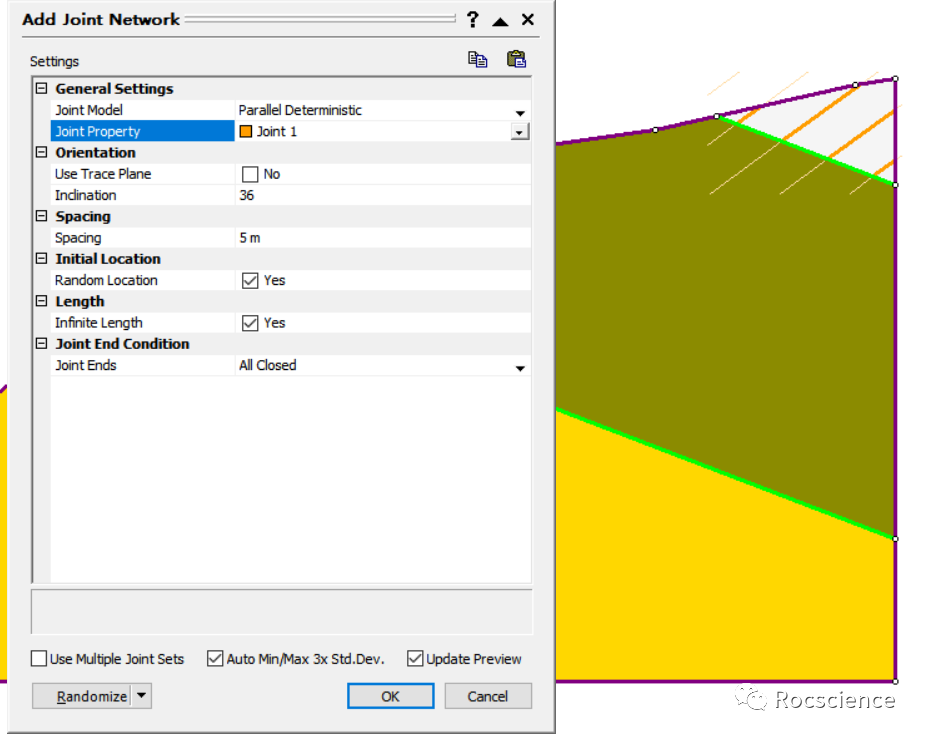

请注意，鼠标光标会立即改变形状。在区域I（右上角）内的任意位置单击鼠标左键。所选分区中将显示一个填充图案。按Enter键或右键单击并选择Done（完成）以完成区域选择。弹出“添加节理网络”对话框：

指定Voronoi节理网络的输入

在对话框的“常规设置”标题下，单击“节理模型”输入字段（右侧带有描述符“并行确定性”的单元格）。在出现的下拉菜单中：

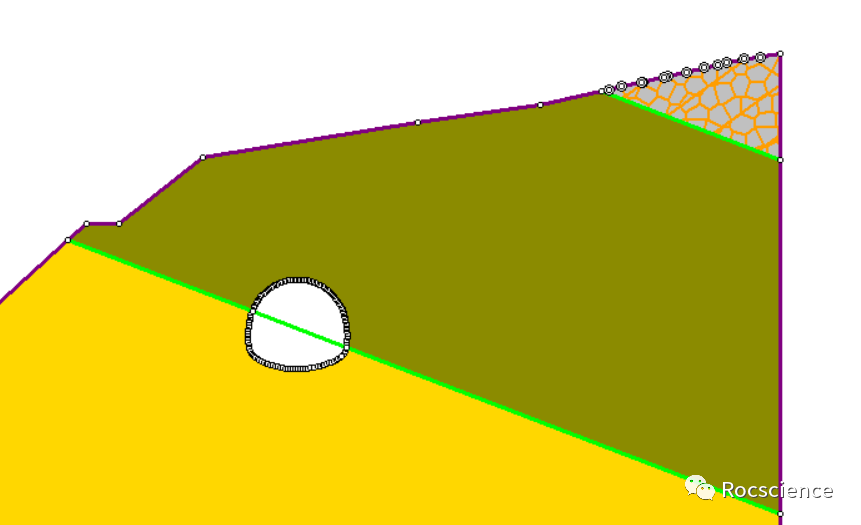

1. 选择Voronoi模型。请注意，模型上显示的节理网络会立即发生变化（取决于您计算机的速度，预览可能不会那么快。）

2. 将密度（每单位面积的Voronoi单元数）更改为0.4。

3. 显示Voronoi单元格网络后，单击“规则性”输入字段并将选项从“不规则”更改为“中等规则”。

改变节理端部条件

默认情况下，假定网络中所有节理的末端都是闭合的，即节理末端不会发生相对运动（节理滑动或打开）。节理网络对话框中存在用于移除此约束的选项。在此示例中，指定节理端在地表和与开挖（隧道）的交点处开放。

单击输入数据单元格（默认结束条件设置为全部关闭的单元格）。

从下拉列表中选择“在边界接触处打开”。选择此选项后，将出现五个新数据行。每行描述了与一种边界相交的节理的端部条件（RS2中有五种类型的边界。）

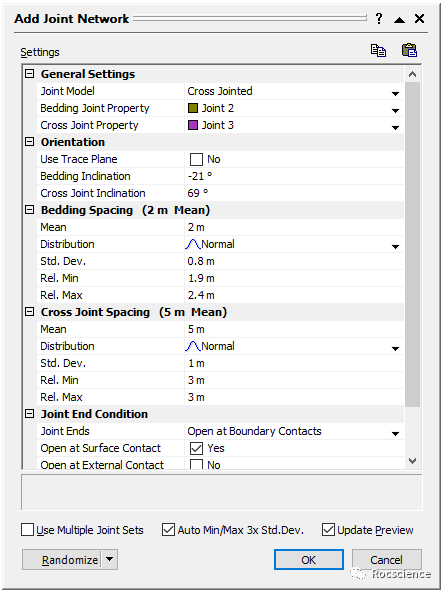

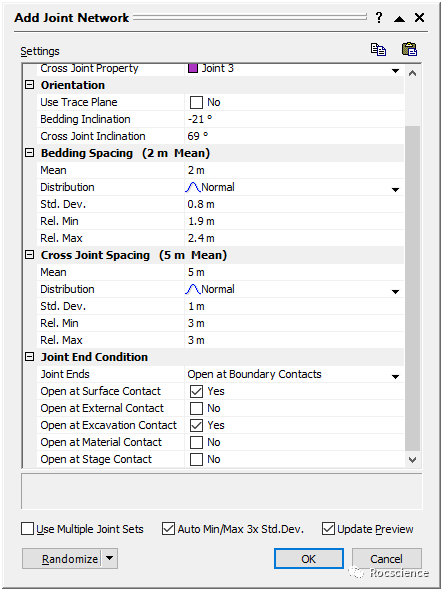

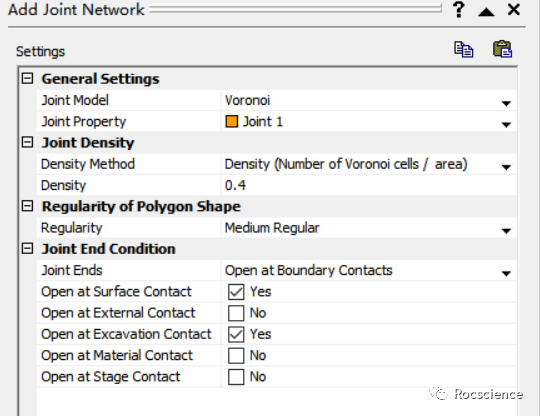

在模型中，第一次选择“在边界接触处打开”选项时，节理端被指定为在地表和开挖边界处打开。接受这些默认值。该对话框应如下所示。选择确定按钮关闭对话框。

将包含两个节理集的网络添加到区域II

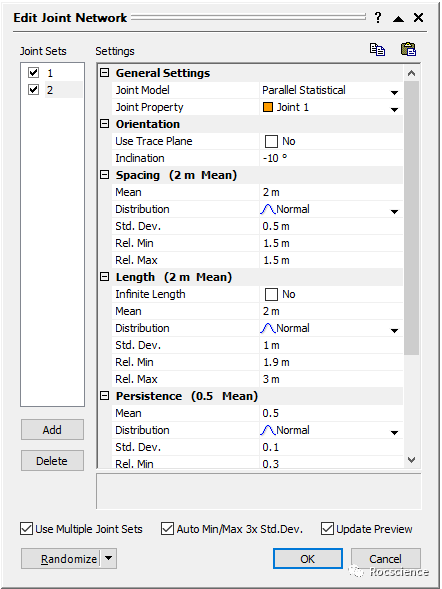

选中“使用多个节理集”复选框，并进行如下设置：

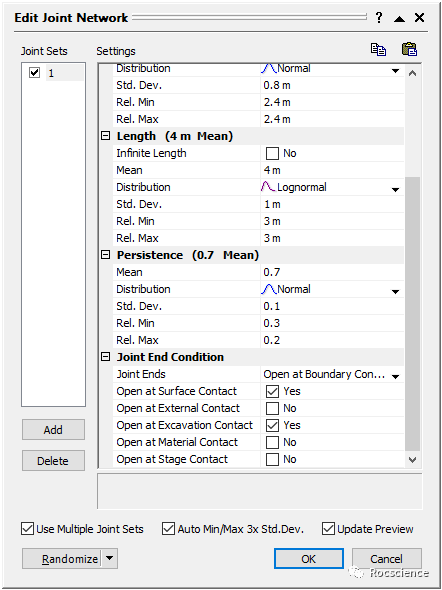

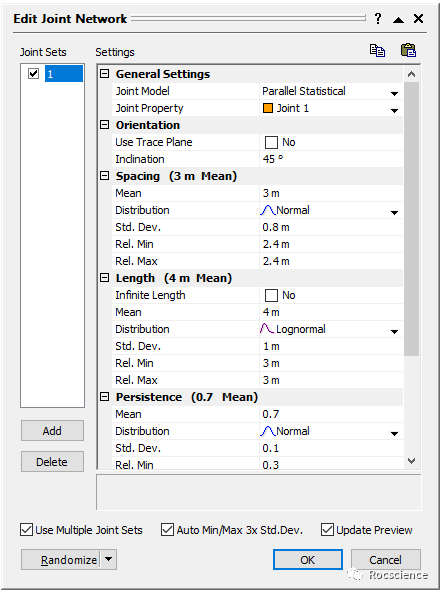

在此界面继续添加节理集2，设置如下：

按照上述操作，继续向III区域添加节理。

经过网格清理后的模型如下所示：

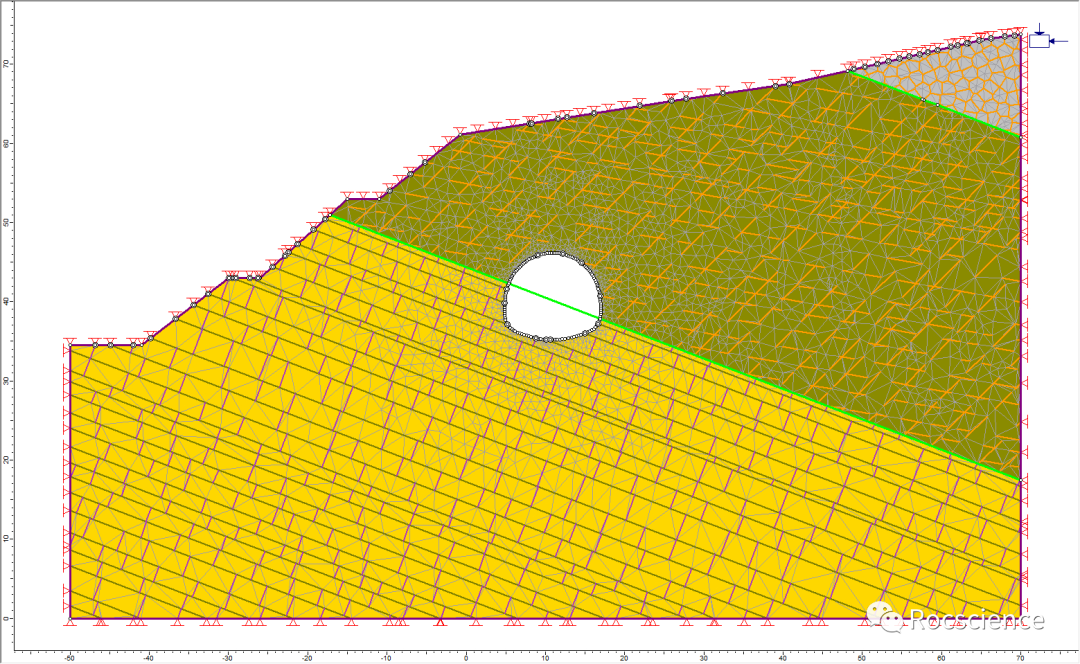

经过设置边界约束条件后，模型如下：

经过以上步骤设置后，我们可以对模型进行计算求解。

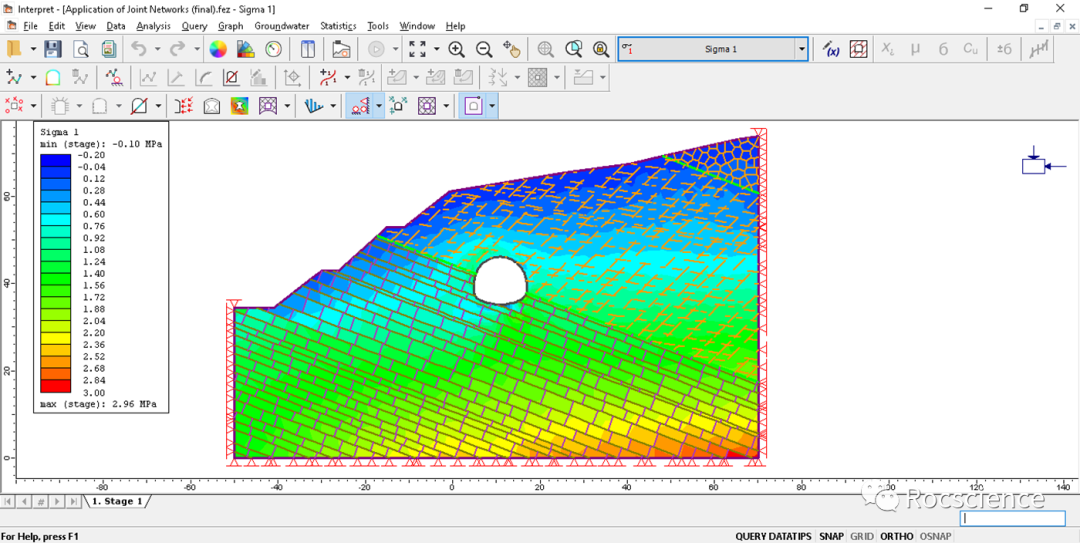

主应力

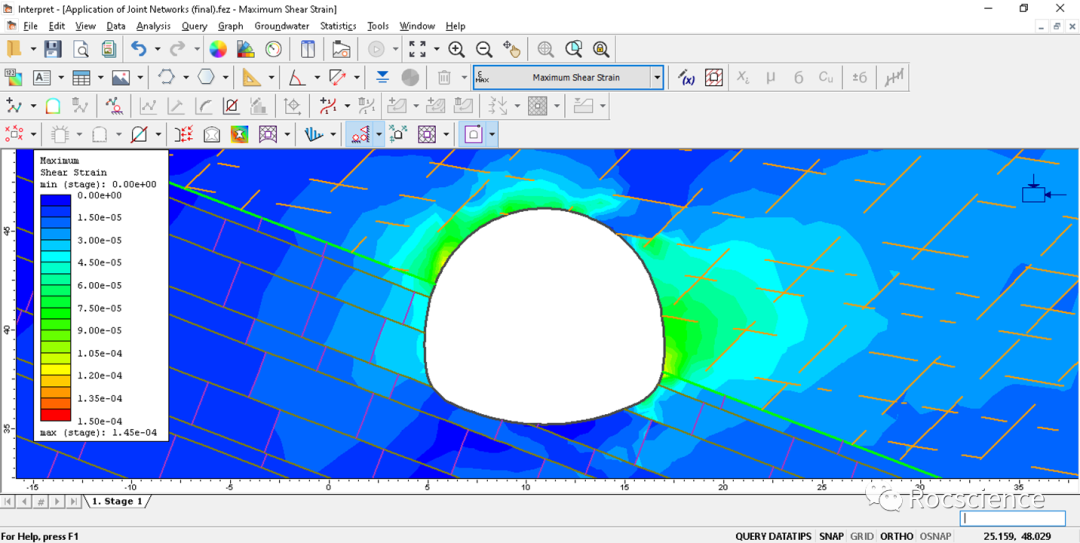

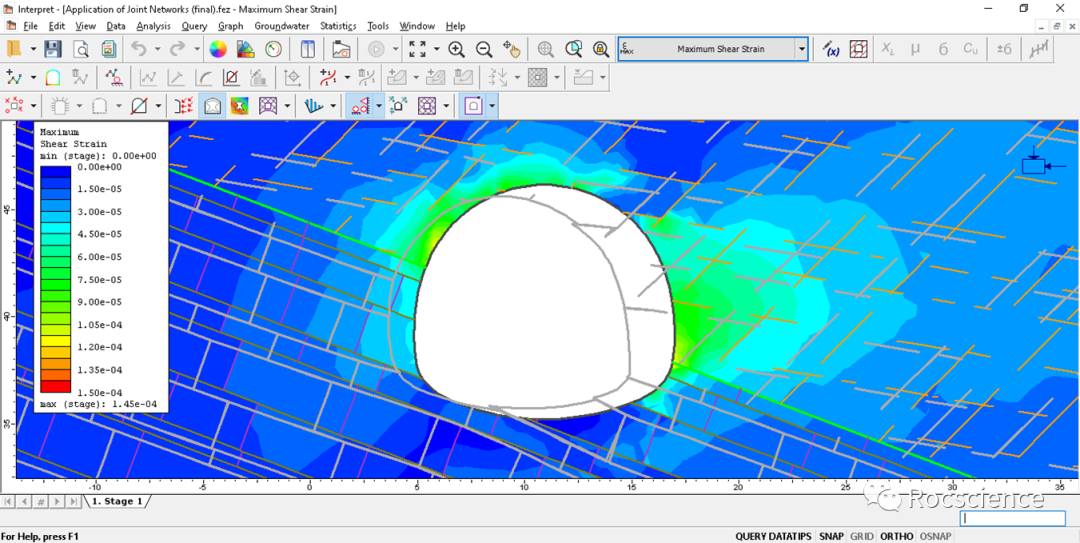

最大剪应变

边界变形
