使用Leapfrog释放SEG-Y的强大功能

Leapfrog引入了一个强大的新功能，支持导入SEG-Y数据。这个新工作流程使地球科学家能够在多学科3D模型的背景下可视化和进行基本解释，使用深度转换GPR和地震数据。借助Leapfrog现有的文件导入功能，您可以将来自其他软件包的SEG-Y解释带到自动化、隐式建模Leapfrog环境中，并轻松访问SEG-Y数据。要启用这些功能，请向Leapfrog Geo和Leapfrog Works添加地球物理扩展或直接在Leapfrog Geothermal中开始使用您的SEG-Y数据。

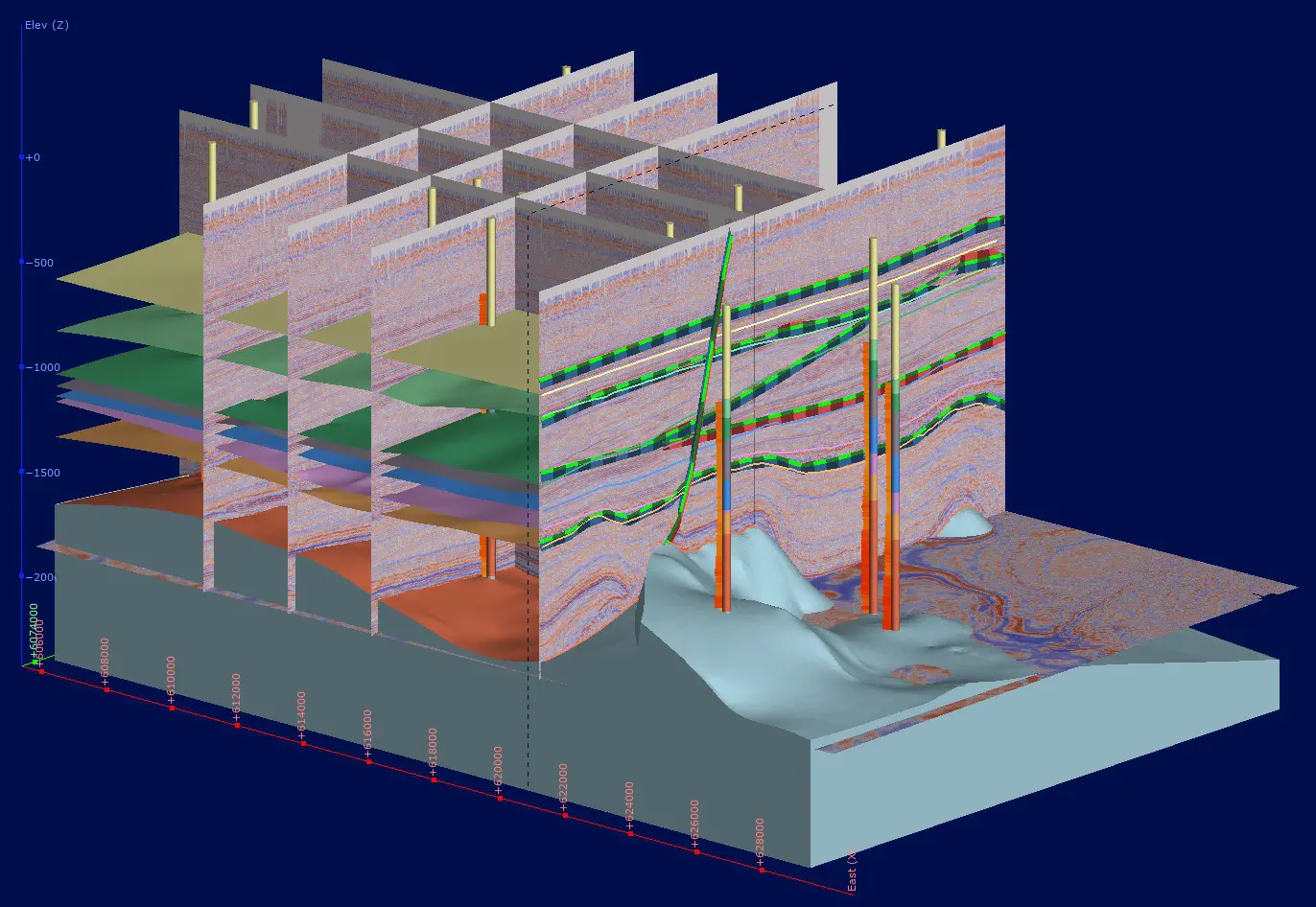

图1. Leapfrog的新SEG-Y导入功能允许可视化和解释GPR和地震数据，以构建和完善您的地下三维模型。

3D SEG-Y

3D SEG-Y导入工具可通过在Leapfrog项目树中右键单击“地球物理数据”文件夹轻松访问。选择数据文件后，新的导入工具提供了对SEG-Y文件的智能解析，并自动识别大多数常见SEG-Y格式所需的坐标和数据字段，同时还为您提供灵活性以选择必要的字段位置、坐标映射和地理参考。

图 2. SEG-Y导入工具自动识别所需的坐标和数据字段，但也为用户提供了灵活性，以选择必要的字段位置、坐标映射和地理参考。

导入后，您的3D SEG-Y数据可以在场景中可视化，与现有地质数据一起使用。然后可以使用切片来解释地质特征、优化现有模型并使用Leapfrog的折线和隐式建模工具在感兴趣的区域周围创建新对象。

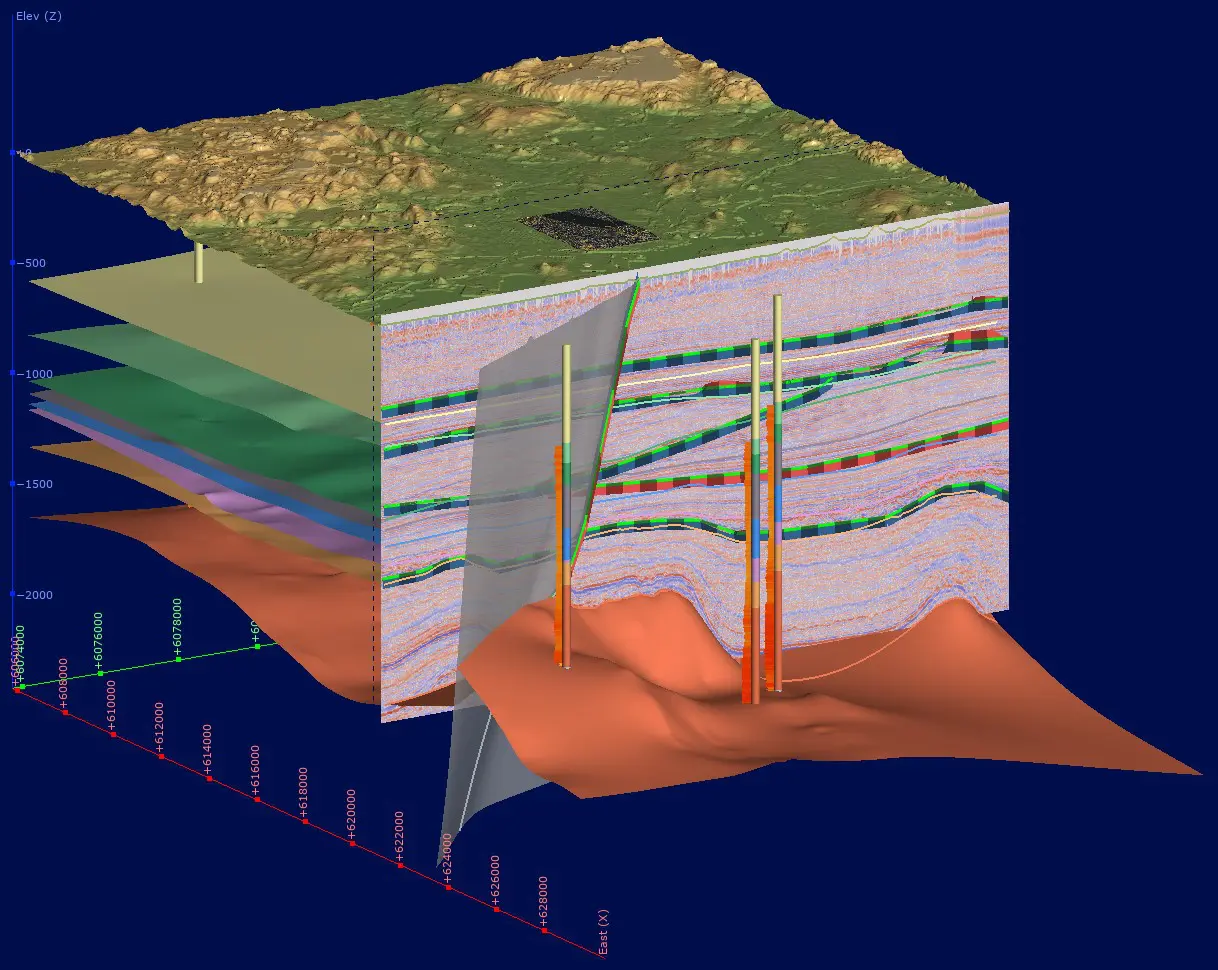

图3. 将SEG-Y数据整合到Leapfrog项目中，用于解释地质特征，进一步构建和完善模型。

如果需要更多关于感兴趣区域的细节，"导入更多切片"工具可以让您直观地从SEG-Y数据集中按需导入额外的切片，以改善地质解释。在Leapfrog项目树中右键单击3D SEG-Y数据即可找到“导入更多切片”工具。

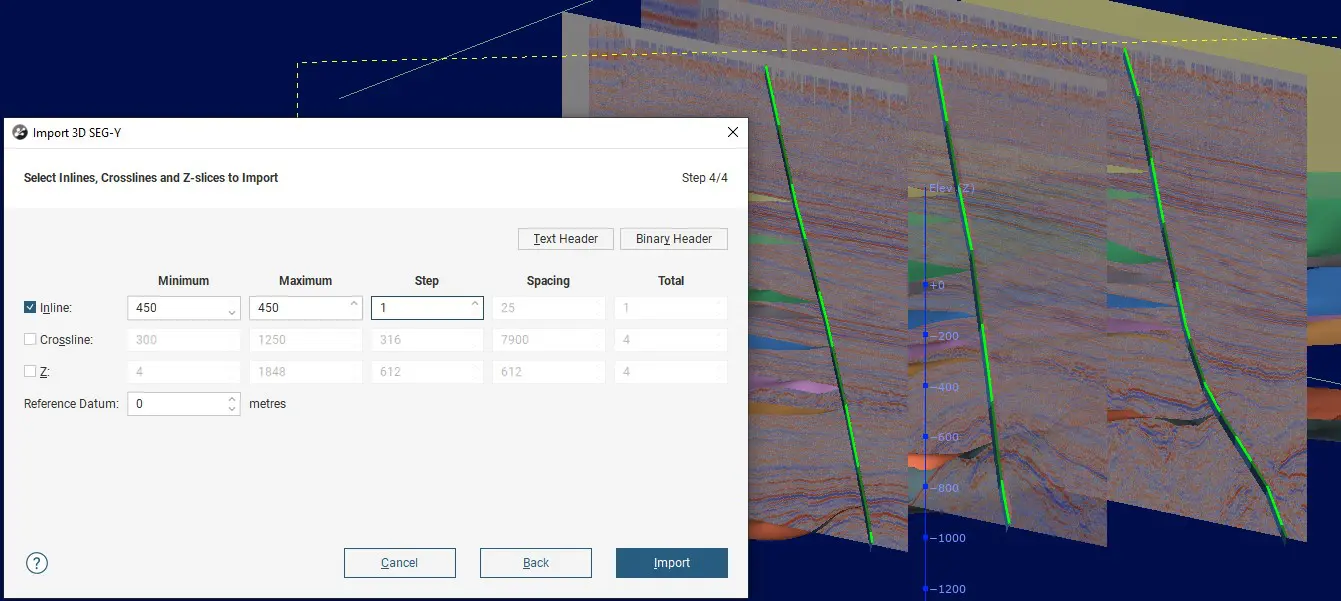

图4 轻松添加额外的切片，以便更好地解释和理解地质相互作用，例如断层等需要更多细节的区域。

其他软件包的解释也可以导入到Leapfrog环境中，以轻松增强建立的三维模型，实现地下完全集成模型。

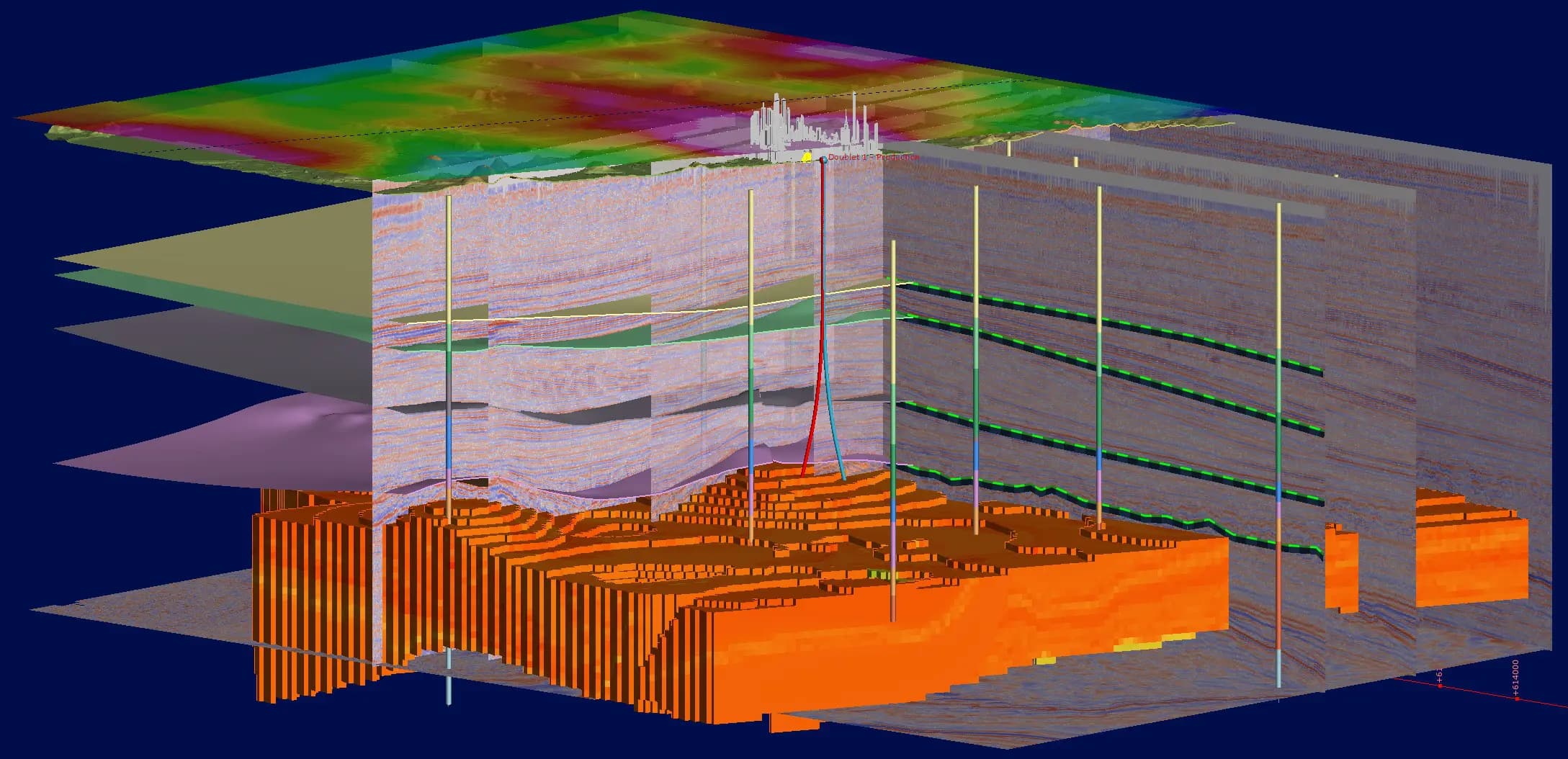

图5. 将其他软件包中的解释导入Leapfrog环境，创建完全集成的地下三维模型

2D SEG-Y

除了Leapfrog现在支持3D SEG-Y数据的集成外，历史或新获得的2D平面或弯曲SEG-Y数据也可以集成到您的Leapfrog模型中。导入选项可通过右键单击项目树中的“地球物理数据”文件夹找到。使用与3D SEG-Y数据相同的导入界面，2D导入工具提供智能解析数据文件并在可能情况下自动识别所需的数据字段，同时还提供用户覆盖功能。

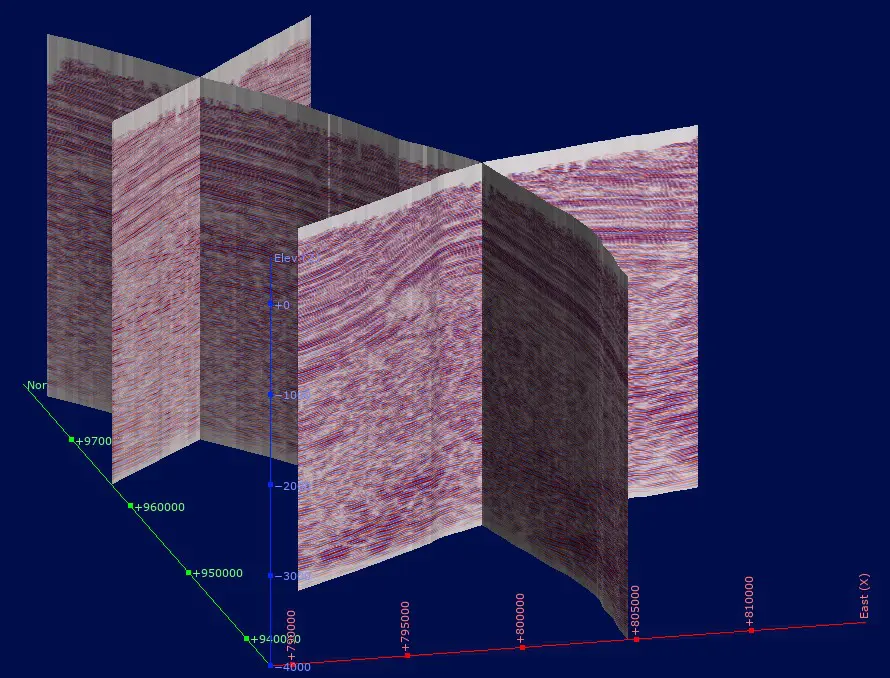

图6.导入2D平面或弯曲的SEG-Y数据，并具有覆盖自动识别的数据的能力，这些数据由导入工具提供。

导入后，2D切片可用于解释地质情况，并通过Leapfrog的折线和隐式建模工具轻松构建复杂的断层地质模型。您的2D seg-y数据也可以与完全集成的3D模型上下文中进行可视化。

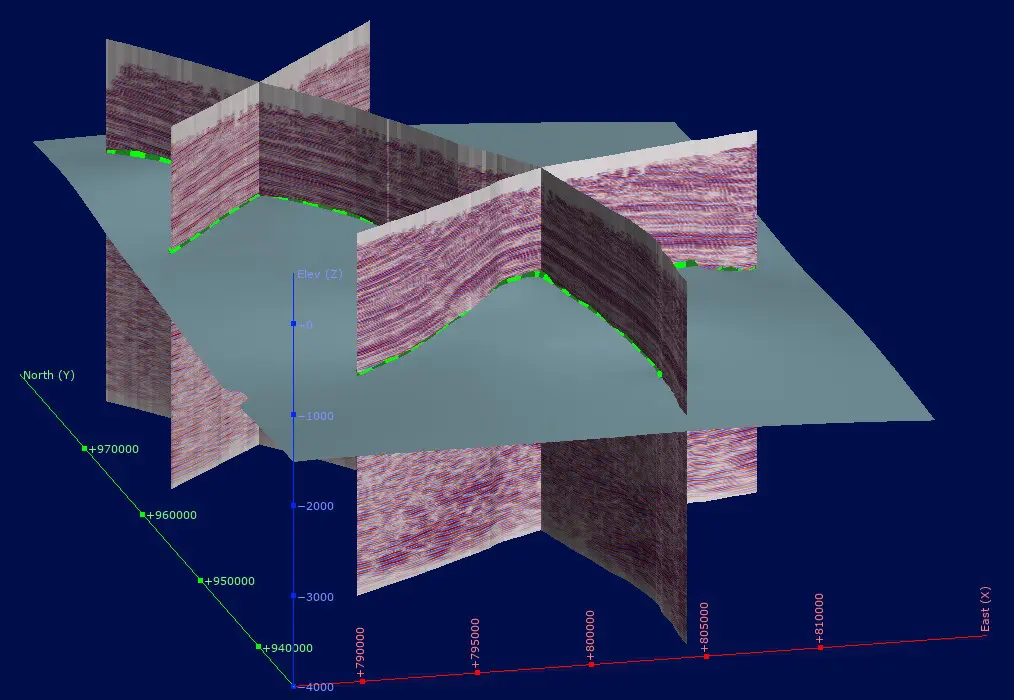

图7. 将您的2D SEG-Y数据与leapfrogs折线和表面编辑工具相结合，以构建和完善您的地下3D模型
