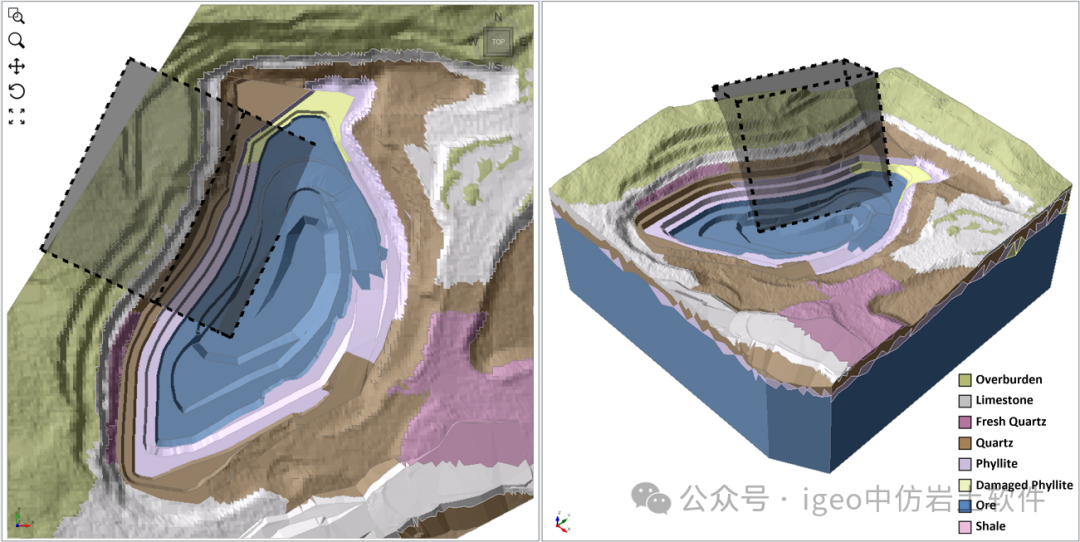

块体模型是一种三维点云数据库，被广泛应用于矿业领域，用于存储矿床的空间信息。这些模型是现代矿业项目的基石，因为它们使工程师和地质学家能够在资源估算、矿山规划和经济评估方面做出更优决策。块体模型由规则分布的网格块组成，每个块包含该矿床特定部分的地质和岩土力学特性、矿石品位以及经济因素等信息。RS3 v4.035 发布：整合块体模型，实现更精确的三维分析最新发布的 RS3 v4.035 引入了一项革命性的块体模型功能，可在构建三维有限元模型时无缝整合块体模型数据。通过全新设计的、用户友好的块体模型导入向导，您可以轻松地将块体模型数据库导入到 RS3 项目中。这一功能免除了手动为不同岩石或土壤类型划分几何体的繁琐任务。您还可以在单个块体的尺度上控制材料属性，从而在确保地质单元详细表示的同时，避免过于简化。此外，来自 Slide3 的包含块体数据库的项目现在可以直接导入到 RS3 中，实现跨软件的无缝工作流程。为了展示RS3块体模型功能的强大优势，本节将介绍来自北美某真实矿区的块体模型示例。所用块体模型数据库代表一个多公里规模的地下结构，包含八种不同岩石类型和复杂的地质构造。图1展示了用于数值分析的露天矿几何结构，该结构位于更大的块体模型环境中。图1. 导入的块体模型与露天矿几何结构的示意图

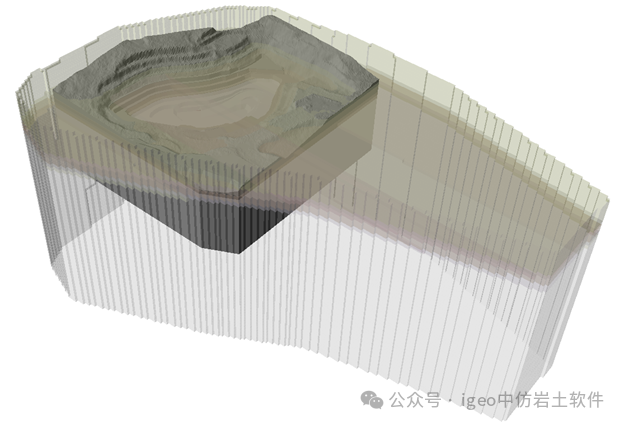

通过将块体模型直接导入RS3，软件能够智能地读取并自动将详细的块体信息分配到露天矿的外部几何结构中。图2展示了材料分配的可视化结果。 图2. 块体模型的自动投影示意图，各颜色代表块体模型数据库中记录的不同地质单元

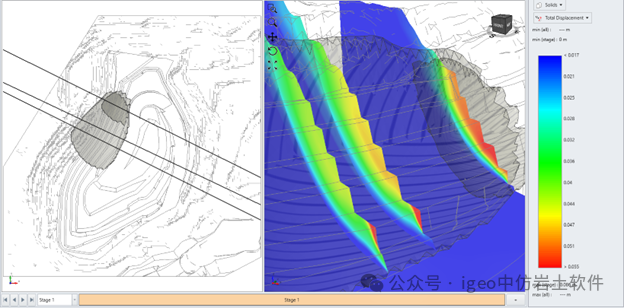

在该示例中，岩石强度信息（包括广义Hoek-Brown和 Mohr-Coulomb参数以及各块体记录的各向异性方向）被应用于露天矿的离散几何结构。使用RS3进行了剪切强度折减（SSR）分析，重点关注露天矿的西北区域（图2中灰色区域标记）。分析提供了稳定性的定量衡量指标，即 强度折减系数（SRF），其值可与 安全系数（FS）进行比较。同时，利用具有相同块体模型功能的Slide3对该露天矿模型进行了边坡稳定性分析，以进行数值验证。数值模拟结果显示，RS3的临界SRF为2.1，与Slide3计算的 FS值2.13非常接近。图4展示了沿滑移方向的位移分布等值面，该等值面绘制在外部几何表面上。图中还显示了由Slide3生成的滑动面，与RS3计算的高变形区域高度相关。图3. RS3在SRF=2.2时的位移等值线图，显示了三个不同位置的变形情况，并叠加了从Slide3导入的滑动面（安全系数分别为2.157和2.172）

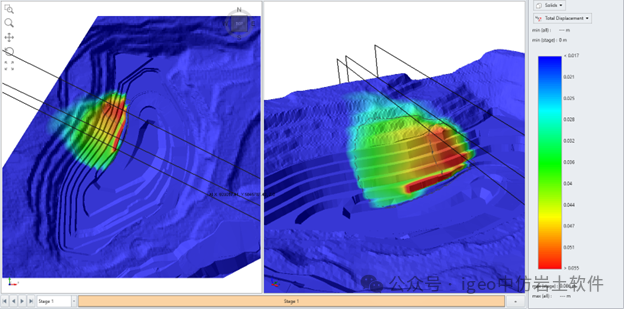

图4. RS3在SRF=2.2时外部边界的位移等值线图，并与从Slide3导入的滑动面进行比较
采矿评估的未来从这里开始
本文展示了如何将先进的块体建模技术与 RS3 相结合，帮助工程师和地质学家对复杂采矿环境进行更精确、更全面的评估。将如此详细的地质数据轻松整合到分析过程中的能力，标志着采矿场评估和规划方面的一项重大进步。中仿软件区域负责人联系方式：
