如何在喜马拉雅山脉的巍峨山峰中保持隧道稳定性：RS2如何验证喜马拉雅山峰下拟议的隧道支护系统
在地球上最年轻、最高的喜马拉雅山脉中，如何确保隧道的稳定性？这一山脉横跨南亚，其复杂的地形和地质条件为隧道设计带来了巨大挑战。位于印度加尔瓦尔小喜马拉雅山脉的672米长的引道隧道需要进行细致的分析，并提出创新解决方案以确保隧道的稳定性。岩体行为、地质变异和原位应力的相互作用带来了传统方法，如岩体等级(RMR)和Q系统，无法完全解决的挑战。尽管这些框架提供了宝贵的起点，但它们在处理变形、应力再分配和塑性区范围等关键响应方面存在不足。在这个案例研究中，我们将讨论RS2如何通过详细的应力分布、变形和支护相互作用建模，弥补了这一差距，并帮助确定推荐的设计能够满足环境的需求。有关项目的完整范围（包括表格和图形），您可以阅读Md Alquamar Azad、A. K. Naithani、Saurav Shekhar、Seraj Ahmad和S. K. Singh的原始研究论文。672米长的引道隧道是Rishikesh-Karnaprayag铁路的一部分，穿越了加尔瓦尔小喜马拉雅山脉的贝里纳格地层。岩体以石英岩为主，颜色从奶油色到浅粉色和深紫色不等，并夹杂着深色片岩。这些地层受到主边界逆冲断层(MBT)和吨位逆冲断层(TT)等主要冲断的复杂折叠和断裂影响，意味着地质变异性很大，显著影响隧道的稳定性。 该地区的结构复杂性导致岩体质量值从III级（良好）到V级（非常差）不等。此外，河流沉积物和道路切割材料等不利地质现象引入了弱覆盖层和不稳定带。岩土工程评估识别了多个挑战，包括破碎和不稳定的岩体、变化的地下水条件等。尽管RMR和Q系统等经验方法为隧道支护设计提供了初步框架，但它们无法解决以下关键问题：挖掘周围塑性区的范围。
弱带或有高覆盖层的区域的应力再分配。
加固喷射混凝土在弯矩和轴向力下的承载能力。
因此，数值建模成为了验证提议支护设计并应对该场地特定挑战的必要工具。

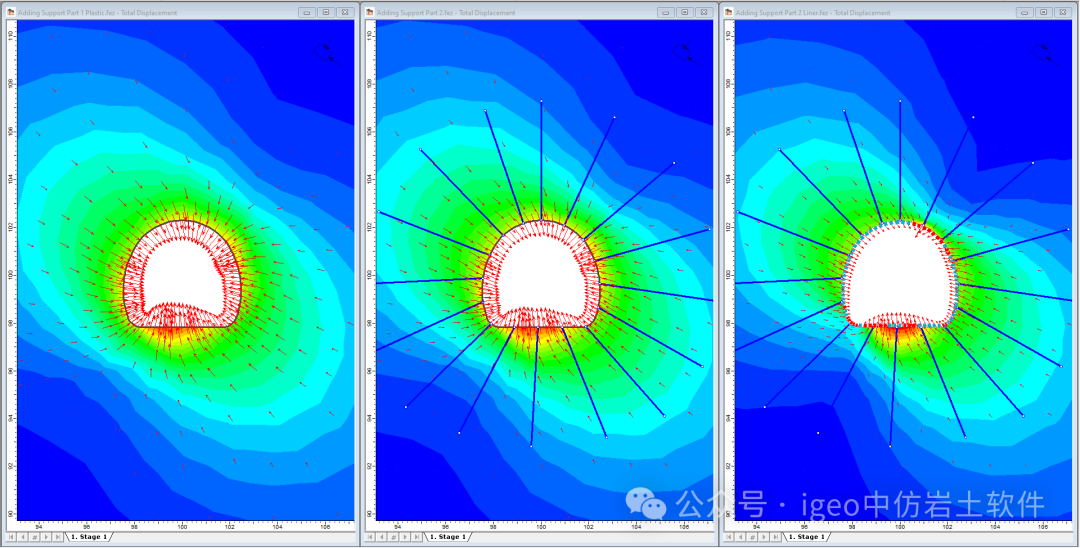

首先，通过现场调查和实验室测试，得出了地质强度指数(GSI)、单轴抗压强度(UCS)和应力比等输入参数。接着，工程师们定义了隧道几何形状、开挖顺序和外部边界。使用RS2软件，构建了细化的三角形网格模型，准确计算应力和变形。这些模型融入了诸如喷射混凝土、岩锚、钢支架等支护元素，以适应该场地变化的岩体条件。隧道门户附近和V级岩体的关键区域使用了额外的加固措施，如前支护和注浆区域。为了反映实际的开挖条件，采用了爆破损伤因子(D)为0.7。 图1 RS2使得能够建模的总位移等值线和变形矢量示例——加上隧道支护后的效果
RS2弹塑性分析用于评估支护系统与岩体之间的相互作用，重点考虑了位移、应力分布和加固喷射混凝土的承载能力。使用M-N曲线评估喷射混凝土在不同条件下承受弯矩和轴向力的能力。总体分析表明，提议的支护系统非常适合该地质环境，能够保持隧道稳定并防止过度变形。

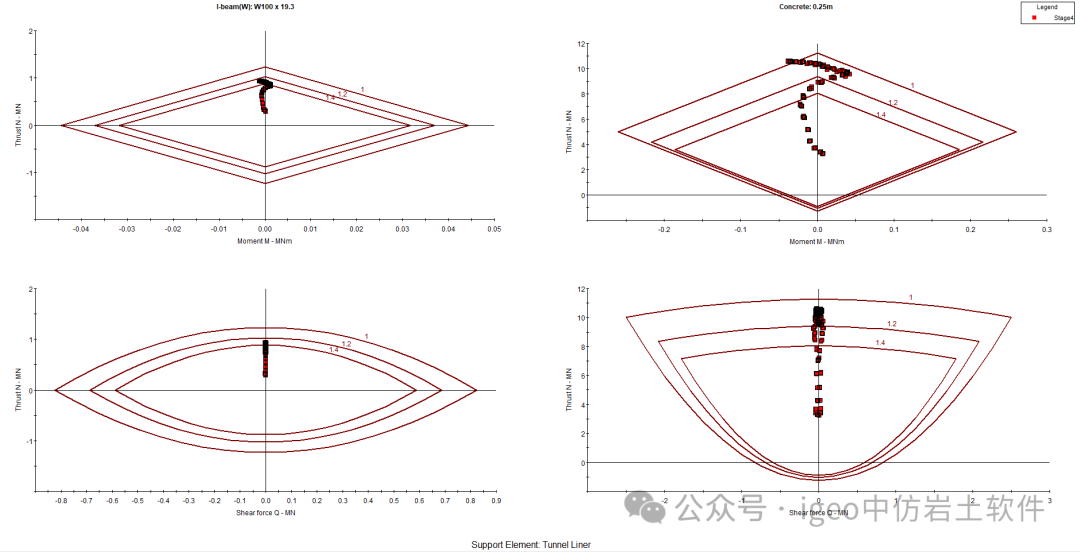

图2 典型M-N曲线示例，来自RS2分析的关键步骤，这是案例研究中的一个重要结果
结果
RS2为不同岩体类别和覆盖层高度下的隧道行为提供了详细的理解：精确预测了塑性区的范围，清楚地显示了隧道周围的不稳定带。这些信息为支护设计提供了指导。
位移测量从隧道顶拱的1.4毫米到底板的23.4毫米，均在可接受范围内。
加固喷射混凝土的安全系数为1.2或更高，验证了其在各种条件下抵抗弯曲和裂缝的能力。
确认支护系统在观察到的地质条件和施加的荷载下是安全的；没有观察到显著的岩锚屈服现象。
结论
传统的经验方法在初期阶段非常有价值，但像RS2这样的数值工具能够克服应力和变形分析中的局限性。在本案例中，使用RS2软件并结合可变的地质参数和现实的边界条件，帮助研究人员满足了安全性和稳定性的要求。随着像喜马拉雅山脉这样的复杂地形对基础设施需求的增长，RS2可以帮助确保全球关键岩土工程项目的成功。1.工程师可以采用哪些不同的隧道支护系统？选择支护的因素是什么？ 工程师可以使用多种隧道支护系统，包括喷射混凝土、岩锚、格栅梁、钢支架和前支护。通常，采用多种支护类型来提供稳定性，特别是在变化或较弱的岩体中。选择支护类型时，应考虑岩体质量、地下水条件、原位应力水平和开挖方法等因素。弱岩体或变形较大的区域可能需要更强的支护系统，如钢支架或喷射混凝土，而稳定的岩体区域可能只需少量加固。您可以通过我们的隧道衬砌教程了解更多详细信息。隧道开挖方法包括新奥法隧道法(NATM)、爆破钻掘技术和机械方法如隧道掘进机(TBM)。每种方法都适用于特定的地质条件和项目要求。新奥法隧道法适用于喜马拉雅等地质复杂的地区，因为它利用周围的岩体作为天然承载结构，并在施工过程中允许灵活调整支护系统。爆破钻掘方法常用于硬岩和地质变化较大的地区，可以提供精确的开挖控制。隧道掘进机适用于均匀且稳定的岩体，但在高度破碎或地质不确定的条件下可能不够可靠。塑性区的厚度影响着隧道的开挖稳定性，并指示周围区域岩体变形的程度。它帮助工程师理解岩体从稳定到不稳定的过渡区，从而指导支护系统的设计和布置，以确保隧道的稳定性和安全性。像RS2这样的数值建模工具能够准确预测塑性区的厚度，并提供经验方法无法提供的见解。这种数值分析对于防止过度变形并优化复杂地质环境中的支护系统至关重要。 地下水可能降低岩体强度，引起渗漏问题并增加变形。在地下水条件变化较大的地区，尤其是像喜马拉雅山脉这样的地区，有效的排水系统和防水技术对于减轻这些不利影响至关重要。RMR和Q系统提供了评估岩体质量和选择初步支护设计的框架。然而，尽管这些分类系统帮助工程师确定开挖方法和加固需求，但它们通常需要数值验证，以便做出更精确的决策。
