RSData-未扰动岩石隧道的强度包络线

在这个例子中，我们将使用Hoek-Brown强度准则为深度为100米的隧道周围的原位砂岩岩体推导主应力和法向剪切强度图。由于没有测试数据可用，我们将使用参考数据来确定Hoek-Brown分类参数。

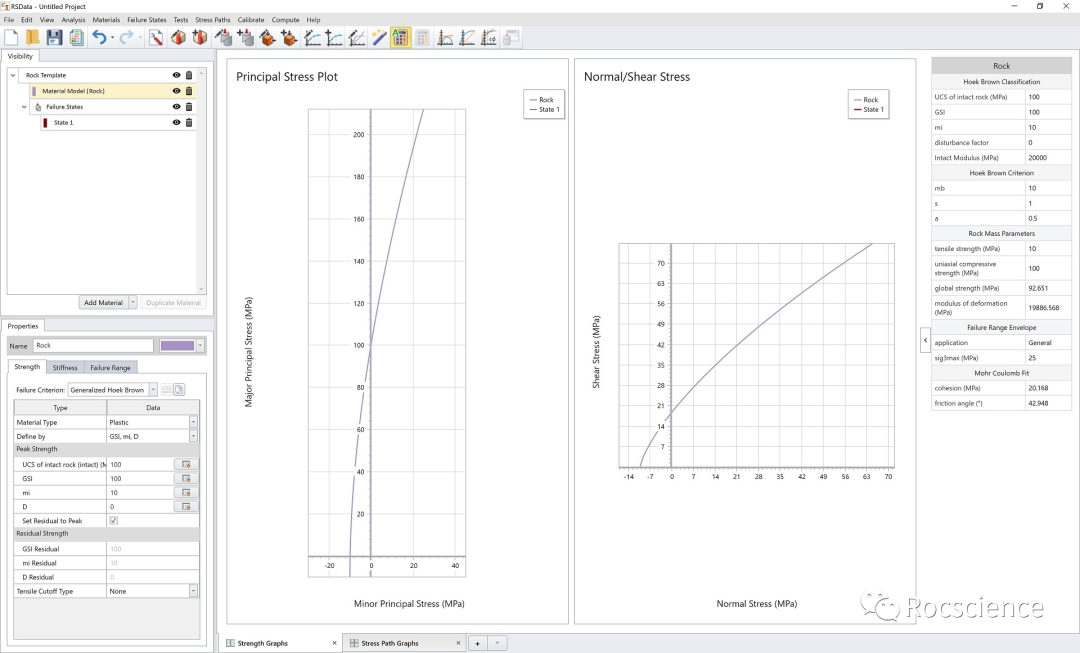

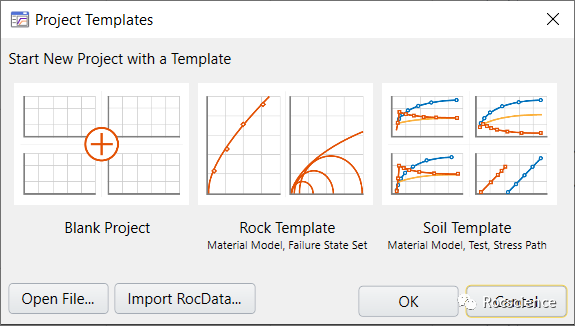

默认情况下，展示强度图表，并提供了岩石项目模板的岩石模板。在岩石模板中，包括了一个岩石材料模型和一个空的失效状态。该岩石材料也被描绘在强度图表上。

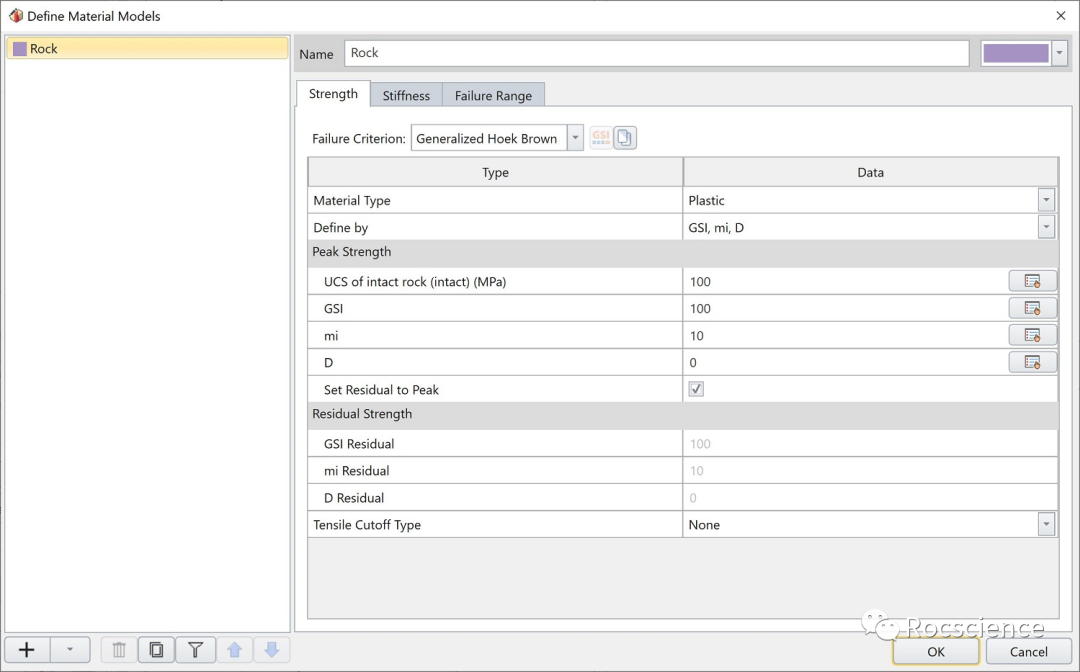

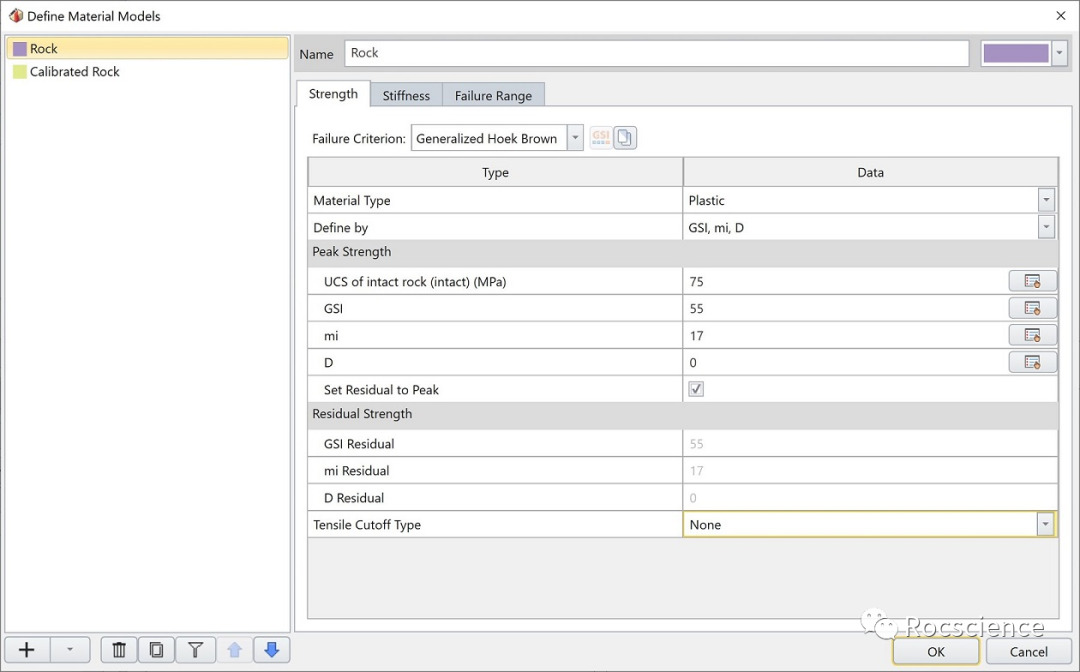

在“强度”选项卡中，请确保“破坏准则”设置为广义Hoek-Brown。

确保“定义方式”字段设置为GSI，mi，D以查看GSI计算器字段。使用GSI计算器，用户可以访问参考表以推导分类参数。按照以下步骤在对话框中输入这些数据：

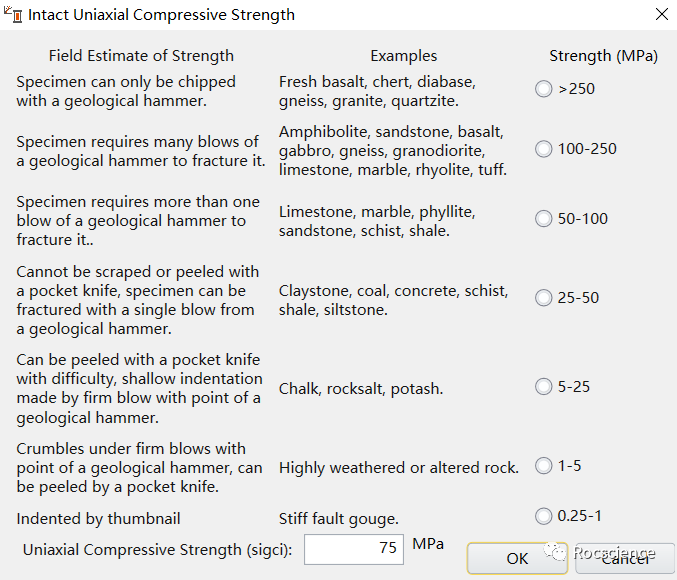

输入一个75的值，作为完整的无侧限抗压强度（MPa）。

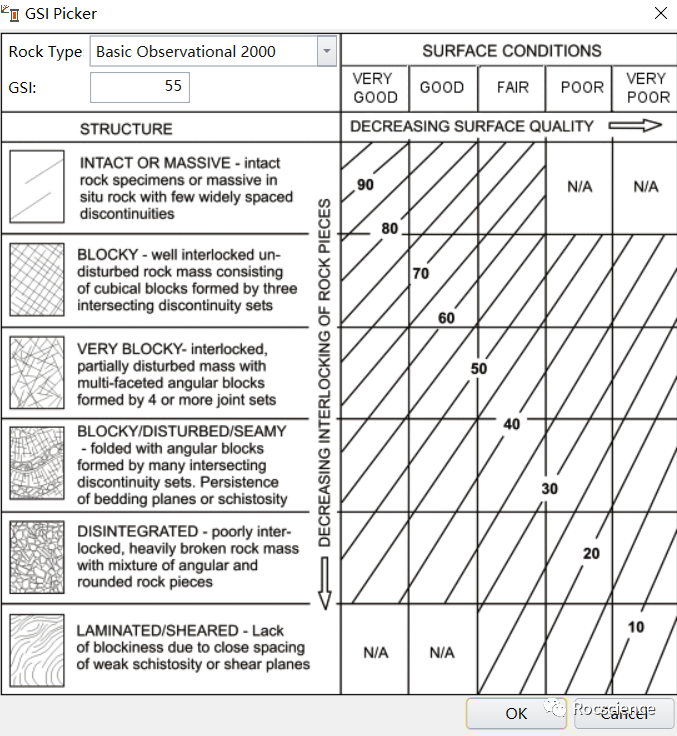

点击GSI输入旁边的GSI选择器按钮。根据图表，我们将输入一个55的数值。点击 "确定"，关闭对话框。

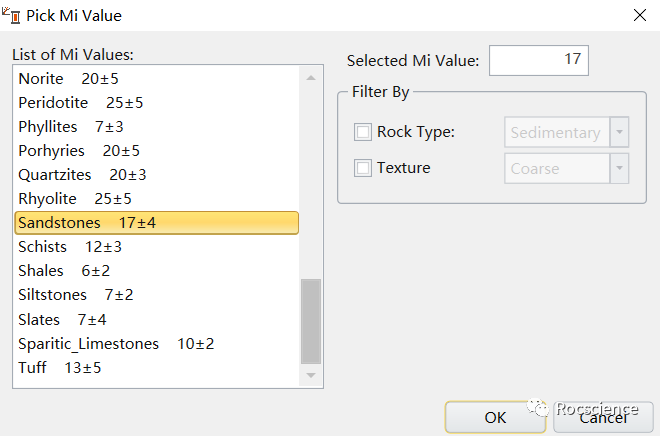

点击mi（又称有效岩石常数mi）输入旁边的列表按钮，从列表中选择砂岩，将Mi值改为17。点击确定，关闭对话框。

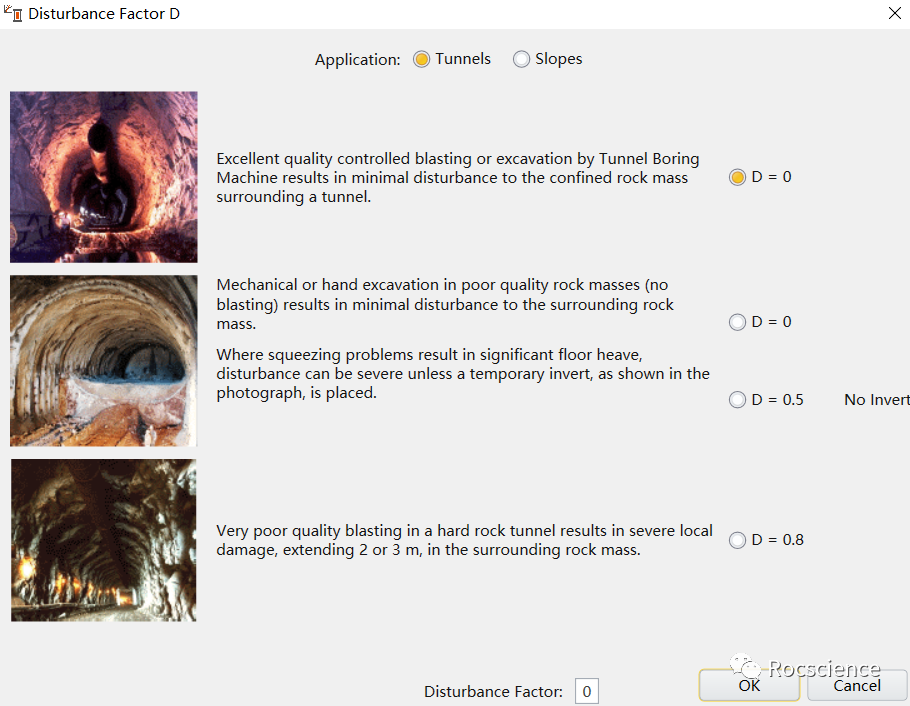

将D（又名干扰因子）输入保持为0。

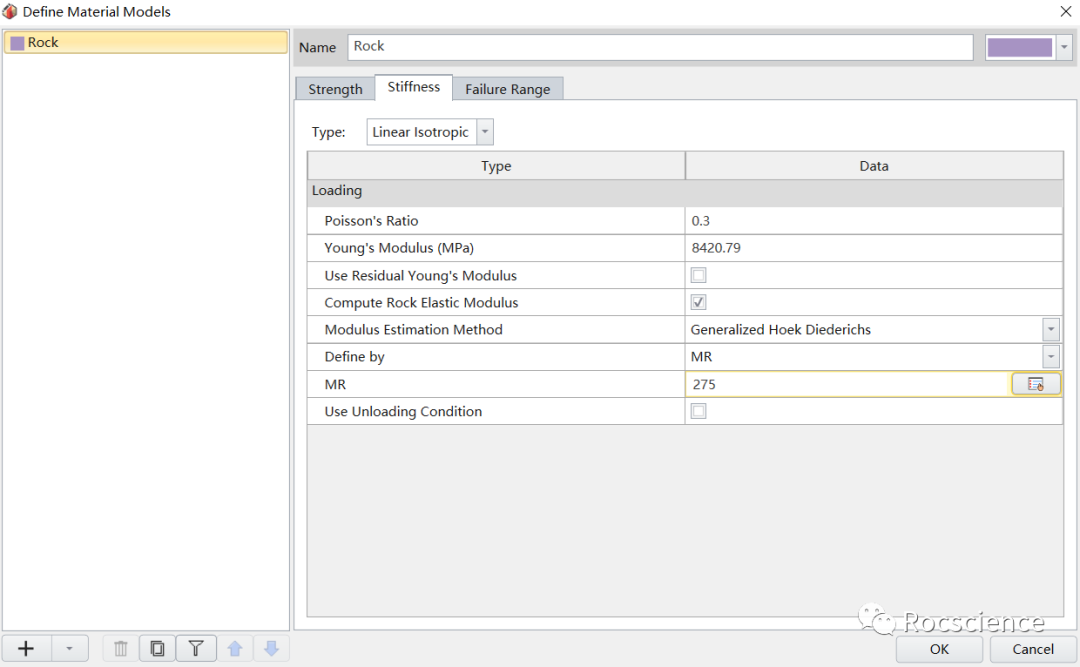

在 "定义的 "字段中选择MR。

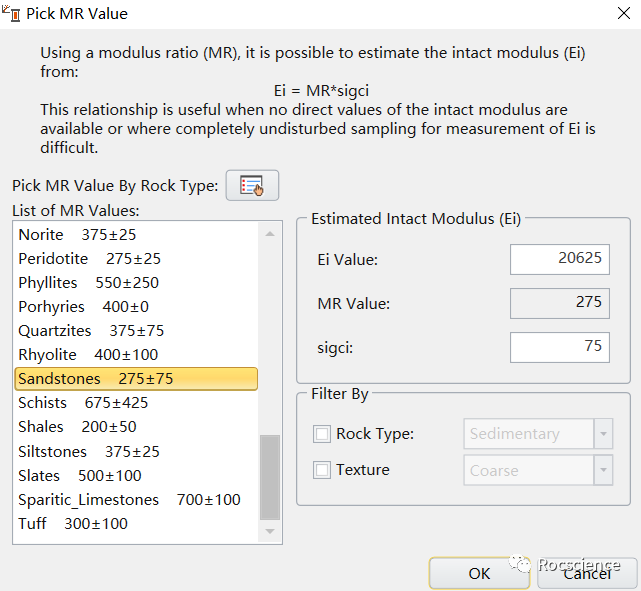

点击MR输入旁边的 "PickMR值"按钮，并从列表中选择砂岩。

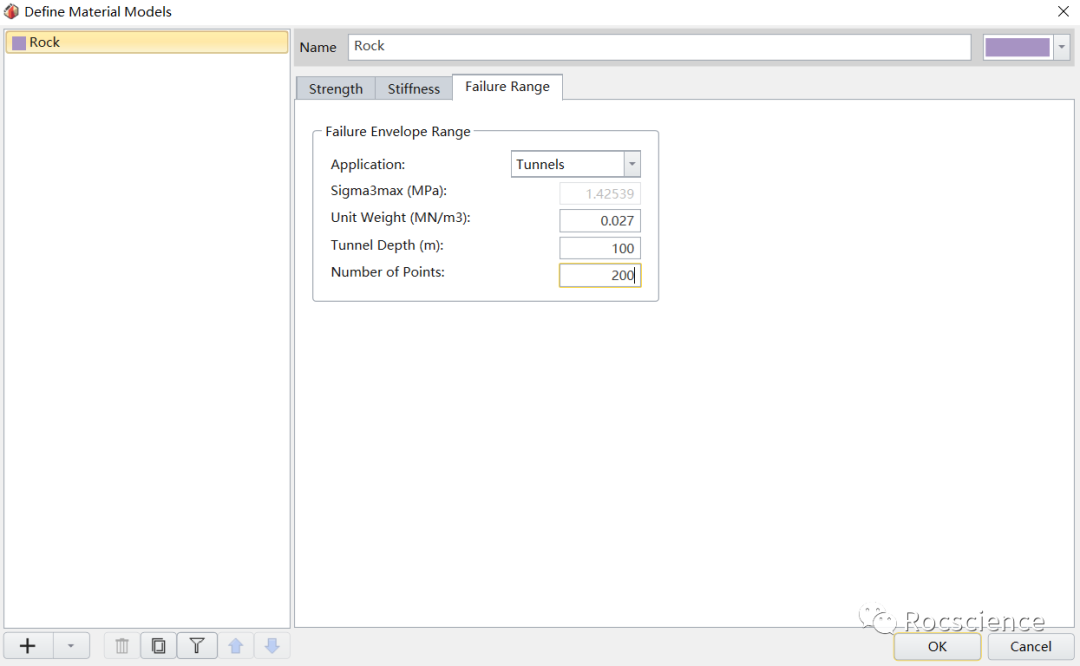

输入以下数据以确定失效包络范围（sig3max），该范围用于计算Hoek-Brown模型的等效莫尔-库仑参数。

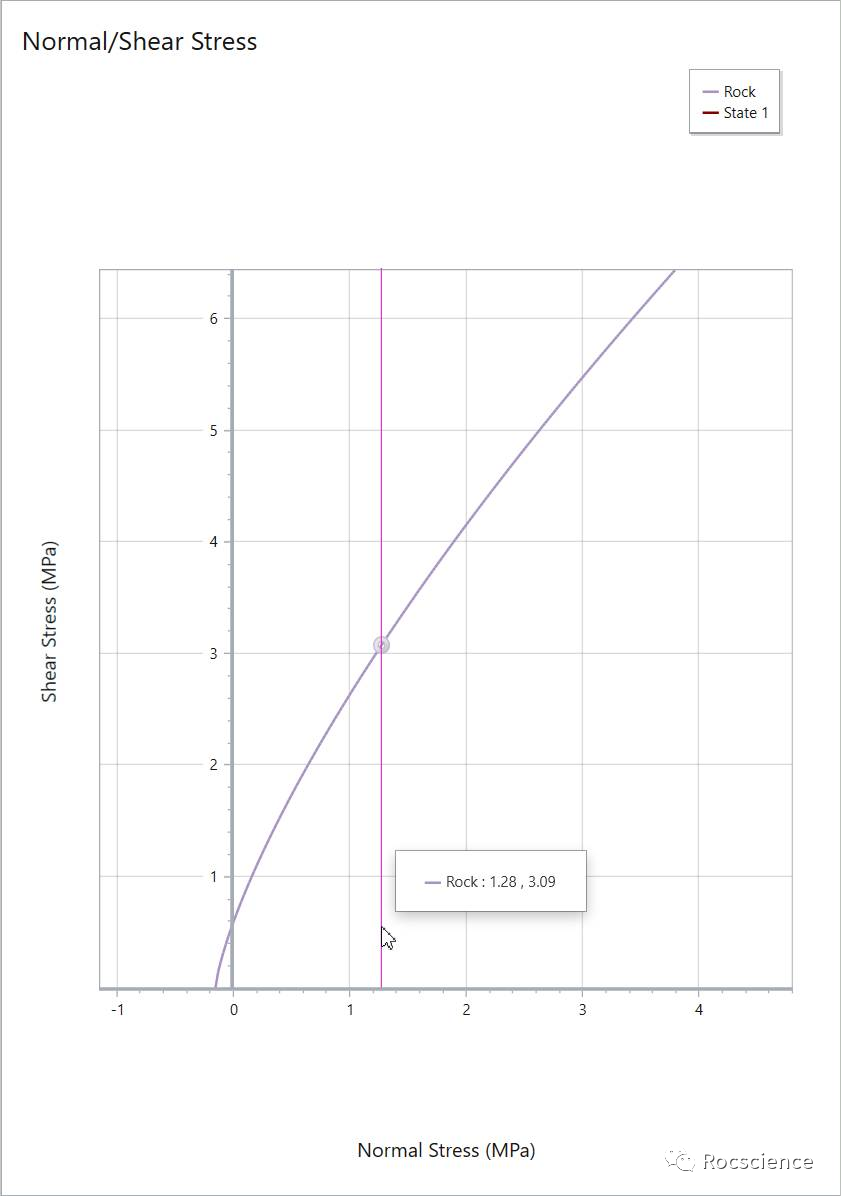

法向应力与剪切应力的关系图将更新如下：

选择屏幕右侧的箭头以打开结果面板。然后转到“可见性树”并选择“材料模型（岩石）”。

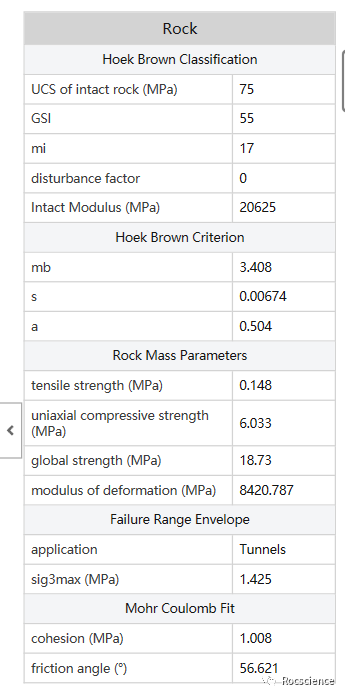

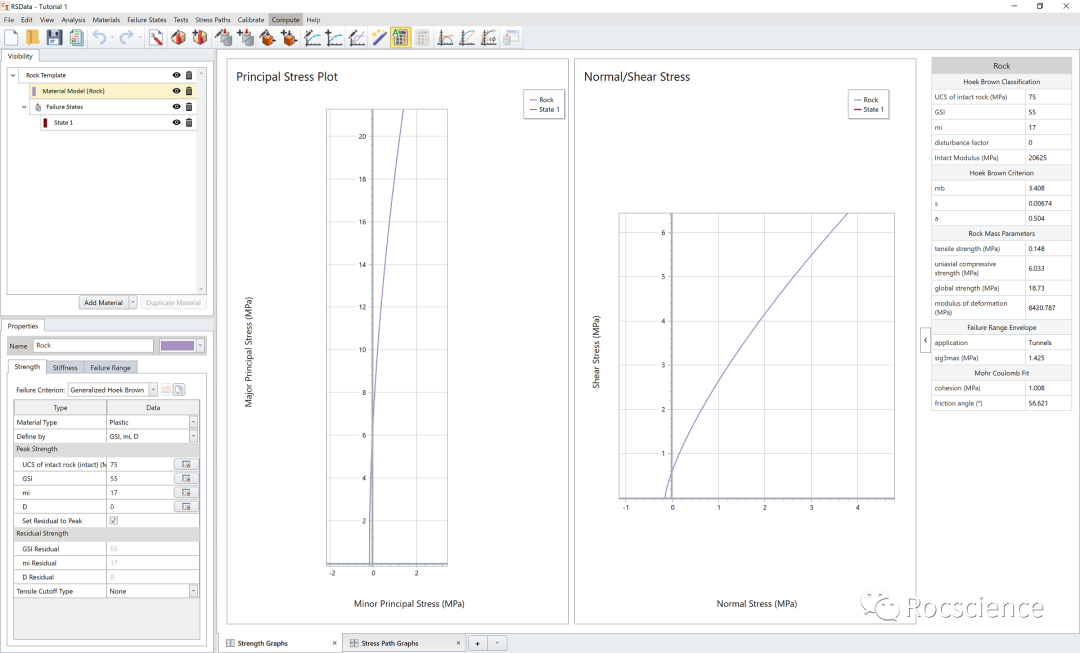

计算得到的输出和等效莫尔-库仑参数，并将其显示在数据表中，如下所示。

通过RSData程序可以轻松获取岩石材料的参数表，并且RSData中内置各种辅助参数选取的表格。
