RSData：NorSand材料模型的三轴试验

2024-12-26 15:14:37 iGeo

RSData这一全新改版的工具是RocData的下一代版本，功能大幅拓展，不再局限于岩石分析。全新的界面设计和全新应力分析模块，让RSData帮助您从加载开始到破坏及其后的复杂材料行为研究。

在此示例中，我们对比了三组数据：Jeffries的模拟数据、Fraser River Sand的实验数据，以及在RSData中运行的模拟数据。

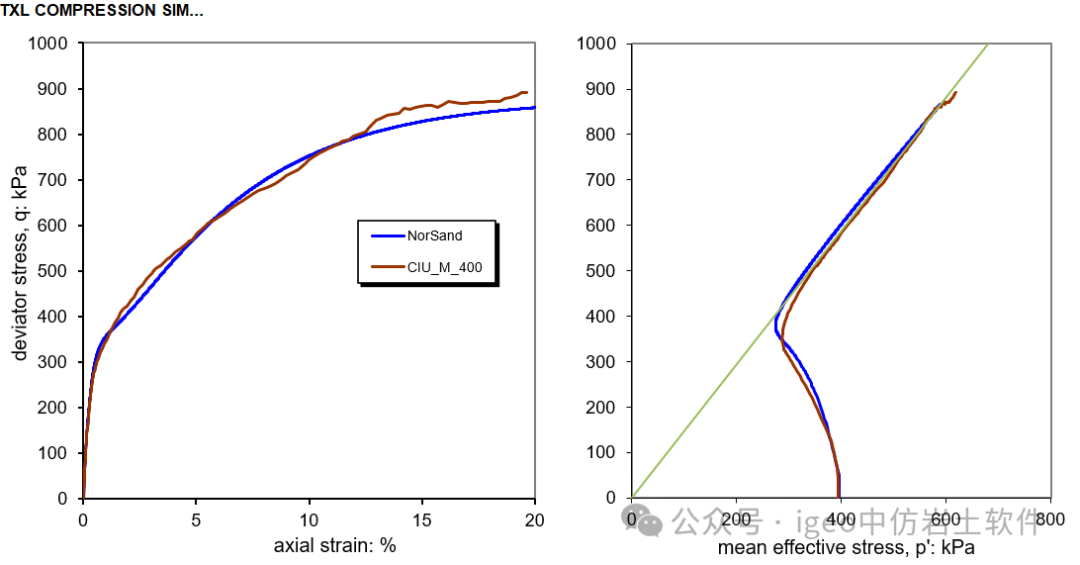

图1 Jeffries模拟数据与Fraser Sand实验数据的三轴试验结果

图1 展示了Fraser Sand的不排水三轴试验结果，并将其与Jeffries模拟结果进行了对比。在本示例中，我们将这两组数据导入RSData，运行自己的模拟并对结果进行比较。

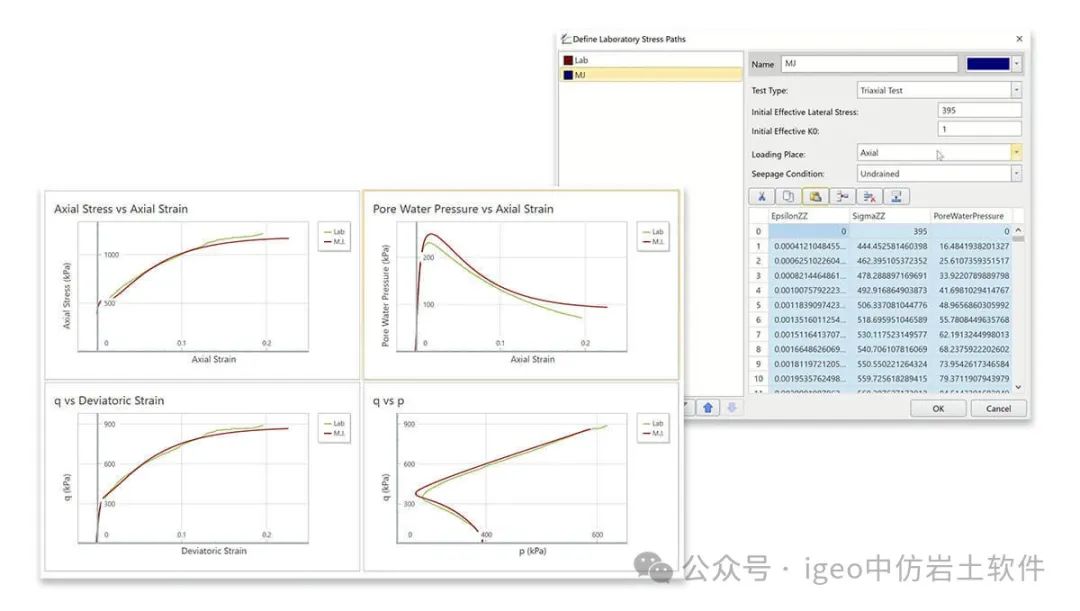

图2 在RSData中导入实验室数据的定义实验室应力路径选项

在RSData中，导入实验室和模拟数据只需一次点击。通过“定义实验室应力路径”选项，两组数据可以轻松导入、定义并绘制在程序内。

导入后，使用图3中显示的土壤属性来定义材料模型。

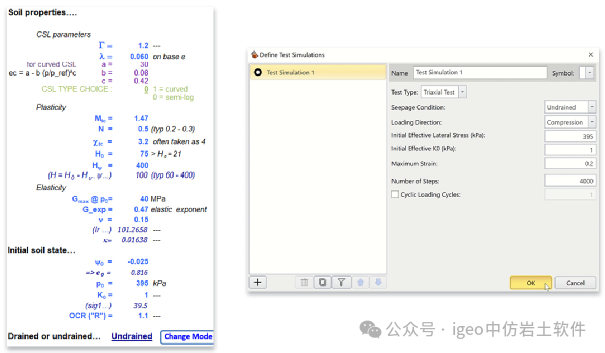

图3（左） NorSand材料属性。图4（右）- RSData中的定义测试模拟选项

作为最后一步，我们在RSData中使用与Jeffries模拟相同的参数运行自己的三轴试验（如上图4所示）。

模拟结果

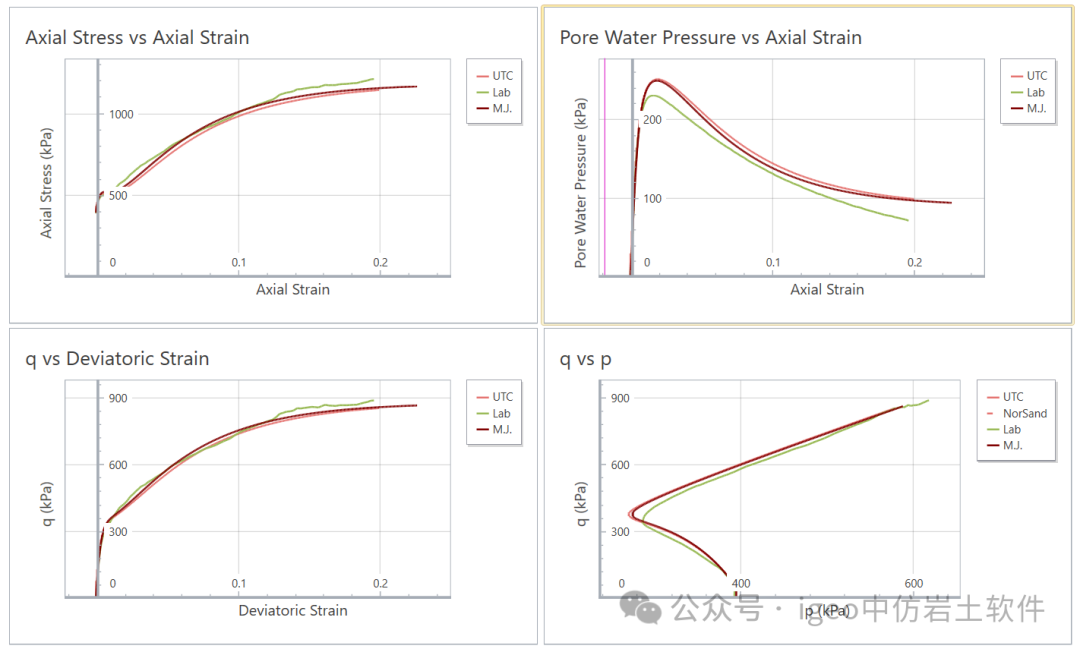

图5 - RSData中NorSand模拟的三轴试验结果

如图5所示，RSData生成的结果与Jeffries模拟的结果高度一致。

像上述三轴试验这样的模拟是RSData众多功能之一。通过RSData，您可以轻松校准材料模型、调整参数，并比较多次测试的结果。以往需要多个软件完成的流程，现在可以在一个程序中高效完成。
