用中仿RSWall与Settle3精简挡土墙工作流程

准确的沉降计算对于挡土墙的安全与高效设计至关重要，尤其在处理复杂土-结构相互作用时。中仿Rocscience提供了一种实用工作流程，使用户能高效地将RSWall的建模数据转入Settle3中进行沉降分析。此方法既符合现代设计标准，又支持结构性能的最优表现。

本文通过一个实际案例展示从RSWall初始设计到Settle3详细沉降分析的全过程，该案例为一座建在黏聚-摩擦性地基上的加筋石笼挡墙。

挡土墙沉降分析的逐步流程

该案例展示了如何将完成的RSWall模型导出至Settle3进行沉降计算，以石笼墙为例。目标是在进行沉降计算前，使挡墙设计满足LRFD准则下的所有主要破坏模式。

1.挡墙几何

模型为6m高的石笼挡墙，由六层不同尺寸的石笼组成，按照美国AASHTO(2020)标准设计。

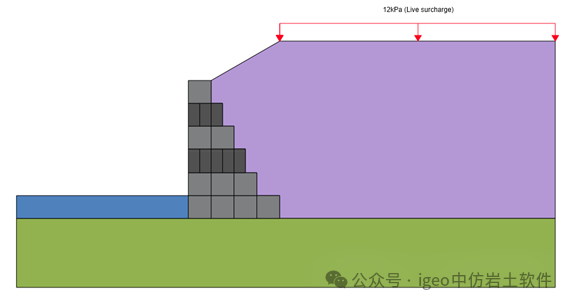

图1.RSWall石笼墙模型

2.土体性质

表1.土体参数

3.设计方法

• 主动土压力：广义楔形法

• 被动土压力：Caquot & Kerisel方法

• 检查外部破坏模式：滑移、倾覆、承载力

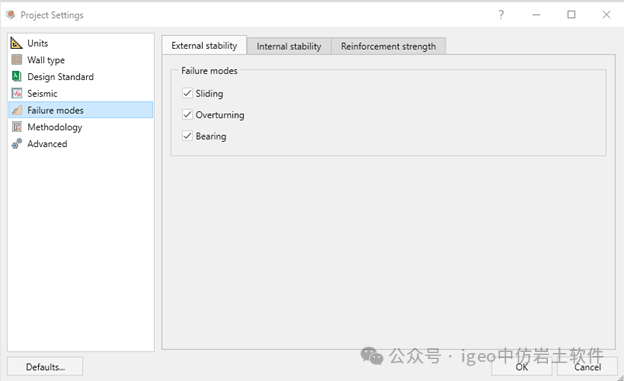

图2.RSWall中石笼墙的破坏模式

4.内部稳定结果

所有外部破坏模式的承载-需求比(CDR)>1.0，说明内部稳定性设计合理。

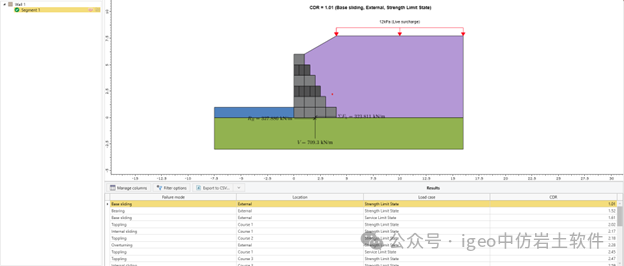

图3.RSWall内部稳定结果

5.整体稳定性分析

RSWall与Slide2无缝集成，可直接将模型导入Slide2进行整体稳定性分析。

分析方法：非圆形Cuckoo Search方法+Spencer极限平衡法。

结果：安全系数FS=1.5，满足设计要求。

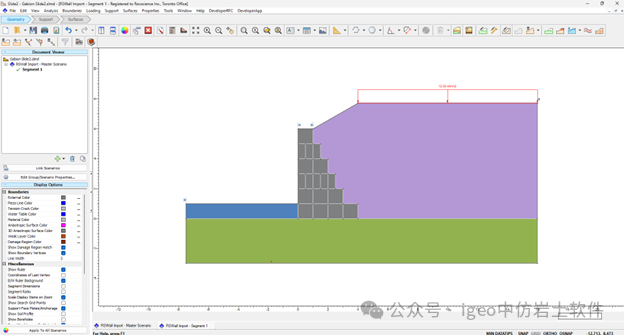

图4.从RSWall导入Slide2的石笼模型

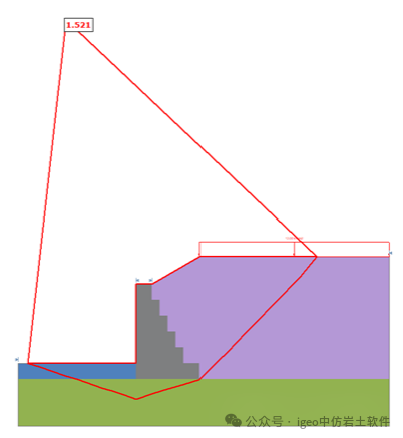

图5.Slide2整体稳定性结果

6.在Settle3中进行沉降分析

步骤如下：

6.1导出墙体与地基剖面至DXF

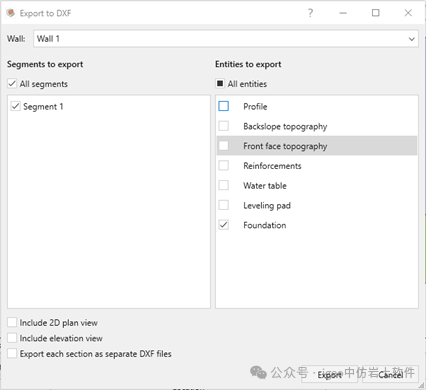

图6.从RSWall导出的DXF文件

6.2在Settle3中定义地基剖面

使用Section Creator导入DXF并拉伸到所需深度。

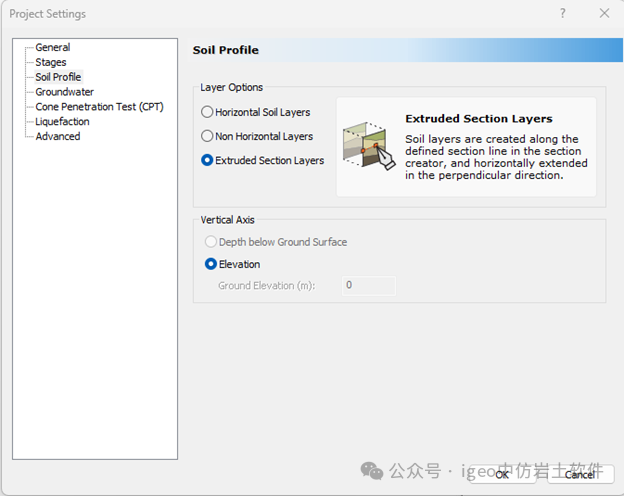

图7.Settle3中的层拉伸选项

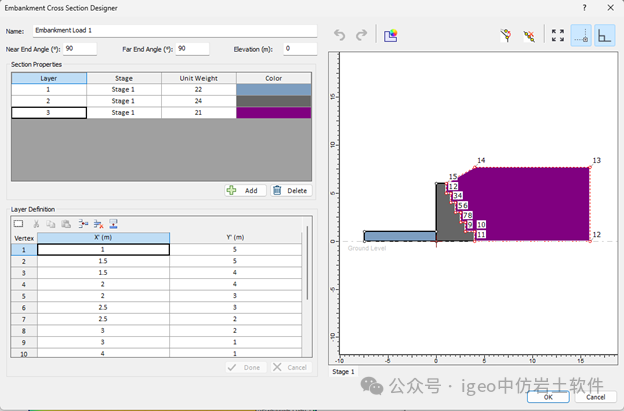

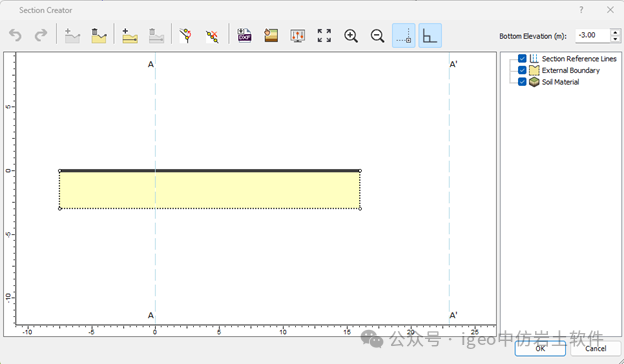

图8.Settle3中的Section Creator

6.3定义堆载

利用Settle3的“Loadby Zone”工具，基于DXF坐标对墙体和回填层进行分区加载。

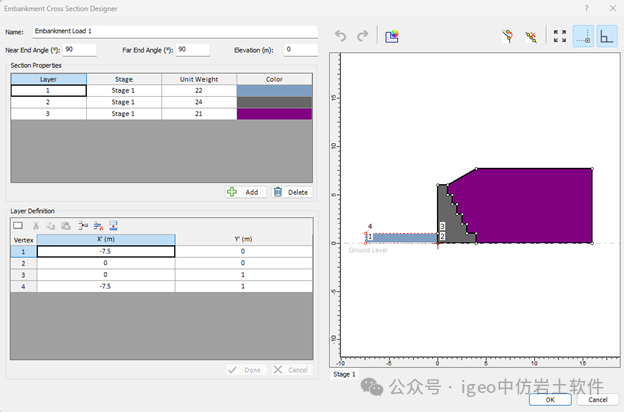

图9a,b,c.堆载分区定义（墙体和回填层）

6.4定义活荷载

在石笼墙顶施加矩形活荷载。

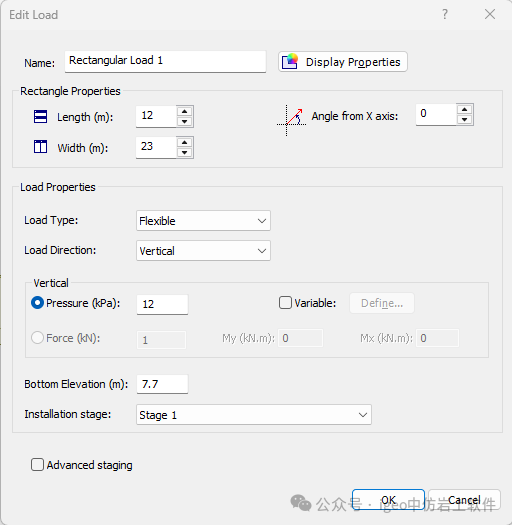

图10.Settle3中的矩形荷载定义

6.5赋予即时沉降参数

根据土体类型（如粉质砂土）选择代表性弹性模量Es。

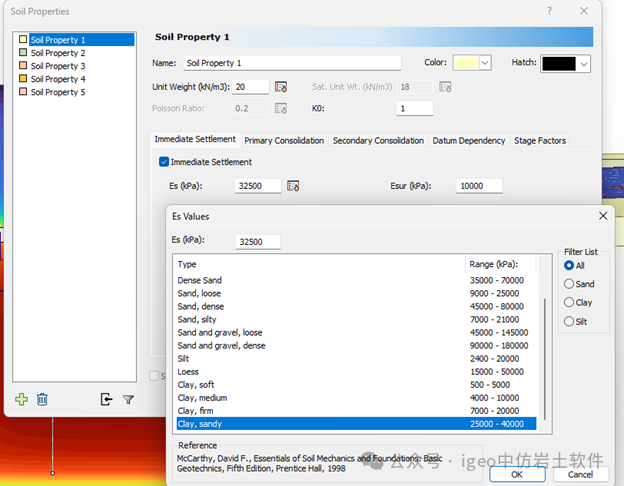

图11.基于土类选择Es

6.6查看最终模型与结果

总沉降计算值=0.016m，在允许范围内。

为查看墙体正下方沉降，可添加线查询。

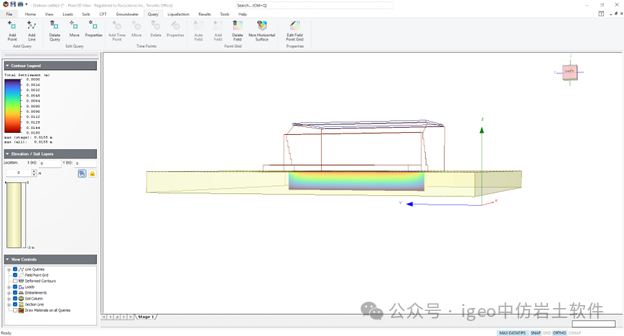

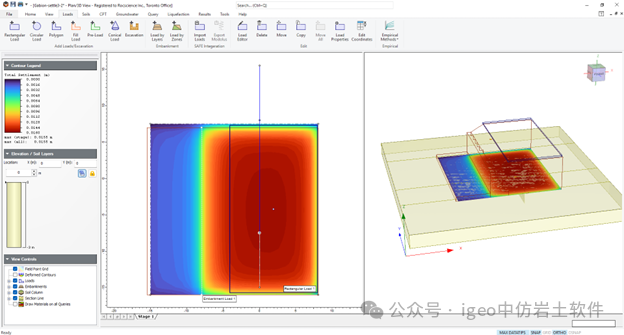

图12.Settle3最终模型与沉降结果

图13.Settle3线查询结果
